Cách sử dụng máy toàn đạc đúng chuẩn từ cơ bản đến nâng cao

Trong lĩnh vực đo đạc địa hình, xây dựng và trắc địa, máy toàn đạc là một thiết bị không thể thiếu. Với khả năng đo khoảng cách, góc và tọa độ chính xác, máy toàn đạc hỗ trợ đắc lực trong việc lập bản đồ, định vị, thiết kế và thi công công trình. Tuy nhiên, cách sử dụng máy toàn đạc đúng kỹ thuật từ cơ bản đến nâng cao không phải ai cũng nắm vững. Bài viết này sẽ hướng dẫn bạn từng bước chi tiết để khai thác tối đa thiết bị này.

1. Máy toàn đạc là gì?

Máy toàn đạc (Total Station) là thiết bị điện tử tích hợp giữa máy kinh vĩ điện tử và thiết bị đo dài (EDM), có khả năng:

  • Đo góc ngang, góc đứng.
  • Đo khoảng cách nghiêng và khoảng cách ngang.
  • Ghi nhận và xử lý dữ liệu đo.
  • Kết nối với phần mềm xử lý trên máy tính hoặc thiết bị di động.

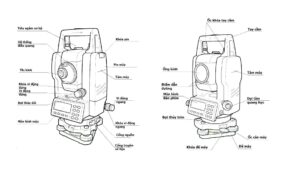

Cấu tạo cơ bản của máy toàn đạc
Cấu tạo cơ bản của máy toàn đạc

Máy toàn đạc hiện đại thường có thêm GPS, cảm biến nghiêng, camera và công nghệ đo không gương.

2. Chuẩn bị trước khi sử dụng máy toàn đạc

Để đảm bảo kết quả đo chính xác, bạn cần chuẩn bị kỹ lưỡng trước khi vận hành máy:

Thiết bị cần thiết

  • Máy toàn đạc và pin đầy.
  • Chân máy.
  • Prism (gương phản xạ) và sào gương.
  • Sổ ghi chép và các phần mềm hỗ trợ.

Kiểm Tra Máy

  • Kiểm tra pin: đảm bảo máy có đủ năng lượng để hoạt động.
  • Hiệu chỉnh máy (nếu cần): cân bằng bọt thủy, kiểm tra ống kính, kiểm tra điểm zero.
  • Đặt máy lên chân máy và cố định chắc chắn.

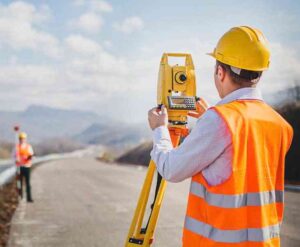

Kiểm tra máy toàn đạc
Kiểm tra máy toàn đạc

3. Cách sử dụng máy toàn đạc cơ bản

Bước 1: Cân bằng máy

  • Mở ba chân máy ra và đặt ở vị trí đo.
  • Cố định máy lên chân bằng vít trung tâm.
  • Điều chỉnh bọt thủy tròn và bọt thủy dọc để cân bằng chính xác.
  • Dùng vít cân bằng để căn chỉnh chính xác bề mặt.

Bước 2: Định hướng máy (Orientation)

  • Xác định trạm máy (station point) và điểm định hướng (backsight).
  • Nhập tọa độ trạm máy vào máy toàn đạc.
  • Quay máy về điểm định hướng và nhập tọa độ điểm backsight.

Máy sẽ tự động tính toán phương vị gốc để tiến hành đo đạc.

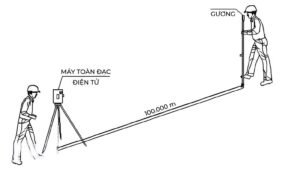

Định hướng máy (giao hội thuận)
Định hướng máy (giao hội thuận)

Bước 3: Đo điểm

  • Hướng ống kính đến gương đặt tại vị trí cần đo.
  • Khóa ống kính và nhấn nút đo (Measure).
  • Máy sẽ hiển thị kết quả tọa độ (X, Y, Z) hoặc khoảng cách, góc.

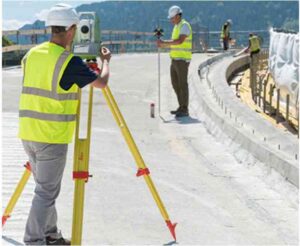

Đo vẽ điểm tự nhiên
Đo vẽ điểm tự nhiên

Bước 4: Lưu dữ liệu

  • Đưa dữ liệu vào bộ nhớ máy hoặc thẻ nhớ.
  • Có thể truyền dữ liệu vào – ra máy tính để xử lý bằng các phần mềm như AutoCAD, Civil 3D, hoặc phần mềm chuyên dụng.

4. Cách sử dụng máy toàn đạc nâng cao

Khi đã nắm vững kỹ năng cơ bản, bạn có thể tiến đến các chức năng nâng cao như:

Đo không gương (Reflectorless Mode)

  • Dùng khi không thể đặt gương (ví dụ tường cao, vật cản).
  • Chuyển sang chế độ đo không gương trong menu.
  • Chỉ cần nhắm thẳng ống kính vào đối tượng cần đo.

Đo giao hội (Resection)

  • Dùng khi không thể xác định chính xác tọa độ trạm máy.
  • Đo tối thiểu 2 hoặc 3 điểm đã biết tọa độ.
  • Máy sẽ tự động tính toán vị trí và định hướng.

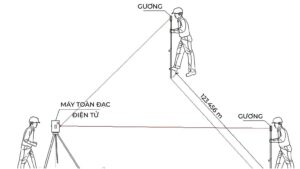

Giao hội nghịch
Giao hội nghịch

Bố trí thi công (Stake-out)

  • Nhập tọa độ thiết kế (điểm cần bố trí) vào máy.
  • Máy hướng dẫn bạn di chuyển gương đến vị trí đúng.
  • Hỗ trợ bố trí móng, cột, tim đường, lưới trắc địa,…

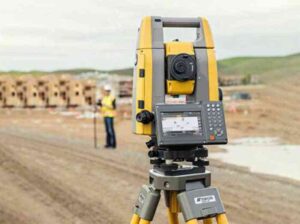

Bố trí thi công
Bố trí thi công

Giao tiếp với phần mềm ngoài

  • Sử dụng cổng USB, Bluetooth, hoặc thẻ nhớ.
  • Chuyển dữ liệu đo ra phần mềm để vẽ bình đồ, mặt cắt, tính khối lượng,…
  • Một số phần mềm thường dùng: AutoCAD, Land Desktop, Carlson, Topcon Tools, Leica Geo Office,…

5. Lưu ý quan trọng khi sử dụng máy toàn đạc

  • Luôn kiểm tra hiệu chuẩn máy định kỳ.
  • Tránh đo vào thời điểm ánh nắng gay gắt hoặc mưa lớn vì có thể ảnh hưởng đến tia đo.
  • Bảo quản máy nơi khô ráo, tránh va đập.
  • Sao lưu dữ liệu thường xuyên để tránh mất dữ liệu.
  • Học cách đọc và hiểu thông số đo để kiểm tra độ tin cậy tại hiện trường.

6. Một số lỗi thường gặp và cách khắc phục

Lỗi

Nguyên nhân

Cách khắc phục

Máy không đo được

Gương đặt quá xa hoặc không đúng loại gương

Điều chỉnh lại vị trí gương, kiểm tra lại kiểu gương

Dữ liệu sai lệch

Không cân bằng máy hoặc nhập sai tạo độ

Cân bằng lại và kiểm tra tọa độ nhập

Mất kết nối

Hỏng cáp hoặc lỗi thẻ nhớ

Thay cáp/thẻ khác, kiểm tra phần mềm

7. Địa chỉ mua máy toàn đạc chính hãng, uy tín

Công ty Cổ phần Công Nghệ CHC Miền Nam là đơn vị uy tín hàng đầu chuyên cung cấp máy toàn đạc điện tử chính hãng, đáp ứng tối đa nhu cầu đo đạc trong các lĩnh vực xây dựng, địa chính, giao thông và khảo sát địa hình. Với công nghệ tiên tiến, các dòng máy toàn đạc do CHC Miền Nam phân phối đảm bảo độ chính xác cao, hiệu suất ổn định, giúp tối ưu hóa công việc đo đạc và thiết kế công trình.

Chúng tôi cam kết sản phẩm chính hãng 100%, đi kèm dịch vụ hướng dẫn sử dụng chi tiết, hỗ trợ kỹ thuật tận nơi để khách hàng dễ dàng vận hành thiết bị. Ngoài ra, CHC Miền Nam cung cấp dịch vụ giao hàng toàn quốc miễn phí, đảm bảo khách hàng nhận được sản phẩm nhanh chóng với chi phí hợp lý.

Với giá cả cạnh tranh và chính sách hậu mãi chuyên nghiệp, chúng tôi phục vụ đa dạng đối tượng từ cá nhân, doanh nghiệp đến các tổ chức lớn. Bên cạnh việc cung cấp thiết bị, CHC Miền Nam còn hỗ trợ chuyển giao công nghệ, cài đặt phần mềm và bảo trì định kỳ, đảm bảo máy móc hoạt động chính xác và hiệu quả.

Tất cả sản phẩm đều được kiểm định chất lượng, bảo hành chính hãng, giúp khách hàng yên tâm tuyệt đối khi sử dụng.

Liên hệ ngay hôm nay để nhận báo giá ưu đãi nhất!

CHC MIỀN NAM PHÂN PHỐI CHÍNH HÃNG MÁY GPS RTK CHCNAV
CHC MIỀN NAM PHÂN PHỐI CHÍNH HÃNG MÁY GPS RTK CHCNAV

CÔNG TY CỔ PHẦN CÔNG NGHỆ CHC MIỀN NAM

Địa chỉ: 71 Trường Sơn, Phường 2, Quận Tân Bình, Thành phố Hồ Chí Minh, Việt Nam

Điện thoại: 0965 68 68 690984 12 08 18

Email: chcmiennamvn@gmail.com

Website: chcnav.vn

Facebook

Tiktok

Youtube

8. Kết luận

Việc nắm vững cách sử dụng máy toàn đạc từ cơ bản đến nâng cao không chỉ giúp bạn đo đạc chính xác mà còn tiết kiệm thời gian, nâng cao hiệu quả công việc. Dù bạn là người mới học hay đã có kinh nghiệm, việc thực hành thường xuyên và cập nhật kiến thức là chìa khóa để làm chủ thiết bị này.

Nếu bạn đang tìm kiếm các dòng máy toàn đạc hiện đại, hoặc cần đào tạo sử dụng máy toàn đạc bài bản, hãy liên hệ với các đơn vị uy tín để được tư vấn kỹ thuật và hỗ trợ đầy đủ.
