Hướng dẫn cách tính cao độ máy thủy bình: Công thức và phương pháp định lượng chính xác
Bạn đang tìm hiểu cách tính cao độ máy thủy bình để áp dụng trong công tác đo đạc? Bài viết này sẽ hướng dẫn chi tiết công thức và phương pháp tính toán chính xác, giúp bạn dễ dàng xác định cao độ trong thực tế. Cùng khám phá ngay để nâng cao kỹ năng đo đạc của bạn!
1. Hướng dẫn cách đo cao độ bằng máy thủy bình
Bước 1: Chọn vị trí đặt máy thủy bình
Đầu tiên các bạn hãy đặt máy thủy bình tại vị trí bất kỳ trên mặt bằng hay nơi cần đo đạc. Vị trí để đặt máy thủy bình tốt nhất là cao hơn vị trí của mốc gốc (mốc độ cao chuẩn để truyền cao độ).
Các bạn có thể chọn vị trí đặt máy thủy bình có nền chắc chắn, không bị sụt lún. Đặt máy sao cho mặt chân máy ở vị trí ngang bằng nhất.
Bước 2: Cân bằng máy thủy bình
Trước khi tiến hành cân bằng máy, nên đặt máy thủy bình lên chân máy.
Đầu tiên, các bạn sẽ đặt bọt thủy tròn sao cho nó nằm trên đường thẳng tưởng tượng đi qua 2 ốc trên máy. Để đưa bọt nước tròn vào vị trí cân bằng nên vặn 2 ốc trên đế máy cùng chiều nhau.
Sau đó dùng ốc thứ 3 để điều chỉnh sao cho bọt nước vào vị trí cân bằng chính xác.
Bước 3: Bắt đầu đo đạc
Đọc độ cao mia , bằng chỉ giữa của lưới chỉ chữ thập.
Ví dụ: Hình 1: H = 2.585m
Công thức:
Cao độ trạm máy = Cao độ mốc + Số đọc mia
Cao độ điểm = Cao độ trạm máy – Số đọc mia
2. Hướng dẫn cách tính cao độ máy thủy bình

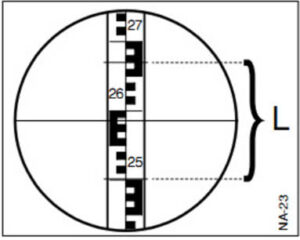

Đọc khoảng cách
Tiến hành chọn điểm đặt máy thuận lợi và cân bằng máy giống như bước 1 và bước 2.
Đọc số:
- Chỉ trên: 2.670m
- Chỉ dưới: 2.502m
- Chênh lệch L: 0.168m
- Khoảng cách d: 16.8m
Kết quả : Khoảng cách d = 100 x L
Đọc góc ngang

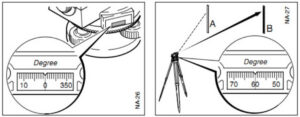

*Yêu cầu: Đo góc giữa 2 điểm A và B (Xem hình 3)
Tiến hành chọn điểm đặt máy thuận lợi và cân bằng máy giống như bước 1 và bước 2 (phần đo cao độ).
Xoay bàn độ ngang về 0 độ (Hình 3).
Xoay máy đo ngắm về đúng tâm mia đo đặt tại B.
Đọc góc ngang từ bàn độ ngang. Ví dụ trên hình 3 là 60 độ .
3. Đo dẫn tuyến thủy bình
*Yêu cầu: Xác định chênh cao ∆H giữa 2 điểm A và B

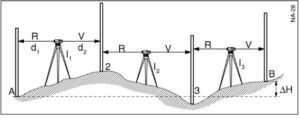

Khi đo chọn khoảng cách từ máy thủy chuẩn tới mia sau và mia trước tương đối bằng nhau (d1 ~ d2, từ 40-50m). Trình tự đo tương tự như hình 4.
- Đặt máy tại điểm I1.
- Dựng mia thủy chuẩn thẳng đứng tại điểm A (mia sau).
- Ngắm mia sau tại điểm A, đọc số đọc chỉ giữa (R).
- Đặt mia đo tại điểm I2, máy ngắm mia (trước) đọc số chỉ giữa (V).
- Đặt máy tại I2, ngắm máy đo về mia (sau) tại I2, đọc chỉ giữa (R).
- Đọc mia trước tại điểm I3.
- Tiếp tục tương tự, cho đến khi đọc độ cao tại điểm B.
Kết quả : ∆H = Tổng số đọc mia sau – Tổng số đọc mia trước
4. Nguyên lý đo cao bằng máy thủy bình
*Đo cao hình học: là phương pháp dựa vào tia ngắm nằm ngang và mối quan hệ hình học để xác định chênh cao. Nghĩa là trong phạm vi hẹp coi tia ngắm song song với mặt thủy chuẩn và vuông góc với phương của đường dây dọi. Dụng cụ đo là máy và mia thủy chuẩn.
Nguyên lý đo cao bằng máy thủy bình là dựa vào hình học để xác định độ chênh cao.
Nguyên lý đo cao hình học được phân thành 2 trường hợp:
Nguyên lý đo cao phía trước

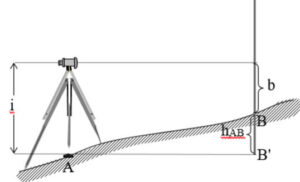

Giả sử có 2 điểm A, B (Hình 5) cần xác định độ chênh cao hAB giữa 2 điểm đó. Nếu tại 1 trong 2 điểm đặt dụng cụ có tia ngắm nằm ngang, tại điểm kia dựng mia (Theo hình vẽ).
Nếu gọi khoảng cách từ tia ngắm nằm ngang theo phương đường dây dọi đến điểm A là i, i gọi là chiều cao tia ngắm ngang.
Khoảng cách từ tia ngắm ngang cắt mia dựng tại B đến mặt mốc điểm B gọi là số đọc trên mia, có giá trị gọi là b.
Chênh cao giữa 2 điểm A và B gọi là hAB thì: hAB = i – b
Như vậy qua nguyên lý trên ta thấy, nếu ta có dụng cụ đo có tia ngắm nằm ngang, có mia khắc vạch thì ta sẽ xác định được chênh cao giữa 2 điểm, bằng cách đặt máy tại 1 điểm, còn mia dựng tại điểm kia. Quá trình tiến hành xác định như vậy được gọi là đo cao hình học phía trước.
Nguyên lý đo cao từ giữa

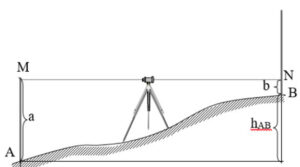

Giả sử cũng có 2 điểm A và B cần xác định độ chênh cao giữa 2 điểm đó, người ta dựng mia tại 2 điểm A và B, còn dụng cụ đo có tia ngắm nằm ngang đặt giữa 2 điểm đó (Hình 6).
Từ (Hình 6) nếu gọi:
AM = a là khoảng cách tính từ A đến tia ngắm nằm ngang cắt mia dựng tại A và gọi là số đọc trên mia dựng tại A.
BN = b là khoảng cách từ B đến tia ngắm nằm ngang cắt mia dựng tại B và gọi là số đọc trên mia dựng tại B.
hAB là chênh cao giữa A và B, từ đó có: hAB = a – b
Qua đó thấy rằng khi cần xác định chênh cao giữa 2 điểm, nếu tại 2 điểm đó dựng mia có khắc vạch, còn ở giữa 2 điểm đó đặt dụng cụ đo có tia ngắm nằm ngang. Dựa vào tia ngắm nằm ngang cắt mia tại đâu ta đọc số tại đó.
5. Địa chỉ mua máy trắc địa chính hãng, uy tín
CÔNG TY CỔ PHẦN CÔNG NGHỆ CHC MIỀN NAM
Chuyên cung cấp các thiết bị trắc địa chất lượng cao với dịch vụ hậu mãi tốt. Đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực cung cấp các dòng máy toàn đạc điện tử.
Liên hệ ngay hôm nay để nhận báo giá ưu đãi nhất!
Địa chỉ: 71 Trường Sơn, Phường 2, Quận Tân Bình, Thành phố Hồ Chí Minh, Việt Nam
Điện thoại: 0965 68 68 69
Email: chcmiennamvn@gmail.com
Website: chcnav.vn
6. Kết luận
Nắm vững cách tính cao độ máy thủy bình là yếu tố quan trọng để đảm bảo độ chính xác trong công tác đo đạc. Với những công thức và phương pháp đã chia sẻ, hy vọng bạn có thể áp dụng hiệu quả trong thực tế. Nếu còn thắc mắc, đừng ngần ngại liên hệ để được hỗ trợ thêm!
