Đo đạc công trình: Các phương pháp thường dùng và thiết bị hỗ trợ hiệu quả
Trong lĩnh vực xây dựng, đo đạc công trình đóng vai trò vô cùng quan trọng trong toàn bộ quá trình từ khảo sát, thiết kế đến thi công và nghiệm thu. Đây là công việc giúp xác định chính xác vị trí, kích thước, cao độ và các thông số kỹ thuật của công trình trên thực địa. Nếu công tác đo đạc không chính xác, toàn bộ bản vẽ thiết kế, thi công, thậm chí kết cấu công trình đều có thể bị sai lệch, gây thiệt hại lớn về thời gian và chi phí.
Chính vì vậy, việc hiểu rõ các phương pháp đo đạc công trình và lựa chọn thiết bị hỗ trợ phù hợp là yếu tố bắt buộc đối với các kỹ sư, nhà thầu và đơn vị tư vấn xây dựng.
1. Mục đích và vai trò của đo đạc công trình
Mục đích của đo đạc công trình
Công tác đo đạc được thực hiện xuyên suốt các giai đoạn của dự án xây dựng, nhằm:
- Khảo sát hiện trạng địa hình: Xác định địa hình, địa vật, độ cao và các yếu tố tự nhiên tại khu vực xây dựng.
- Bố trí, định vị công trình: Xác định vị trí chính xác của các hạng mục theo bản vẽ thiết kế.
- Kiểm tra và giám sát thi công: Đảm bảo thi công đúng vị trí, đúng cao độ, hạn chế sai số.
- Nghiệm thu và hoàn công: So sánh kích thước thực tế với thiết kế để lập hồ sơ hoàn công, bàn giao công trình.
Vai trò trong xây dựng
- Giúp đảm bảo độ chính xác kỹ thuật, tránh lệch vị trí hoặc sai cao độ.
- Cung cấp dữ liệu đầu vào cho thiết kế 2D và mô hình 3D BIM.
- Hỗ trợ tính toán khối lượng đất đá, vật liệu trong thi công.
- Tăng hiệu quả quản lý dự án và giảm thiểu rủi ro trong quá trình thi công.
2. Các phương pháp đo đạc công trình phổ biến
Tùy theo yêu cầu và giai đoạn thi công, kỹ sư trắc địa sẽ lựa chọn phương pháp đo phù hợp để đạt hiệu quả và độ chính xác cao nhất. Dưới đây là những phương pháp đo đạc công trình thường dùng nhất hiện nay:

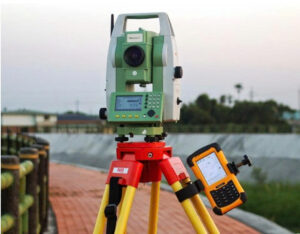

Đo đạc bằng máy toàn đạc điện tử
Đây là phương pháp được sử dụng phổ biến nhất trong các công trình dân dụng và hạ tầng hiện nay. Máy toàn đạc điện tử (Total Station) có khả năng đo góc, đo khoảng cách và tính toán tọa độ tự động.
Ưu điểm:
- Độ chính xác cao (đến từng mm).
- Tốc độ đo nhanh, dễ thao tác.
- Có thể lưu trữ dữ liệu và xuất sang phần mềm CAD hoặc GIS.
Ứng dụng:
- Bố trí tim, cọc công trình.
- Đo chi tiết, lập bản đồ địa hình.
- Kiểm tra cao độ, độ nghiêng và kích thước hạng mục thi công.

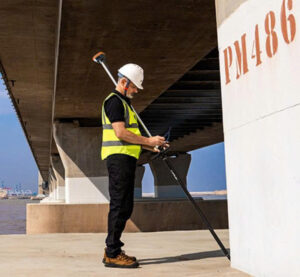

Đo đạc công trình bằng GNSS RTK
Máy GNSS RTK (Real-Time Kinematic) là thiết bị định vị vệ tinh thời gian thực, sử dụng công nghệ GNSS để đo tọa độ với độ chính xác cao. Phương pháp này rất phù hợp cho các công trình có quy mô lớn hoặc địa hình phức tạp.
Ưu điểm:
- Đo nhanh, phạm vi rộng (bán kính hàng chục km).
- Không cần tầm nhìn giữa các điểm đo.
- Kết quả đo có thể xuất trực tiếp ra tọa độ VN-2000.
Ứng dụng:
- Khảo sát bản đồ địa hình công trình.
- Định vị cọc mốc ngoài thực địa.
- Quản lý ranh giới khu đất, công trình giao thông, cầu đường.

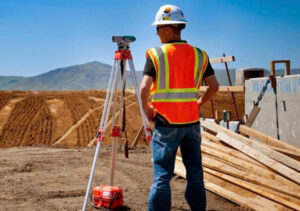

Đo cao độ bằng máy thủy bình
Máy thủy bình được dùng để xác định chênh cao giữa các điểm trong công trình. Dù là thiết bị truyền thống, máy thủy bình vẫn được sử dụng rộng rãi trong đo đạc công trình vì độ chính xác cao và giá thành rẻ.
Ưu điểm:
- Độ chính xác cao trong đo cao độ.
- Cấu tạo đơn giản, dễ sử dụng.
- Ít bị ảnh hưởng bởi thời tiết.
Ứng dụng:
- Xác định cao độ mặt bằng thi công.
- Kiểm tra cao độ sàn, móng, đỉnh tường, mái.
- Dẫn cao độ trong toàn bộ công trình.

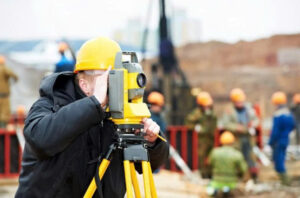

Đo đạc bằng máy kinh vĩ điện tử
Máy kinh vĩ được dùng để đo góc ngang và góc đứng, phục vụ việc bố trí và kiểm tra hướng của các cấu kiện công trình.
Ưu điểm:
- Đo góc nhanh, chính xác.
- Có thể kết hợp với thước đo khoảng cách laser để đo chiều dài.
- Thích hợp cho công trình cần xác định phương hướng chính xác (như cầu, hầm, nhà cao tầng).

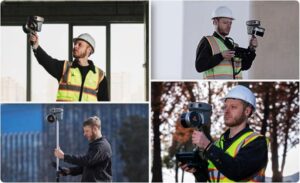

Ứng dụng công nghệ quét laser 3D và SLAM
Công nghệ Laser Scanning 3D và SLAM (Simultaneous Localization and Mapping) đang trở thành xu hướng mới trong đo đạc công trình hiện đại. Phương pháp này giúp thu thập hàng triệu điểm dữ liệu trong thời gian ngắn, tạo mô hình 3D chi tiết của khu vực khảo sát.
Ưu điểm:
- Độ chi tiết cực cao, ghi nhận đầy đủ bề mặt công trình.
- Dễ dàng tích hợp với phần mềm BIM, CAD, Revit.
- Phù hợp cho khảo sát nội thất, di sản, công trình phức tạp.

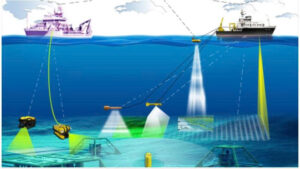

Ứng dụng công nghệ đo sâu hồi âm để khảo sát thủy đạc
Đo hồi âm hay còn gọi là đo sâu hồi âm là một phương pháp được sử dụng để xác định khoảng cách, chiều sâu, hoặc các đặc điểm của vật thể thông qua việc phát ra sóng và ghi nhận lại tín hiệu phản hồi. Cụ thể, thiết bị phát ra một xung sóng âm từ đầu dò (transducer) xuống đáy nước. Khi sóng âm chạm vào đáy hoặc vật thể dưới nước, nó phản xạ trở lại và được đầu dò thu nhận.
Ưu điểm:
- Độ chính xác cao và dữ liệu liên tục, cho phép thu thập dữ liệu liên tục trên toàn khu vực khảo sát dưới nước.
- Hiệu quả và tốc độ đo nhanh, giúp rút ngắn đáng kể thời gian khảo sát so với phương pháp thủ công.
- Ứng dụng rộng rãi và dễ tích hợp, có thể sử dụng cho sông, hồ, cảng, vùng ven biển, và tích hợp với GPS RTK hoặc hệ thống định vị GNSS để tạo bản đồ địa hình đáy chính xác.

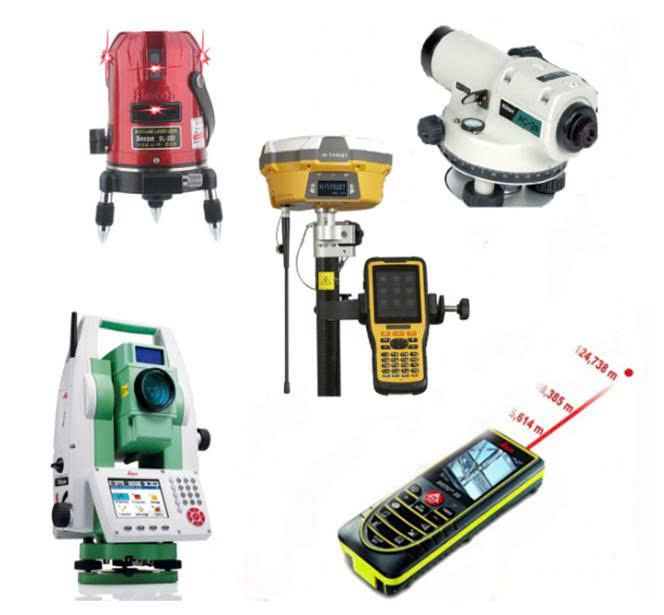

3. Thiết bị hỗ trợ đo đạc công trình hiệu quả
Để công tác đo đạc đạt hiệu quả cao, việc lựa chọn thiết bị đo đạc công trình phù hợp là rất quan trọng. Dưới đây là những thiết bị được sử dụng phổ biến hiện nay:
Loại thiết bị | Chức năng chính | Ví dụ tiêu biểu |
Máy toàn đạc điện tử | Đo góc, khoảng cách, tọa độ | Leica TS03, Topcon GM-55, South NTS-332,.. |
Máy GNSS RTK | Định vị tọa độ chính xác theo thời gian thực | CHC i73+, South Galaxy G7, Singular RS2,.. |
Máy thủy bình | Đo cao độ, chênh cao | Nikon AE-7, Topcon AT-B4, Sokkia B40A,.. |
Máy kinh vĩ điện tử | Đo góc, xác định hướng | Topcon DT-309, South ET-02,.. |
Máy quét laser 3D / SLAM | Tạo mô hình 3D công trình | Leica BLK360, RS10, Trimble X7,.. |
Máy đo sâu hồi âm đơn tia/đa tia | Đo độ sâu các sông, hồ, biển,… | D230, D270, D390,.. |
Các thiết bị này giúp rút ngắn thời gian khảo sát, giảm sai số, đồng thời nâng cao tính chuyên nghiệp trong quản lý dự án.
4. Quy trình đo đạc công trình tiêu chuẩn
Một quy trình đo đạc công trình chuẩn thường gồm các bước sau:
Chuẩn bị và khảo sát sơ bộ khu vực
- Kiểm tra bản vẽ, xác định phạm vi đo.
- Chuẩn bị thiết bị và mốc chuẩn.
Tiến hành đo ngoài thực địa
- Đặt máy, đo góc, đo cao và tọa độ theo yêu cầu.
- Ghi nhận dữ liệu bằng sổ hoặc bộ nhớ điện tử.
Xử lý và biên tập dữ liệu
- Truyền dữ liệu vào máy tính.
- Dùng phần mềm (AutoCAD, Civil 3D, Trimble Business Center,…) để xử lý.
Kiểm tra và nghiệm thu số liệu đo
- So sánh với sai số cho phép.
- Lập báo cáo, bản vẽ, bản đồ hoàn công.
5. Địa chỉ mua máy trắc địa chính hãng, uy tín
CÔNG TY CỔ PHẦN CÔNG NGHỆ CHC MIỀN NAM
Chuyên cung cấp các thiết bị trắc địa chất lượng cao với dịch vụ hậu mãi tốt. Đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực cung cấp máy RTK và các thiết bị GPS.
Địa chỉ: 71 Trường Sơn, Phường Tân Sơn Hòa, Thành phố Hồ Chí Minh, Việt Nam
Điện thoại: 0965 68 68 69 – 0984 12 08 18
Email: chcmiennamvn@gmail.com
Website: chcmiennam.com
6. Kết luận
Công tác đo đạc công trình là nền tảng cho mọi hoạt động trong xây dựng – từ khảo sát, thiết kế đến thi công và nghiệm thu. Với sự phát triển của công nghệ, các phương pháp đo hiện đại như GNSS RTK, Laser Scanning hay SLAM đang dần thay thế phương pháp thủ công, giúp tối ưu độ chính xác và hiệu quả làm việc.
Để đạt được kết quả tốt nhất, người kỹ sư cần nắm vững nguyên tắc đo đạc, hiểu rõ đặc tính từng thiết bị và chọn phương pháp phù hợp cho từng loại công trình. Một đơn vị đo đạc chuyên nghiệp sẽ luôn là nhân tố quan trọng góp phần đảm bảo chất lượng và độ an toàn của dự án.
