Đo đạc địa hình là gì? Các phương pháp phổ biến và thiết bị hỗ trợ hiện nay
1. Đo đạc địa hình là gì?
Đo đạc địa hình là quá trình thu thập, xử lý và thể hiện thông tin về vị trí, độ cao và hình dạng bề mặt Trái Đất. Đây là một bước quan trọng trong các lĩnh vực xây dựng, quy hoạch đô thị, thiết kế hạ tầng, thủy lợi, giao thông, và nhiều ngành kỹ thuật khác. Mục tiêu chính của đo đạc địa hình là tạo ra các bản đồ địa hình hoặc mô hình số độ cao (DEM – Digital Elevation Model) nhằm phục vụ công tác khảo sát và thiết kế công trình.
2. Vai trò của đo đạc địa hình
Việc thực hiện đo đạc địa hình chính xác sẽ giúp:
- Xác định mặt bằng thi công, lập kế hoạch xây dựng hợp lý.
- Tính toán khối lượng đào đắp, từ đó tối ưu chi phí thi công.
- Phục vụ thiết kế công trình dân dụng, giao thông, thủy lợi,…
- Cung cấp dữ liệu đầu vào cho hệ thống thông tin địa lý (GIS) và các mô hình 3D mô phỏng thực địa.
Trong bối cảnh hiện nay, đo đạc địa hình ngày càng đóng vai trò thiết yếu trong quá trình phát triển hạ tầng và quản lý tài nguyên thiên nhiên.
3. Các phương pháp đo đạc địa hình phổ biến
Hiện nay có nhiều phương pháp đo đạc địa hình được ứng dụng tùy vào mục đích và yêu cầu độ chính xác của từng công trình. Dưới đây là các phương pháp đo địa hình phổ biến nhất:

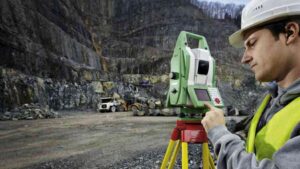

Phương pháp toàn đạc (Total Station)
Đây là phương pháp truyền thống nhưng vẫn được sử dụng rộng rãi do độ chính xác cao. Máy toàn đạc điện tử có khả năng đo góc, khoảng cách và độ cao để xác định tọa độ các điểm trên thực địa.
Ưu điểm:
- Độ chính xác cao.
- Ứng dụng linh hoạt trong nhiều loại địa hình.
- Dữ liệu đo có thể chuyển trực tiếp sang phần mềm xử lý bản đồ.
Hạn chế:
- Tốn thời gian khi đo trên diện tích lớn.
- Phụ thuộc nhiều vào điều kiện thời tiết và tầm nhìn.

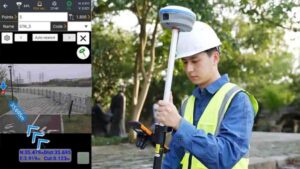

Phương pháp GPS/GNSS
Phương pháp này sử dụng hệ thống định vị toàn cầu (GPS) hoặc hệ thống định vị vệ tinh toàn cầu (GNSS) để xác định vị trí các điểm cần đo.
Ưu điểm:
- Tốc độ đo nhanh.
- Phù hợp cho các khu vực rộng lớn.
- Không cần đường ngắm trực tiếp giữa các điểm.
Hạn chế:
- Độ chính xác phụ thuộc vào điều kiện tín hiệu vệ tinh.
- Cần thiết bị chuyên dụng (máy GNSS RTK, anten thu…).

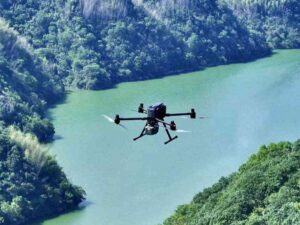

Phương pháp quét laser (LiDAR)
LiDAR là phương pháp đo địa hình hiện đại sử dụng tia laser để quét bề mặt và tạo ra mô hình 3D chi tiết.
Ưu điểm:
- Cho dữ liệu 3D độ phân giải cao.
- Phù hợp với những khu vực địa hình phức tạp.
- Có thể gắn trên UAV (drone), xe hoặc máy bay.
Hạn chế:
- Chi phí thiết bị và vận hành cao.
- Yêu cầu kỹ thuật xử lý dữ liệu chuyên sâu.

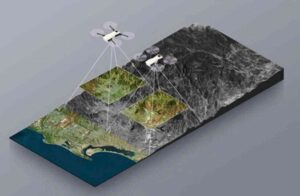

Phương pháp Đo ảnh viễn thám (Photogrammetry)
Kỹ thuật này sử dụng ảnh chụp từ máy bay, UAV hoặc vệ tinh để trích xuất thông tin địa hình.
Ưu điểm:
- Có thể thu thập dữ liệu trên diện rộng.
- Tạo mô hình 3D từ ảnh chụp.
- Áp dụng tốt cho khảo sát ban đầu.
Hạn chế:
- Độ chính xác không cao bằng LiDAR hay toàn đạc.
- Phụ thuộc vào điều kiện ánh sáng và thời tiết.
4. Các thiết bị hỗ trợ đo đạc địa hình hiện nay
Cùng với sự phát triển của công nghệ, nhiều thiết bị hỗ trợ đo đạc địa hình ngày càng hiện đại và dễ sử dụng hơn. Dưới đây là một số thiết bị tiêu biểu:

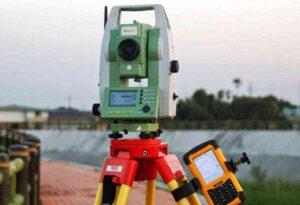

Máy toàn đạc điện tử (Total Station)
Là thiết bị kết hợp giữa máy kinh vĩ và máy đo khoảng cách, cho phép đo đồng thời góc, khoảng cách và tọa độ.
- Một số thương hiệu phổ biến: Leica, Topcon, Trimble, Nikon, Geomax
- Có thể tích hợp với phần mềm CAD để dựng bản đồ

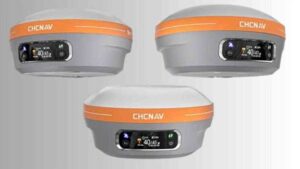

Máy GNSS RTK
Được sử dụng để xác định tọa độ theo thời gian thực với độ chính xác cao (cm-level). Máy thường đi kèm với anten, bộ thu phát sóng và phần mềm đi kèm.
- Phù hợp cho đo địa hình quy mô lớn
- Một số dòng máy phổ biến: CHCNAV i73, Efix F7+, Hi-Target V200, Satlab Freyja,…

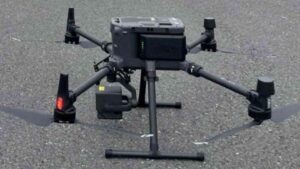

Drone/UAV gắn camera hoặc LiDAR
Máy bay không người lái (UAV) đang trở thành công cụ đắc lực trong khảo sát địa hình hiện đại, đặc biệt là ở khu vực hiểm trở hoặc khó tiếp cận.
- Có thể gắn camera độ phân giải cao hoặc cảm biến LiDAR
- Một số dòng phổ biến: DJI Phantom 4 RTK, DJI Matrice 350 RTK, Quantum Trinity,…

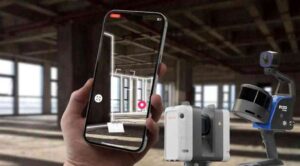

Máy quét laser mặt đất (Terrestrial Laser Scanner)
Máy này quét toàn bộ khu vực bằng tia laser để dựng mô hình bề mặt 3D chính xác.
- Ứng dụng trong khảo cổ, xây dựng, giám sát công trình
5. Quy trình đo đạc địa hình
Một quy trình đo đạc địa hình thường bao gồm các bước sau:
- Khảo sát sơ bộ: Xác định mục tiêu, phạm vi khu vực cần đo.
- Chuẩn bị thiết bị và dữ liệu nền: Bản đồ cơ sở, mốc tọa độ, kiểm tra thiết bị.
- Đo thực địa: Tiến hành đo bằng phương pháp và thiết bị phù hợp.
- Xử lý số liệu: Chuyển dữ liệu vào phần mềm (AutoCAD, Civil 3D, GIS…) để xử lý.
- Lập bản đồ: Xuất kết quả bản đồ địa hình tỷ lệ theo yêu cầu.
6. Lưu ý khi đo đạc địa hình
- Luôn kiểm tra hiệu chuẩn thiết bị trước khi đo.
- Ghi chép đầy đủ nhật ký đo, thời gian, thời tiết, vị trí mốc.
- Cập nhật phần mềm và firmware của thiết bị thường xuyên.
- Tuân thủ các quy định pháp luật về đo đạc bản đồ tại Việt Nam.
7. Địa chỉ mua máy trắc địa chính hãng, uy tín
CÔNG TY CỔ PHẦN CÔNG NGHỆ CHC MIỀN NAM
Chuyên cung cấp các thiết bị trắc địa chất lượng cao với dịch vụ hậu mãi tốt. Đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực cung cấp máy RTK và các thiết bị GPS.
Địa chỉ: 71 Trường Sơn, Phường Tân Sơn Hòa, Thành phố Hồ Chí Minh, Việt Nam
Điện thoại: 0965 68 68 69 – 0984 12 08 18
Email: chcmiennamvn@gmail.com
Website: chcmiennam.com
8. Kết luận
Đo đạc địa hình là công việc không thể thiếu trong mọi dự án quy hoạch, xây dựng và phát triển hạ tầng. Với sự hỗ trợ của các thiết bị hiện đại và phương pháp đo tiên tiến, công tác đo đạc địa hình ngày càng nhanh chóng, chính xác và hiệu quả hơn. Tùy vào quy mô và điều kiện thực tế, bạn có thể lựa chọn phương pháp và thiết bị phù hợp nhằm tối ưu chi phí và đảm bảo chất lượng dữ liệu đo đạc.
