Hướng dẫn sử dụng máy toàn đạc Leica TC405: Mẹo và lưu ý để đo đạc chính xác

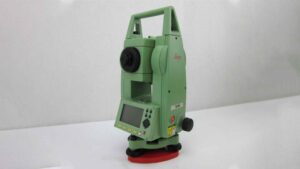

1. Giới thiệu tổng quan về máy toàn đạc Leica TC405

Máy toàn đạc Leica TC405 là một trong những thiết bị trắc địa phổ biến nhất hiện nay. Được thiết kế với công nghệ tiên tiến từ Thụy Sỹ, máy toàn đạc Leica TC405 giúp người dùng thực hiện các công việc đo đạc một cách chính xác và hiệu quả. Trong bài viết này, CHC Miền Nam sẽ hướng dẫn sử dụng máy toàn đạc Leica TC405 cơ bản và các mẹo, lưu ý để sử dụng máy toàn đạc Leica TC405 một cách hiệu quả nhất.

2. Chuẩn bị trước khi sử dụng máy

Để bắt đầu quá trình đo đạc, bạn cần chuẩn bị kỹ lưỡng các bước sau:

Kiểm tra thiết bị

Đảm bảo máy toàn đạc TC405 ở tình trạng hoạt động tốt, không bị hỏng hóc hoặc bám bụi bẩn.

Kiểm tra pin: Hãy đảm bảo rằng pin đã được sạc đầy hoặc mang theo pin dự phòng để tránh gián đoạn công việc.

Chuẩn bị chân máy

Sử dụng chân máy phù hợp, đặt trên bề mặt bằng phẳng và cố định chắc chắn để máy không bị rung lắc trong quá trình đo đạc.

Cân bằng máy

Dùng bộ cân bằng điện tử tích hợp hoặc cân thủy để điều chỉnh máy sao cho thăng bằng hoàn hảo. Đây là bước quan trọng để đảm bảo độ chính xác cao.

3. Hướng dẫn sử dụng máy toàn đạc Leica TC405

Tổng quan về giao diện máy toàn đạc Leica TC405

Các phím cứng

• PAGE: Chuyển trang
• MENU: Truy cập các chương trình đo đạc, cài đặt, quản lý dữ liệu, hiệu chỉnh, giao tiếp, truyền dữ liệu
• USER: Phím chức năng cá nhân (Cài đặt tùy từng người)
• FNC: Truy cập nhanh vào những chức năng đo và hỗ trợ quá trình đo
• ESC: Thoát khỏi giao diện hiện tại
• ENTER: Xác nhận và tiếp tục
• TRIGGER KEY: Được cài đặt 1 trong 3 chức năng All, Dist, Off

Các phím mềm

Trong quá trình sử dụng, đáy màn hình sẽ hiện các phím mềm. Ta sử các phím F1, F2, F3, F4 để chọn phím mềm ở vị trí tương ứng. Ý nghĩa của chúng như sau:

• All: Đo và lưu kết quả đo vào bộ nhớ máy
• Dist: Đo và hiển thị trên màn hình, không lưu kết quả vào trong máy
• Rec: Lưu kết quả đang hiển thị trên màn hình vào máy.
• Enter: Xóa giá trị hiện tại, sẵn sàng nhập giá trị mới
• ENH: Nhập tọa độ
• List: Hiển thị điểm có sẵn trong bộ nhớ
• Find: Tìm điểm
• EDM: Cài đặt tham số ở chế độ đo EDM
• IR/RL: Chuyển đổi giữa đo có gương và đo không gương
• Prev: Về giao diện màn hình trước
• Next: Tiếp tục tới giao diện tiếp theo
• Station: Cài đặt trạm máy
• SetHZ: Cài đặt góc bằng
• Comp: Cài đặt chế độ bù nghiêng
• SecBeep: Cài đặt âm thanh khi góc bằng đi qua 0°, 90°, 180°, 270°
• OK: Xác nhận và thoát khỏi giao diện hiện tại
• ←: Chuyển đổi chức năng của phím mềm
• ↓: Chuyển đổi chức năng của phím mềm

Các ký hiệu

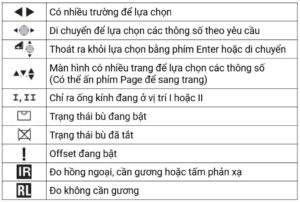

Một số biểu tượng trên màn hình

Thư mục menu

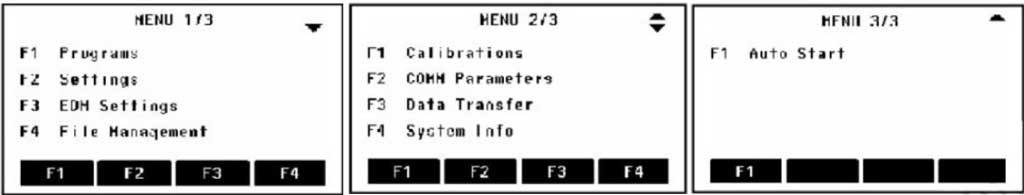

Từ màn hình chính → ấn Menu → màn hình Menu sẽ hiện ra 3 trang như sau:

• Programs: Các chương trình đo ứng dụng
• Settings: Cài đặt
• EDM Settings: Cài đặt thông số đo EDM
• File Management: Quản lý file
• Calibrations: Hiệu chỉnh sai số
• COMM Parameters: Cài đặt tham số trút dữ liệu
• Data Transfer: ĐỊnh dạng kiểu truyền dữ liệu
• System Info: Thông tin hệ thống máy
• Auto Start: Khởi động theo chuỗi (Đặt hiển thị màn hình khi khởi động máy)

Các chương trình đo cơ bản của máy toàn đạc Leica TC405

Chương trình Giao hội thuận

Từ màn hình cơ bản → ấn Menu → Chọn Programs → Chọn Surveying → Màn hình Survey hiện ra:

Để tiến hành đo, ta cần làm các bước: Tạo Job, kế đến ta tiến hành cài đặt trạm máy theo phương pháp giao hội thuận.

Bước 1: Khai báo công việc: F1 [Set Job]

Từ màn hình Survey → chọn Set Job → Màn hình Select Job hiện ra:

• Để sử dụng Job đã có, ấn phím trái phải ←→ để chọn Job đang dùng.
• Để tạo Job mới ấn New → Input → Nhập tên Job → ấn ENT.

Lưu ý:

• Nếu bạn không tạo Job thì máy sẽ tự tạo 1 Job mặc định và đặt tên là Default.
• Tên Job không được trùng nhau, nếu có các ký tự đặc biệt cảnh báo trước tên Job thì phải kiểm tra lại các thông số cài đặt máy.

Bước 2: Thiết lập điểm trạm máy: F2 [Set Station]

Từ màn hình Surveying → chọn Set Station → màn hình thiết lập điểm trạm máy hiện ra:

• Chọn Find/List để gọi điểm từ bộ nhớ.
• Chọn Input để nhập tọa độ trực tiếp bằng tay.
• Sau khi nhập tọa độ trạm máy, ta nhập cao máy để hoàn thành.

Bước 3: Định hướng trạm máy: F3 [Set Orientation]

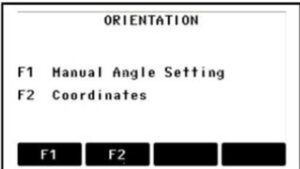

Từ màn hình Survey → chọn Set Orientation → Màn hình Orientation hiện ra với 2 cách định hướng máy. Manual Angle Setting: Định hướng bằng nhập góc. Coordinates: Định hướng bằng cách nhập tọa độ điểm định hướng.

Cách 1: Định hướng trạm máy bằng cách nhập góc

Từ màn hình Orientation chọn Manual Angle Setting → Màn hình hiện ra và thao tác như sau:

• Ngắm vào tiêu ở điểm định hướng.
• Nhập góc định hướng Brg.
• Nhập cao gương Hr.
• Tên điểm định hướng Point.
• Sau đó ấn Rec hoặc All để hoàn thành việc định hướng trạm máy.

Cách 2: Định hướng trạm máy bằng cách nhập tọa độ

Từ màn hình Orientation → chọn Coordinates → Làm tương tự thao tác thiết lập điểm trạm máy.

Bước 4: Tiến hành đo khảo sát:  F4 [Start]

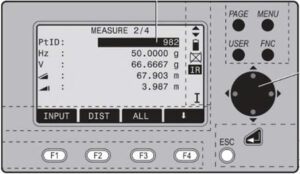

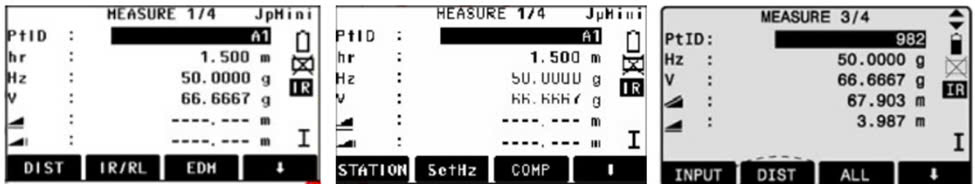

Sau khi đã hoàn thành các bước tạo Job, thiết lập điểm trạm máy, định hướng trạm máy, ta có thể tiến hành đo chi tiết. Từ màn hình Survey → chọn Start → Màn hình khảo sát hiện ra:

Lưu ý: Trước khi đo điểm đầu tiên ta cần nhập:

• PtID: Tên điểm (Nhập không trùng với điểm khác, chỉ cần nhập 1 lần, các điểm đo sau đó sẽ tự tăng lên 1 đơn vị).
• Hr: Cao gương.
• Code: Mã điểm (Nhập để tạo thuận lợi khi xử lý hậu kỳ). Ví dụ màn hình điểm đo là Gocnha, thì khi phun điểm lên AutoCad thì điểm có ký hiệu Gocnha xuất hiện để dễ làm việc.
• Để tiến hành đo ta ấn All.

Chương trình Giao hội nghịch – Free Station

Chương trình đo giao hội nghịch cho phép xác định toạ độ điểm trạm máy thông qua ít nhất 2 điểm đã biết toạ độ.

Bước 1:  Đặt tên công việc: F1 [Set Job]

• Nhấn F1 [NEW] để nhập tên công việc. Nhấn F4 [OK].

Bước 2: Bắt đầu đo F4 [START]

• Đặt tên trạm máy: Station:
• Khai báo chiều cao máy: Hi:
• Nhấn F4 [OK] để tiếp tục.

Bước 3: Nhập tên điểm và toạ độ hai điểm đã biết

• Nhập tên điểm thứ nhất.
• Nhập tên điểm tại PtID.
• Nhấn F3 [OK] chấp nhận tên điểm này.
• Nhấn F3 [ALL]  để đo điểm thứ nhất.
• Tiếp tục chọn F2 [NextPt] để nhập điểm thứ 2.
• Nhấn F3 [ALL]  để đo điểm thứ hai.
• Chọn [COMPUTE] để máy thực hiện tính toán và cho hiển thị điểm trạm máy.

Chương trình Chuyển điểm thiết kế ra thực địa – Setting Out

Tiến hành khai báo trạm máy, góc định hướng tương tự như chương trình đo khảo sát – SURVEYING. Sau đó nhấn  F4 [START] để bắt đầu đo hoặc vào chương trình giao hội nghịch sau đó nhấn F4 [START] để bắt đầu công việc.

• Tại màn hình STAKE OUT đưa vệt sáng xuống dòng PtID dùng phím ◄► để chọn điểm cần chuyển ra ngoài thực địa.
• Trường hợp điểm này không có trong bộ nhớ, chuyển vệt sáng lên dòng Search để nhập tên điểm. Máy sẽ yêu cầu nhập toạ độ điểm cần chuyển, nhập xong XYZ nhấn F4 [OK].
• Nhấn F2 [DIST] để xác định vị trí điểm cần bố trí, điểm được mô tả thông qua màn hình hiển thị  STAKE OUT như sau:

Trong đó:

• ΔHz: Góc dịch
  • Nếu ΔHz mang giá trị + thì quay máy sang phải đến khi góc Hz= 0000’00’’
  • Nếu ΔHz mang giá trị – thì quay máy sang trái đến khi góc Hz= 0000’00’’
• : Khoảng dịch theo chiều dài
  • Có giá trị (+) nếu điểm chuyển nằm xa hơn điểm ngắm hiện tại.
  • Có giá trị (-) nếu điểm chuyển nằm gần hơn điểm ngắm hiện tại.
• : Khoảng dịch theo chiều cao

4. Mẹo giúp đo đạc chính xác

Đặt máy ở vị trí ổn định

• Luôn đặt máy trên mặt phẳng cứng, không rung lắc.
• Khi đo ngoài trời, tránh đặt máy gần các nguồn nhiệt hoặc khu vực có gió mạnh.

Sử dụng gương phản xạ đúng cách

• Đảm bảo gương phản xạ không bị bẩn.
• Luôn đặt gương ở vị trí ngắm dễ nhìn và bắt được chuẩn tâm gương để tránh sai số.
• Đứng vững khi cầm sào gương để số liệu đo chính xác hơn.

Kiểm tra sai số thường xuyên

• Thường xuyên kiểm tra độ chính xác của máy bằng các điểm mốc kgoongs chế đã biết.
• Hiệu chỉnh máy nếu phát hiện sai số lớn hơn giới hạn cho phép.

Bảo dưỡng máy định kỳ

• Lau ống kính và màn hình bằng khăn mềm để tránh trầy xước.
• Để máy ở nơi khô ráo, tránh nhiệt độ cao.
• Kiểm tra và thay pin định kỳ để tránh gián đoạn công việc.

5. Lưu ý khi sử dụng máy toàn đạc Leica TC405

• Không để máy hoạt động dưới ánh nắng trực tiếp trong thời gian dài để tránh quá nhiệt.
• Khi không sử dụng, luôn bảo quản máy trong hộp chống sốc.
• Đọc kỹ hướng dẫn sử dụng để hiểu rõ các tính năng của máy.
• Nếu gặp lỗi, liên hệ với đơn vị bảo hành để được hỗ trợ kịp thời.
