Từ cơ bản đến nâng cao: Hướng dẫn sử dụng máy toàn đạc Leica TCR802

Máy toàn đạc Leica TCR802 là thiết bị đo đạc tiên tiến đến từ Thụy Sỹ, được sử dụng rộng rãi trong các lĩnh vực xây dựng, trắc địa và quan trắc chuyển vị. Trong bài viết này, CHC Miền Nam sẽ hướng dẫn sử dụng máy toàn đạc Leica TCR802 chi tiết, đồng thời chia sẻ những bí quyết giúp bạn thực hiện công tác đo đạc nhanh chóng và hiệu quả nhất.

Khi tiến hành đo đạc, cần cân bằng và định tâm cho máy toàn đạc Leica TCR802 để tiến hành đo. Sau khi đã đo xong thì xuất dữ liệu qua máy tính để xử lý số liệu cho lần đo tiếp theo.

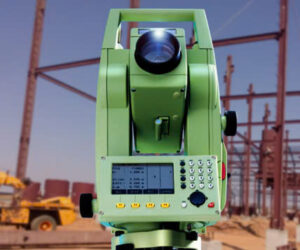

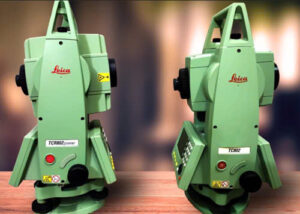

1. Giới thiệu tổng quan về máy toàn đạc Leica TCR802

Một vài thông số nổi bật của máy toàn đạc Leica TCR802

• Bộ nhớ trong: 10.000 điểm.
• Cổng giao tiếp: RS232.
• Định dạng dữ liệu: GSI / IDEX / ASCII / Freely definable formats.
• Màn hình: Led 160 x 280 Pixcels.
• Bàn phím: 31 ký tự.
• Pin: Pin GEB111 6V 2100mAh or GEB121 6V 4200mAh.

Ứng dụng máy toàn đạc điện tử Leica TCR802

• Đo khảo sát chi tiết (địa chính, địa hình).
• Đo chuyển điểm thiết kế ra ngoài thực địa (bố trí mốc công trình, các điểm thiết kế thi công).
• Đo giao hội nghịch phục vụ công tác bố trí điểm.
• Đo khoảng cách gián tiếp giữa các điểm với nhau.
• Đo chiều cao không với tới (đo đường điện, cáo treo,…).
• Đo diện tích, tính toán nhanh tối ưu.
• Đo chia đều đoạn thẳng, đo tìm điểm trên đoạn thẳng.
• Và các tiện ích đo khác.

2. Chuẩn bị trước khi sử dụng máy

Để bắt đầu quá trình đo đạc, bạn cần chuẩn bị kỹ lưỡng các bước sau:

Kiểm tra thiết bị

Đảm bảo máy toàn đạc Leica TCR802 ở tình trạng hoạt động tốt, không bị hỏng hóc hoặc bám bụi bẩn.

Kiểm tra pin: Hãy đảm bảo rằng pin đã được sạc đầy hoặc mang theo pin dự phòng để tránh gián đoạn công việc.

Chuẩn bị chân máy

Sử dụng chân máy phù hợp, đặt trên bề mặt bằng phẳng và cố định chắc chắn để máy không bị rung lắc trong quá trình đo đạc.

Cân bằng máy

Dùng bộ cân bằng điện tử tích hợp hoặc cân thủy để điều chỉnh máy sao cho thăng bằng hoàn hảo. Đây là bước quan trọng để đảm bảo độ chính xác cao.

3. Hướng dẫn sử dụng máy toàn đạc Leica TCR802

Tổng quan về giao diện máy toàn đạc Leica TCR802

Các phím chức năng

INPUT: Nhập dữ liệu.

DIST: Đo khoảng cách.

ALL: Vừa đo khoảng cách, vừa lưu vào bộ nhớ của máy.

IR/RL: Chọn chế độ đo có gương hoặc chế độ đo không gương.

REC: Lưu điểm vào bộ nhớ.

EDM: Cài đặt EDM.

STATION: Điểm trạm máy.

SET Hz: Đưa góc ngang về 0°00’00” hay nhập vào một góc bất kỳ.

COMP: Bù trục nghiêng.

SECBEEP: Báo hiệu góc ¼.

ESC: Thoát, hủy bỏ lệnh, trở về màn hình trước.

ENTER: Đồng ý.

PAGE: Thay đổi trang màn hình.

USER: Phím người dùng.

FNC: Những hàm chức năng.

MENU: Phím mục lục.

F1, F2, F3, F4: Các phím cứng.

Sau khi ghi nhớ chức năng các phím, ta tiến hành cài đặt máy toàn đạc điện tử Leica theo hướng dẫn:

Màn hình 1

Contrast: Độ tương phản màn (độ sáng tối).

Trigger key: Phím đo bên hông. Chọn 1 trong 3 chức năng.

All: Đo và lưu dữ liệu.

Dist: Đo khoảng cách để xem không lưu.

Off: Tắt phím Trigger key.

User key: Phím tắt chọn nhanh.

Tilt Correction: Độ bù trục nghiêng.

Hz Collimation: Hiệu chỉnh góc ngang.

Reticle III umin: Chiếu sáng dây chữ thập.

Display Heater: Làm ấm màn hình.

Màn hình 2

Sector beep: Báo hiệu góc ¼.

Beep: Tiếng báo.

V-setting: Chọn chế độ đo góc đứng.

Hz Incrementation: Chọn góc ngang cho máy.

Language: Chọn ngôn ngữ.

Char. Input: Chọn bàn phím nhập liệu.

Màn hình 3

Angle unit: Đơn vị đo góc.

Min. Reading: Góc nhảy trên màn hình.

Dist. Unit: Đơn vị chiều dài.

Dist. Digit: Độ chính xác chiều dài.

Temp. Unit: Nhiệt độ.

Press. Unit: Áp suất.

Auto – off: Tự động tắt nguồn.

Màn hình 4

Data output: Cấp dữ liệu ra ngoài.

GIS – Format: Dữ liệu GIS.

Các chương trình đo cơ bản

Chương trình Giao hội thuận

Từ màn hình cơ bản → Ấn Menu → Chọn Programs → Chọn Surveying → Màn hình Survey hiện ra:

Để tiến hành đo, ta cần làm các bước: Tạo Job, kế đến ta tiến hành cài đặt trạm máy theo phương pháp giao hội thuận.

Bước 1: Khai báo công việc: F1 [Set Job]

Từ màn hình Survey → chọn Set Job → Màn hình Select Job hiện ra:

• Để sử dụng Job đã có, ấn phím trái phải ←→ để chọn Job đang dùng.
• Để tạo Job mới ấn New → Input → Nhập tên Job → ấn ENT.

Lưu ý:

• Nếu bạn không tạo Job thì máy sẽ tự tạo 1 Job mặc định và đặt tên là Default.
• Tên Job không được trùng nhau, nếu có các ký tự đặc biệt cảnh báo trước tên Job thì phải kiểm tra lại các thông số cài đặt máy.

Bước 2: Thiết lập điểm trạm máy: F2 [Set Station]

Từ màn hình Surveying → chọn Set Station → màn hình thiết lập điểm trạm máy hiện ra:

• Chọn Find/List để gọi điểm từ bộ nhớ.
• Chọn Input để nhập tọa độ trực tiếp bằng tay.
• Sau khi nhập tọa độ trạm máy, ta nhập cao máy để hoàn thành.

Bước 3: Định hướng trạm máy: F3 [Set Orientation]

Từ màn hình Survey → chọn Set Orientation → Màn hình Orientation hiện ra với 2 cách định hướng máy. Manual Angle Setting: Định hướng bằng nhập góc. Coordinates: Định hướng bằng cách nhập tọa độ điểm định hướng.

Cách 1: Định hướng trạm máy bằng cách nhập góc

Từ màn hình Orientation chọn Manual Angle Setting → Màn hình hiện ra và thao tác như sau:

• Ngắm vào tiêu ở điểm định hướng.
• Nhập góc định hướng Brg.
• Nhập cao gương Hr.
• Tên điểm định hướng Point.
• Sau đó ấn Rec hoặc All để hoàn thành việc định hướng trạm máy.

Cách 2: Định hướng trạm máy bằng cách nhập tọa độ

Từ màn hình Orientation → chọn Coordinates → Làm tương tự thao tác thiết lập điểm trạm máy.

Bước 4: Tiến hành đo khảo sát:  F4 [Start]

Sau khi đã hoàn thành các bước tạo Job, thiết lập điểm trạm máy, định hướng trạm máy, ta có thể tiến hành đo chi tiết. Từ màn hình Survey → chọn Start → Màn hình khảo sát hiện ra:

Lưu ý: Trước khi đo điểm đầu tiên ta cần nhập:

• PtID: Tên điểm (Nhập không trùng với điểm khác, chỉ cần nhập 1 lần, các điểm đo sau đó sẽ tự tăng lên 1 đơn vị).
• Hr: Cao gương.
• Code: Mã điểm (Nhập để tạo thuận lợi khi xử lý hậu kỳ). Ví dụ màn hình điểm đo là Gocnha, thì khi phun điểm lên AutoCad thì điểm có ký hiệu Gocnha xuất hiện để dễ làm việc.
• Để tiến hành đo ta ấn All.

Chương trình Giao hội nghịch – Free Station

Chương trình đo giao hội nghịch cho phép xác định toạ độ điểm trạm máy thông qua ít nhất 2 điểm đã biết toạ độ.

Bước 1:  Đặt tên công việc: F1 [Set Job]

• Nhấn F1 [NEW] để nhập tên công việc. Nhấn F4 [OK].

Bước 2: Bắt đầu đo F4 [START]

• Đặt tên trạm máy: Station:
• Khai báo chiều cao máy: Hi:
• Nhấn F4 [OK] để tiếp tục.

Bước 3: Nhập tên điểm và toạ độ hai điểm đã biết

• Nhập tên điểm thứ nhất.
• Nhập tên điểm tại PtID.
• Nhấn F3 [OK] chấp nhận tên điểm này.
• Nhấn F3 [ALL]  để đo điểm thứ nhất.
• Tiếp tục chọn F2 [NextPt] để nhập điểm thứ 2.
• Nhấn F3 [ALL]  để đo điểm thứ hai.
• Chọn [COMPUTE] để máy thực hiện tính toán và cho hiển thị điểm trạm máy.

Chương trình Chuyển điểm thiết kế ra thực địa – Setting Out

Tiến hành khai báo trạm máy, góc định hướng tương tự như chương trình đo khảo sát – SURVEYING. Sau đó nhấn  F4 [START] để bắt đầu đo hoặc vào chương trình giao hội nghịch sau đó nhấn F4 [START] để bắt đầu công việc.

• Tại màn hình STAKE OUT đưa vệt sáng xuống dòng PtID dùng phím ◄► để chọn điểm cần chuyển ra ngoài thực địa.
• Trường hợp điểm này không có trong bộ nhớ, chuyển vệt sáng lên dòng Search để nhập tên điểm. Máy sẽ yêu cầu nhập toạ độ điểm cần chuyển, nhập xong XYZ nhấn F4 [OK].
• Nhấn F2 [DIST] để xác định vị trí điểm cần bố trí, điểm được mô tả thông qua màn hình hiển thị  STAKE OUT như sau:

Trong đó:

• ΔHz: Góc dịch
  • Nếu ΔHz mang giá trị + thì quay máy sang phải đến khi góc Hz= 0000’00’’
  • Nếu ΔHz mang giá trị – thì quay máy sang trái đến khi góc Hz= 0000’00’’
• : Khoảng dịch theo chiều dài
  • Có giá trị (+) nếu điểm chuyển nằm xa hơn điểm ngắm hiện tại.
  • Có giá trị (-) nếu điểm chuyển nằm gần hơn điểm ngắm hiện tại.
• : Khoảng dịch theo chiều cao

4. Mẹo giúp đo đạc chính xác

Đặt máy ở vị trí ổn định

• Luôn đặt máy trên mặt phẳng cứng, không rung lắc.
• Khi đo ngoài trời, tránh đặt máy gần các nguồn nhiệt hoặc khu vực có gió mạnh.

Sử dụng gương phản xạ đúng cách

• Đảm bảo gương phản xạ không bị bẩn.
• Luôn đặt gương ở vị trí ngắm dễ nhìn và bắt được chuẩn tâm gương để tránh sai số.
• Đứng vững khi cầm sào gương để số liệu đo chính xác hơn.

Kiểm tra sai số thường xuyên

• Thường xuyên kiểm tra độ chính xác của máy bằng các điểm mốc khống chế đã biết.
• Hiệu chỉnh máy nếu phát hiện sai số lớn hơn giới hạn cho phép.

Bảo dưỡng máy định kỳ

• Lau ống kính và màn hình bằng khăn mềm để tránh trầy xước.
• Để máy ở nơi khô ráo, tránh nhiệt độ cao.
• Kiểm tra và thay pin định kỳ để tránh gián đoạn công việc.

5. Lưu ý khi sử dụng máy toàn đạc Leica TCR802

• Máy toàn đạc tốt nhất nên tháo pin ra khỏi máy khi không dùng đến.
• Sạc PIN đầy đủ khi bắt đầu đo đạc.
• Không dùng các dụng cụ chất tẩy hóa học để làm sạch máy.
• Tránh tình trạng va chạm rơi vỡ máy giảm độ bền độ chính xác.
• Bật ON để khởi động máy toàn đạc Leica, đợi 30s để máy load toàn bộ chương trình rồi thực hiện công việc.
• Bắt đầu công việc lên lắp đặt các phụ kiện máy chắc chắn.
• Đặt máy toàn đạc ở vị trí cân bằng.
• Không để máy hoạt động dưới ánh nắng trực tiếp trong thời gian dài để tránh quá nhiệt.
• Khi không sử dụng, luôn bảo quản máy trong hộp chống sốc.
• Đọc kỹ hướng dẫn sử dụng để hiểu rõ các tính năng của máy.
• Nếu gặp lỗi, liên hệ với đơn vị bảo hành để được hỗ trợ kịp thời.

6. Địa chỉ mua máy toàn đạc điện tử chính hãng, uy tín

Công ty Cổ phần Công Nghệ CHC Miền Nam là đơn vị uy tín hàng đầu chuyên cung cấp máy toàn đạc điện tử chính hãng, đáp ứng tối đa nhu cầu đo đạc trong các lĩnh vực xây dựng, địa chính, giao thông và khảo sát địa hình. Với công nghệ tiên tiến, các dòng máy toàn đạc do CHC Miền Nam phân phối đảm bảo độ chính xác cao, hiệu suất ổn định, giúp tối ưu hóa công việc đo đạc và thiết kế công trình.

Chúng tôi cam kết sản phẩm chính hãng 100%, đi kèm dịch vụ hướng dẫn sử dụng chi tiết, hỗ trợ kỹ thuật tận nơi để khách hàng dễ dàng vận hành thiết bị. Ngoài ra, CHC Miền Nam cung cấp dịch vụ giao hàng toàn quốc miễn phí, đảm bảo khách hàng nhận được sản phẩm nhanh chóng với chi phí hợp lý.

Với giá cả cạnh tranh và chính sách hậu mãi chuyên nghiệp, chúng tôi phục vụ đa dạng đối tượng từ cá nhân, doanh nghiệp đến các tổ chức lớn. Bên cạnh việc cung cấp thiết bị, CHC Miền Nam còn hỗ trợ chuyển giao công nghệ, cài đặt phần mềm và bảo trì định kỳ, đảm bảo máy móc hoạt động chính xác và hiệu quả.

Tất cả sản phẩm đều được kiểm định chất lượng, bảo hành chính hãng, giúp khách hàng yên tâm tuyệt đối khi sử dụng.

Liên hệ ngay hôm nay để nhận báo giá ưu đãi nhất!

CÔNG TY CỔ PHẦN CÔNG NGHỆ CHC MIỀN NAM

Chuyên cung cấp các thiết bị trắc địa chất lượng cao với dịch vụ hậu mãi tốt. Đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực cung cấp các dòng máy toàn đạc điện tử.

Địa chỉ: 71 Trường Sơn, Phường 2, Quận Tân Bình, Thành phố Hồ Chí Minh, Việt Nam

Điện thoại: 0965 68 68 69

Email: chcmiennamvn@gmail.com

Website: chcnav.vn

Facebook

Tiktok

Youtube

7. Kết luận

Máy toàn đạc Leica TCR802 là một công cụ hữu ích giúp đo đạc chính xác và hiệu quả. Bằng cách thực hiện đúng các bước sử dụng, áp dụng mẹo đo đạc chính xác và bảo trì thiết bị thường xuyên, bạn có thể đảm bảo công việc đo đạc luôn đạt kết quả tốt nhất. Nếu bạn có thắc mắc hoặc cần hỗ trợ, hãy tham khảo hướng dẫn sử dụng hoặc liên hệ với các chuyên gia trắc địa để được tư vấn chi tiết hơn.
