Máy đo toàn đạc là gì? Ứng dụng trong trắc địa và xây dựng
1. Giới thiệu chung về máy đo toàn đạc
Trong lĩnh vực đo đạc, khảo sát và xây dựng, máy đo toàn đạc (Total Station) là một trong những thiết bị quan trọng bậc nhất. Đây là công cụ kết hợp nhiều chức năng như đo góc, đo khoảng cách, tính toán tọa độ điểm và lưu trữ dữ liệu. Nhờ tính đa năng, máy đo toàn đạc giúp công việc trắc địa trở nên nhanh chóng, chính xác và tiết kiệm chi phí hơn rất nhiều so với phương pháp thủ công truyền thống.
Máy đo toàn đạc không chỉ được sử dụng trong các công trình xây dựng, mà còn phổ biến trong khảo sát địa hình, quy hoạch, giao thông, thủy lợi, khai thác mỏ và nhiều ngành khác. Chính vì vậy, thiết bị này gần như là “trợ thủ đắc lực” của kỹ sư trắc địa và kỹ sư xây dựng hiện nay.
2. Máy đo toàn đạc là gì?
Máy đo toàn đạc là thiết bị đo đạc điện tử hiện đại, được tích hợp nhiều công nghệ để đo các thông số cơ bản trong khảo sát, bao gồm:
- Đo góc: Đo góc ngang và góc đứng với độ chính xác cao.
- Đo khoảng cách: Sử dụng công nghệ EDM (Electronic Distance Measurement) để đo khoảng cách từ máy tới gương hoặc điểm phản xạ.
- Tính toán tọa độ điểm: Kết hợp dữ liệu góc và khoảng cách để tính toán tọa độ 3D (X, Y, Z).
- Lưu trữ và truyền dữ liệu: Ghi nhớ dữ liệu đo trong bộ nhớ máy và xuất ra máy tính để xử lý.
Máy đo toàn đạc có thể coi là sự kết hợp giữa máy kinh vĩ điện tử và máy đo dài điện tử, đồng thời bổ sung thêm chức năng xử lý và lưu trữ dữ liệu.

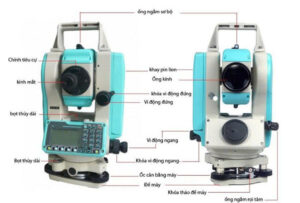

3. Cấu tạo cơ bản của máy đo toàn đạc
Một chiếc máy đo toàn đạc thường bao gồm:
- Ống kính quang học – giúp ngắm chính xác mục tiêu.
- Bộ phận đo góc – xác định chính xác góc ngang và góc đứng.
- Bộ phận đo khoảng cách EDM – đo khoảng cách bằng tia laser hoặc hồng ngoại.
- Màn hình và bàn phím – hiển thị kết quả đo, nhập lệnh và dữ liệu.
- Bộ nhớ trong/ngoài – lưu trữ dữ liệu đo đạc.
- Pin nguồn – cung cấp năng lượng cho máy.
- Chân máy và gương phản xạ – phụ kiện quan trọng hỗ trợ đo chính xác.
4. Các loại máy đo toàn đạc phổ biến hiện nay
Trên thị trường, máy đo toàn đạc được chia thành một số loại chính:
- Máy đo toàn đạc điện tử có bộ nhớ lớn: Lưu trữ hàng chục nghìn điểm, thuận tiện cho khảo sát diện rộng.
- Máy đo toàn đạc đo không gương (Reflectorless): Đo khoảng cách trực tiếp đến bề mặt mà không cần gắn gương phản xạ.
- Máy toàn đạc robot (Robotic Total Station): Có thể điều khiển từ xa, tự động theo dõi gương, rất phù hợp cho các dự án hiện đại.
- Máy toàn đạc tích hợp GPS/GNSS: Cho phép kết hợp công nghệ định vị vệ tinh, mang lại độ chính xác và tính linh hoạt cao.
5. Ứng dụng của máy đo toàn đạc

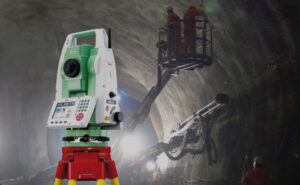

Trong trắc địa
Trong lĩnh vực trắc địa, máy đo toàn đạc có vai trò cực kỳ quan trọng. Một số ứng dụng điển hình gồm:
- Khảo sát địa hình: Dùng để đo vẽ bản đồ địa hình với độ chính xác cao.
- Định vị điểm tọa độ: Xác định chính xác vị trí điểm khống chế và các điểm chi tiết trên thực địa.
- Đo vẽ mặt cắt dọc – ngang: Phục vụ thiết kế đường bộ, đường sắt, thủy lợi.
- Quan trắc biến dạng công trình: Kiểm tra độ lún, nghiêng, dịch chuyển của các công trình lớn như đập thủy điện, cầu, tòa nhà cao tầng.
- Công tác trắc địa công trình: Chuyển điểm, bố trí chi tiết công trình ngoài thực địa dựa trên bản vẽ thiết kế.
Nhờ những ứng dụng này, máy đo toàn đạc đã trở thành công cụ không thể thiếu của kỹ sư trắc địa.

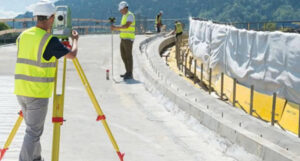

Trong xây dựng
Trong xây dựng, máy đo toàn đạc cũng đóng vai trò vô cùng quan trọng, giúp đảm bảo tiến độ và chất lượng công trình. Các ứng dụng tiêu biểu:
- Bố trí công trình ngoài thực địa: Định vị các trục, tim cột, móng, dầm, sàn… theo đúng bản vẽ thiết kế.
- Kiểm tra độ thẳng đứng và độ phẳng: Đảm bảo công trình được thi công chính xác.
- Đo khối lượng đào đắp: Tính toán nhanh khối lượng đất đá phục vụ công tác thi công.
- Kiểm tra chất lượng công trình: So sánh số liệu đo thực tế với bản vẽ để đánh giá sai lệch.
- Quản lý tiến độ thi công: Giúp chủ đầu tư và nhà thầu theo dõi tình trạng thi công chính xác.
Đặc biệt, với các công trình hạ tầng lớn như cầu đường, cao tốc, nhà cao tầng, hầm ngầm,… máy đo toàn đạc luôn là thiết bị không thể thiếu.
6. Ưu điểm khi sử dụng máy đo toàn đạc
So với phương pháp đo đạc truyền thống, máy đo toàn đạc mang lại nhiều lợi ích:
- Độ chính xác cao: Đo đạc với sai số rất nhỏ, đảm bảo tính tin cậy.
- Tiết kiệm thời gian: Một máy toàn đạc có thể thay thế nhiều thiết bị khác.
- Tích hợp đa năng: Đo góc, đo dài, tính toán tọa độ trong cùng một thiết bị.
- Lưu trữ và xử lý dữ liệu nhanh chóng: Hạn chế sai sót so với ghi chép thủ công.
- Ứng dụng rộng rãi: Phù hợp cho cả khảo sát, thiết kế, thi công và kiểm tra.
7. Kinh nghiệm lựa chọn máy đo toàn đạc
Để chọn được máy đo toàn đạc phù hợp, người dùng cần lưu ý:
- Độ chính xác: Tùy theo loại công trình, cần chọn máy có độ chính xác góc và khoảng cách phù hợp.
- Khoảng cách đo: Nếu thường xuyên làm việc ngoài trời, nên chọn máy có khả năng đo xa và đo không gương.
- Dung lượng bộ nhớ và pin: Đảm bảo làm việc lâu dài, thuận tiện lưu trữ dữ liệu.
- Thương hiệu và dịch vụ bảo hành: Ưu tiên các hãng uy tín như Leica, Topcon, Nikon, Trimble,…
- Chi phí đầu tư: Cân nhắc giữa nhu cầu công việc và khả năng tài chính.
8. Địa chỉ mua máy đo đạc đất chính hãng, uy tín
CÔNG TY CỔ PHẦN CÔNG NGHỆ CHC MIỀN NAM
Chuyên cung cấp các thiết bị trắc địa chất lượng cao với dịch vụ hậu mãi tốt. Đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực cung cấp máy RTK và các thiết bị GPS.
Địa chỉ: 71 Trường Sơn, Phường Tân Sơn Hòa, Thành phố Hồ Chí Minh, Việt Nam
Điện thoại: 0965 68 68 69 – 0984 12 08 18
Email: chcmiennamvn@gmail.com
Website: chcmiennam.com
9. Kết luận
Máy đo toàn đạc là thiết bị đo đạc hiện đại, đóng vai trò quan trọng trong cả trắc địa và xây dựng. Nhờ tính đa năng và độ chính xác cao, máy toàn đạc giúp công việc khảo sát, thiết kế và thi công công trình trở nên hiệu quả và tiết kiệm hơn.
Việc lựa chọn đúng loại máy đo toàn đạc không chỉ giúp tối ưu hiệu quả công việc mà còn đảm bảo chất lượng công trình và uy tín của đơn vị thi công. Trong bối cảnh ngành xây dựng và hạ tầng phát triển mạnh mẽ, đây chắc chắn là thiết bị mà bất kỳ kỹ sư đo đạc nào cũng cần trang bị.
