Máy kinh vĩ là gì? Ứng dụng trong trắc địa và xây dựng công trình
Trong lĩnh vực trắc địa và xây dựng, việc đo đạc chính xác các góc, phương hướng và khoảng cách là điều kiện tiên quyết để đảm bảo chất lượng và độ chính xác của công trình. Một trong những thiết bị được sử dụng phổ biến và không thể thiếu trong công tác này chính là máy kinh vĩ. Vậy máy kinh vĩ là gì, nguyên lý hoạt động ra sao, và thiết bị này có vai trò như thế nào trong các dự án xây dựng và đo đạc địa hình? Hãy cùng CHC Miền Nam tìm hiểu chi tiết qua bài viết dưới đây.
1. Máy kinh vĩ là gì?

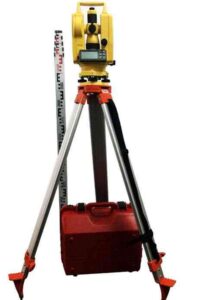

Máy kinh vĩ (Theodolite) là một thiết bị quang học – cơ học chuyên dùng để đo các góc ngang và góc đứng trong không gian. Thiết bị này được sử dụng phổ biến trong ngành trắc địa, xây dựng, khảo sát địa hình, và nhiều lĩnh vực kỹ thuật khác.
Máy kinh vĩ bao gồm một ống kính (ống ngắm) có thể xoay quanh hai trục vuông góc với nhau: một trục nằm ngang để đo góc đứng và một trục đứng để đo góc phương vị. Thiết bị thường được gắn trên chân ba để cố định vị trí và có thể điều chỉnh cân bằng bằng bọt thủy.

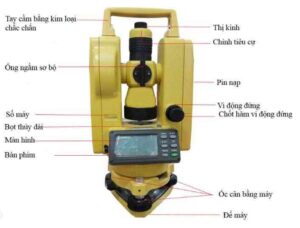

2. Cấu tạo của máy kinh vĩ
Một máy kinh vĩ tiêu chuẩn thường bao gồm các bộ phận chính sau:
- Ống ngắm: Giúp quan sát mục tiêu cần đo.
- Bộ phận quay ngang và quay đứng: Để đo các góc phương vị và góc cao độ.
- Bộ phận đọc góc: Thường là vòng chia độ kèm kính đọc hoặc màn hình điện tử (đối với máy điện tử).
- Chân máy: Giúp giữ máy cố định, có thể điều chỉnh chiều cao và góc nghiêng.
- Bọt thủy và vít cân bằng: Dùng để điều chỉnh và cân bằng máy trước khi đo.
- Hệ thống vi chỉnh: Cho phép điều chỉnh chính xác vị trí của máy.
Ngày nay, máy kinh vĩ có hai loại chính là:
- Máy kinh vĩ cơ học: Được vận hành thủ công, cần kỹ thuật viên có kinh nghiệm để sử dụng.
- Máy kinh vĩ điện tử: Tích hợp màn hình hiển thị số, bộ xử lý điện tử giúp việc đo đạc nhanh chóng và chính xác hơn.
3. Nguyên lý hoạt động của máy kinh vĩ
Máy kinh vĩ hoạt động dựa trên nguyên lý giao hội góc. Khi người đo xác định hai điểm đã biết và một điểm cần đo, thiết bị sẽ đo các góc giữa chúng từ một vị trí xác định. Từ các giá trị góc này, người đo có thể tính toán vị trí, độ cao, hoặc khoảng cách của điểm cần đo bằng các công thức lượng giác.
Trong thực tế, việc đo đạc bằng máy kinh vĩ đòi hỏi người sử dụng phải thực hiện các bước:
- Cân bằng máy tại vị trí cần đo.
- Ngắm đúng mục tiêu qua ống kính.
- Ghi lại số liệu góc đọc được từ vòng chia độ.
- Tính toán kết quả đo đạc bằng phần mềm hoặc công thức.

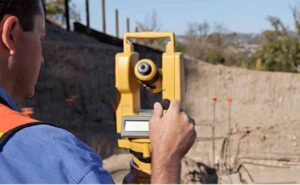

4. Ứng dụng của máy kinh vĩ trong trắc địa và xây dựng công trình
Trong trắc địa
Trong lĩnh vực trắc địa, máy kinh vĩ là công cụ không thể thiếu cho các công việc:
- Đo góc và khoảng cách giữa các điểm trên địa hình.
- Lập bản đồ địa hình, bản đồ địa chính.
- Đo cao độ và xác định vị trí chính xác của các mốc tọa độ.
- Giao hội, bố trí lưới khống chế trắc địa phục vụ thi công các công trình.
Máy kinh vĩ giúp đảm bảo độ chính xác cao trong các phép đo, là cơ sở để xử lý và phân tích dữ liệu địa hình phục vụ cho thiết kế kỹ thuật.
Trong xây dựng công trình
Trong ngành xây dựng, máy kinh vĩ được ứng dụng trong nhiều công đoạn:
- Xác định vị trí xây dựng: Định vị móng, trụ, cọc hoặc hệ trục công trình.
- Kiểm tra độ thẳng đứng: Đối với các công trình cao tầng, cột, tường.
- Đo độ nghiêng của kết cấu: Phát hiện sai lệch trong thi công.
- Giám sát dịch chuyển công trình: Đối với cầu, đập, công trình trọng điểm.
- Thi công đường giao thông: Xác định đường cong, điểm giao nhau, tim đường.
Với các chức năng này, máy kinh vĩ giúp kiểm soát chất lượng thi công, hạn chế sai sót, và đảm bảo đúng tiến độ kỹ thuật của dự án.
5. Ưu điểm của máy kinh vĩ
Sở dĩ máy kinh vĩ được sử dụng rộng rãi là nhờ vào những ưu điểm sau:
- Độ chính xác cao: Có thể đo chính xác đến giây góc.
- Tính linh hoạt cao: Phù hợp cho nhiều loại địa hình và công việc khác nhau.
- Dễ sử dụng: Đặc biệt là dòng máy điện tử hiện đại.
- Hiệu quả chi phí: So với một số thiết bị đo hiện đại khác, máy kinh vĩ có giá thành hợp lý.
- Thời gian đo nhanh: Giúp tiết kiệm nhân lực và thời gian.
6. Lưu ý khi sử dụng máy kinh vĩ
Để sử dụng máy kinh vĩ hiệu quả, người dùng cần:
- Hiểu rõ cách vận hành máy: Cần được đào tạo hoặc có kinh nghiệm cơ bản.
- Thường xuyên kiểm tra và hiệu chỉnh: Đảm bảo máy luôn trong trạng thái hoạt động chính xác.
- Bảo quản đúng cách: Tránh va chạm, bụi bẩn, ẩm ướt gây ảnh hưởng đến các bộ phận quang học.
- Ghi chép và lưu trữ số liệu cẩn thận: Để phục vụ xử lý và đối chiếu sau này.
7. Địa chỉ mua máy trắc địa chính hãng, uy tín
CÔNG TY CỔ PHẦN CÔNG NGHỆ CHC MIỀN NAM
Chuyên cung cấp các thiết bị trắc địa chất lượng cao với dịch vụ hậu mãi tốt. Đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực cung cấp máy RTK và các thiết bị GPS.
Địa chỉ: 71 Trường Sơn, Phường 2, Quận Tân Bình, Thành phố Hồ Chí Minh, Việt Nam
Điện thoại: 0965 68 68 69 – 0984 12 08 18
Email: chcmiennamvn@gmail.com
Website: chcnav.vn
8. Kết luận
Máy kinh vĩ là một thiết bị đo đạc quan trọng và phổ biến trong lĩnh vực trắc địa và xây dựng công trình. Với khả năng đo góc chính xác, thiết bị này giúp đảm bảo tính chính xác, an toàn và hiệu quả trong thi công và khảo sát. Việc lựa chọn đúng loại máy kinh vĩ phù hợp với nhu cầu công việc sẽ giúp bạn tối ưu hóa chi phí và nâng cao chất lượng công trình.
Nếu bạn đang tìm kiếm một giải pháp đo đạc chuyên nghiệp, chính xác, dễ sử dụng và tiết kiệm, thì máy kinh vĩ chính là lựa chọn không thể bỏ qua.
