Máy đo sâu hồi âm CHC D270 là thiết bị đo thủy văn hiện đại ứng dụng công nghệ hồi âm đơn tia (Single Beam Echo Sounder), giúp xác định chính xác độ sâu đáy sông, hồ, cảng và các vùng nước khác. Với thiết kế nhỏ gọn, chắc chắn cùng độ chính xác cao, CHC D270 là lựa chọn lý tưởng cho các dự án khảo sát thủy văn và đo mực nước chuyên nghiệp.

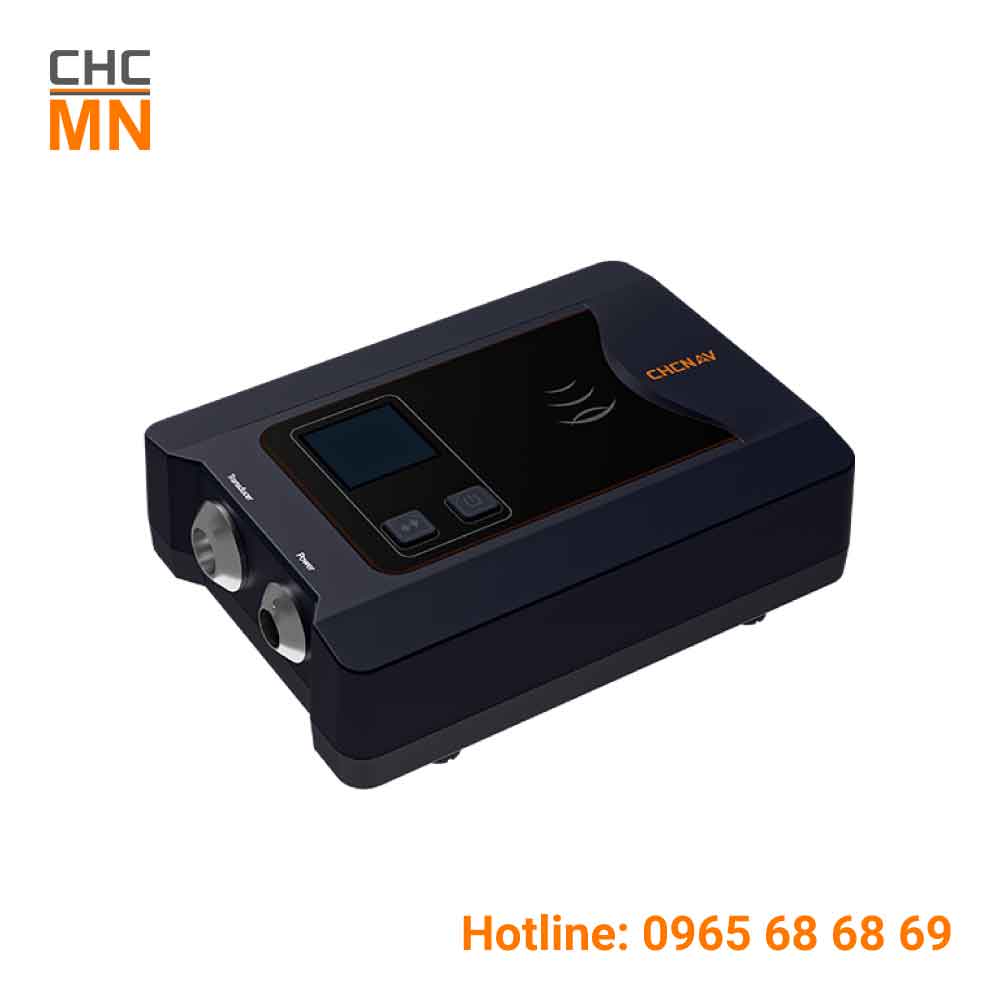

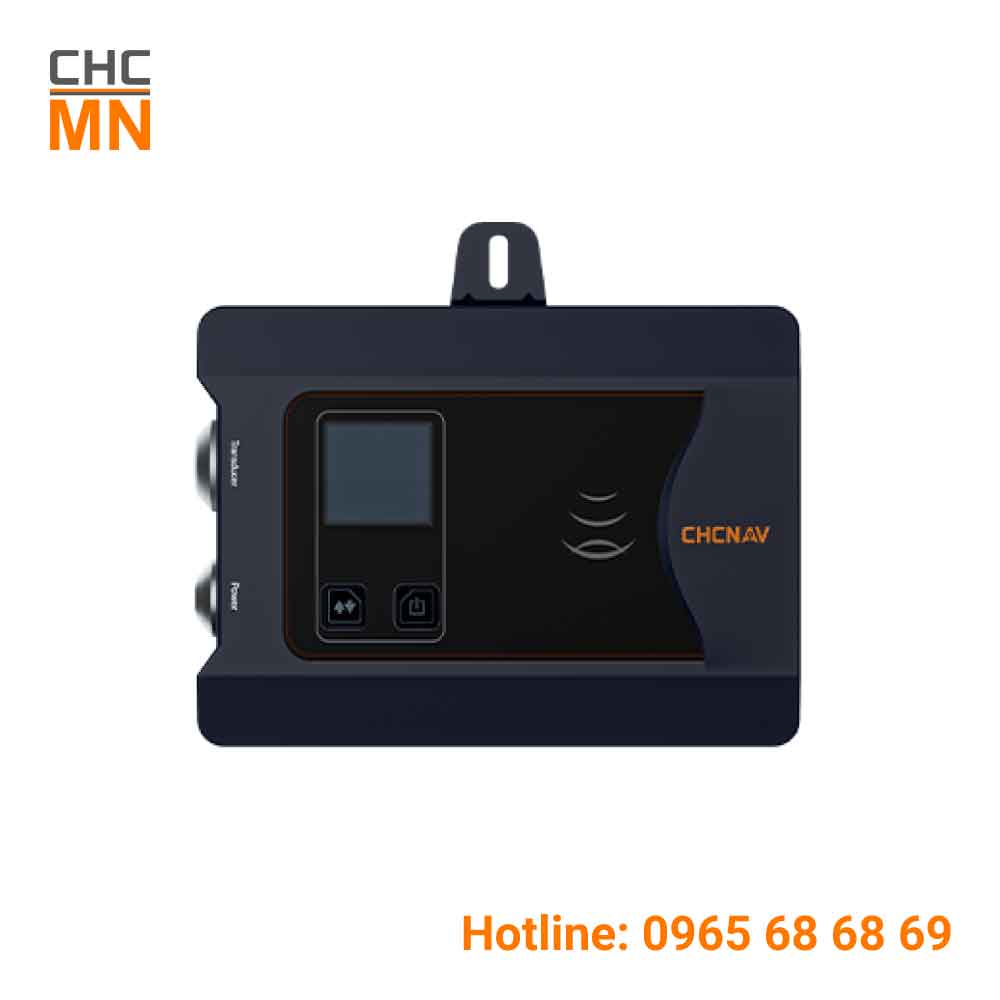

Cấu tạo Máy đo sâu hồi âm CHC D270
Máy đo sâu hồi âm CHC D270 có thiết kế nhỏ gọn, đạt chuẩn IP67 chống nước và bụi. Cấu tạo tổng thể bao gồm:
- Thân máy hợp kim nhôm nguyên khối, chống va đập và ăn mòn trong môi trường nước mặn.
- Mặt trước tích hợp các cổng kết nối và đèn tín hiệu hoạt động.
- Đầu dò (transducer) được kết nối qua cổng riêng biệt, truyền và nhận sóng âm để tính toán độ sâu.
- Tích hợp GPS GNSS, giúp xác định tọa độ chính xác tại điểm đo.

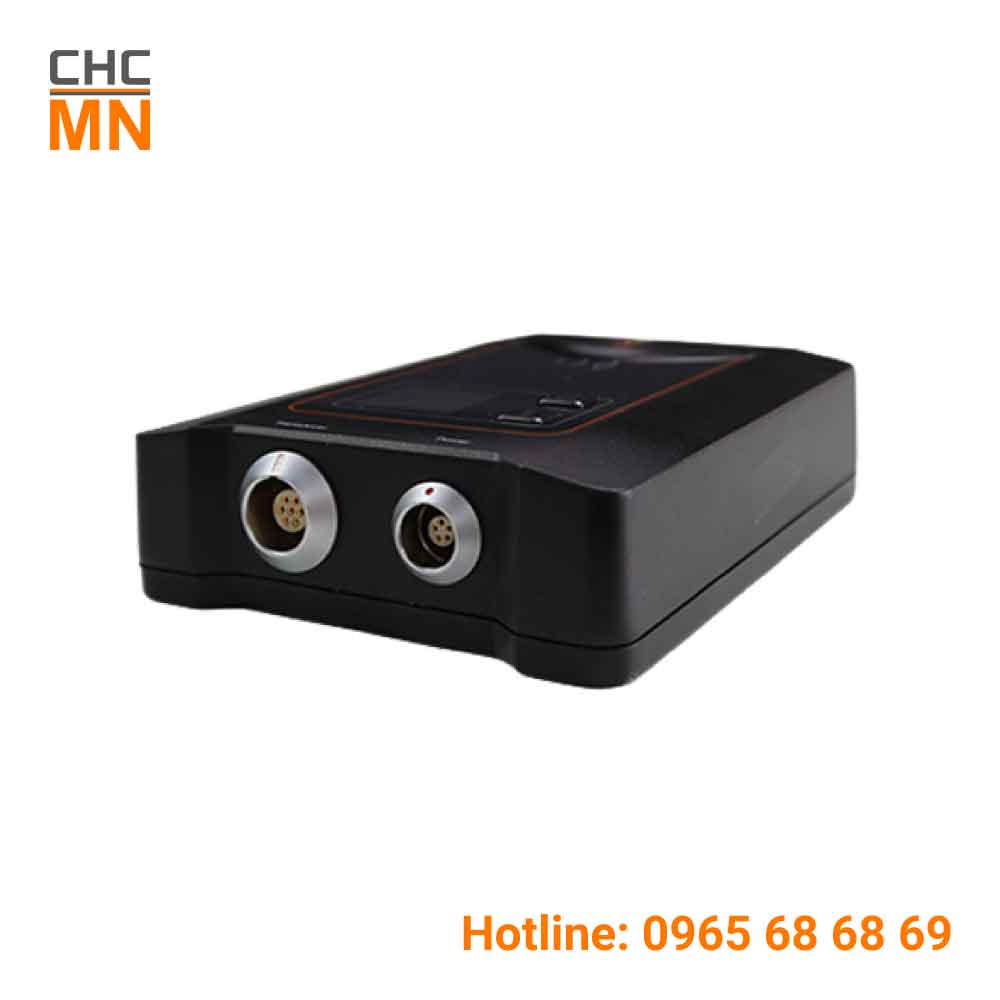

Các cổng giao tiếp trên thân Máy đo sâu hồi âm CHC D270
Máy CHC D270 được trang bị đầy đủ các cổng kết nối phục vụ nhiều mục đích sử dụng:
- Cổng NMEA: Truyền dữ liệu độ sâu sang máy tính hoặc thiết bị khác.
- Cổng nguồn DC-in: Vừa cấp nguồn, vừa cấp tín hiệu của máy đo sâu vào máy tính.
Các cổng này được bố trí rõ ràng, có nắp cao su bảo vệ giúp chống nước và bụi hiệu quả.

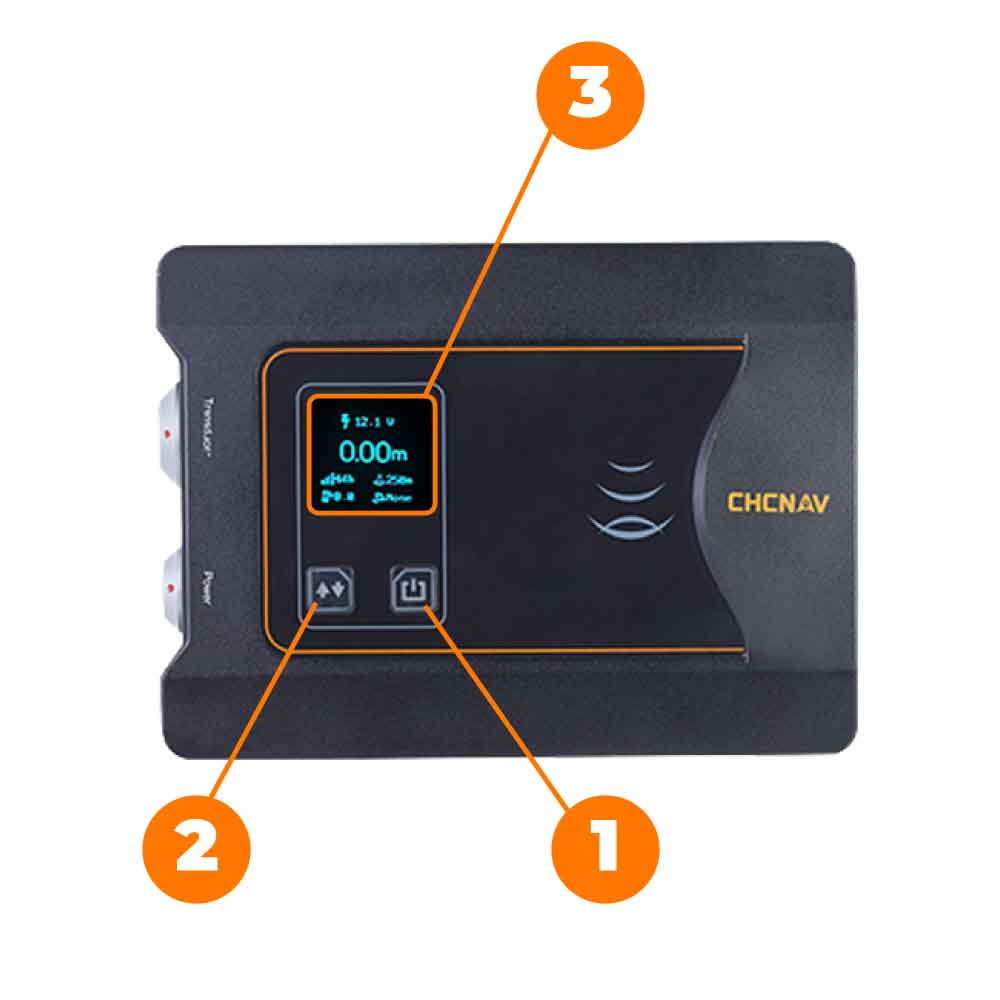

Khu vực nút nguồn và đèn tín hiệu
- Nút nguồn: Nhấn và giữ để đóng / mở màn hình hiển thị.
- Nút chức năng: Nhấn nút này để chuyển màn hình sang hiển thị dữ liệu (tốc độ âm thanh / gió lùa / nhiệt độ nước).
- Hệ thống đèn LED tín hiệu:
- Đèn nguồn: Báo trạng thái bật/tắt.
- Đèn GPS: Báo hiệu trạng thái thu tín hiệu GNSS.
- Đèn truyền dữ liệu: Cho biết hoạt động giao tiếp dữ liệu.
- Đèn trạng thái đo: Cho biết máy đang hoạt động đo hay chờ.
Các đèn tín hiệu giúp người dùng dễ dàng kiểm soát hoạt động của máy chỉ bằng quan sát trực quan.
Điểm nổi bật của Máy đo sâu hồi âm CHC D270
Thiết kế nhỏ gọn – mạnh mẽ: Trọng lượng nhẹ, dễ tích hợp lên các loại thuyền đo, kể cả UAV mặt nước.
Hoạt động ổn định trong nhiều điều kiện: Máy làm việc tốt cả trong môi trường nước đục, nước mặn, sông hồ và vùng nước nông.
Tích hợp GNSS RTK chính xác cao: Hỗ trợ đo sâu đi kèm với tọa độ tuyệt đối.
Dữ liệu đo theo thời gian thực: Cho phép hiển thị và xuất dữ liệu trực tiếp qua phần mềm trên máy tính hoặc thiết bị điều khiển.
Các tính năng nổi bật của Máy đo sâu hồi âm CHC D270
Công nghệ Single Beam Echo Sounder tần số 200 kHz: Đo chính xác địa hình đáy với sai số nhỏ.
Khả năng tích hợp dữ liệu GNSS: Cho kết quả đo độ sâu đi kèm tọa độ địa lý.
Tốc độ truyền dữ liệu nhanh và ổn định: Hỗ trợ kết nối với nhiều phần mềm khảo sát như Hypack, QINSy, hoặc CHC Hydro Survey.
Tự động nhận biết độ sâu, lọc nhiễu sóng ngầm: Giúp dữ liệu rõ ràng và chính xác.
Dễ sử dụng: Cấu hình máy nhanh chóng, thao tác đơn giản.
Công nghệ Single Beam Echo Sounder tần số 200 kHz
CHC D270 sử dụng công nghệ Single Beam Echo Sounder với tần số 200 kHz, cho phép thu nhận tín hiệu âm phản xạ từ đáy nước một cách rõ ràng và chính xác.
Ưu điểm của tần số 200 kHz: Giảm nhiễu, tăng khả năng phân giải và phù hợp với vùng nước nông, kênh rạch, ao hồ, vùng cửa sông.
Độ chính xác cao: Độ sai số đo chỉ ±1cm ± 0.1% độ sâu, giúp kết quả đo đạt tiêu chuẩn khảo sát quốc tế.
Tích hợp GNSS RTK đa hệ
Một trong những tính năng nổi bật nhất của CHC D270 là khả năng tích hợp định vị vệ tinh GNSS RTK:
- Hỗ trợ các hệ vệ tinh toàn cầu: GPS, GLONASS, BeiDou, Galileo.
- Cho phép gắn kết dữ liệu độ sâu với tọa độ địa lý chính xác theo thời gian thực.
- Rất phù hợp cho các dự án cần đo và lập bản đồ đáy nước chính xác, chẳng hạn: nạo vét cảng, xây dựng cầu, khảo sát sông ngòi.
Xuất dữ liệu thời gian thực – tương thích phần mềm khảo sát phổ biến
CHC D270 cho phép xuất dữ liệu thời gian thực qua các giao thức như NMEA, RS232, dễ dàng tích hợp với phần mềm khảo sát CHC HydroSurvey.
Dữ liệu đo độ sâu, tọa độ GNSS và trạng thái tín hiệu đều được đồng bộ chính xác, hỗ trợ lập bản đồ đáy và phân tích địa hình dưới nước.
Giao diện dễ sử dụng – cấu hình nhanh chóng
Thiết bị được thiết kế để tối ưu trải nghiệm người dùng:
- Chỉ với vài thao tác cấu hình đơn giản, người dùng có thể bắt đầu đo ngay.
- Đèn LED trạng thái giúp kiểm soát hoạt động trực quan: nguồn, GPS, truyền dữ liệu, đo sâu.
- Cổng kết nối linh hoạt phù hợp với cả người dùng chuyên nghiệp lẫn người mới.
Khả năng chống nhiễu tốt, hoạt động ổn định trong điều kiện phức tạp
Máy được trang bị thuật toán xử lý tín hiệu mạnh mẽ:
- Tự động loại bỏ nhiễu do sóng ngầm, dòng chảy, hoặc tạp âm từ môi trường.
- Giữ ổn định độ chính xác ngay cả khi môi trường nước thay đổi liên tục (nhiệt độ, độ mặn, độ đục).
- Tốc độ ghi dữ liệu 10 Hz đảm bảo bắt kịp từng thay đổi nhỏ của địa hình đáy nước.
Thiết kế bền bỉ – hoạt động linh hoạt nhiều môi trường
Vỏ nhôm nguyên khối, chống nước – chống bụi IP67, chịu lực tốt.
Hoạt động ổn định trong môi trường nước ngọt, nước mặn, và vùng ngập lụt.
Dễ dàng gắn lên tàu khảo sát, xuồng nhỏ, hoặc USV (tàu không người lái).
Thông số kỹ thuật của Máy đo sâu hồi âm CHC D270
Thông số đo lường | |
| Tần số | 200 kHz |
| Chiều rộng chùm tia | 6.5°±1° (200 kHz) |
| Phạm vi độ sâu | 0.15 m đến 200 m |
| Độ phân giải | 0.01 m |
| Độ chính xác | ± 0.01 m + 0.1% x D (D = Độ sâu) |
| Tốc độ lấy mẫu tối đa | 30 Hz |
| Phạm vi điều chỉnh tốc độ âm thanh | 1300 m/s đến 1700 m/s |
Điện năng | |
| Công suất truyền tải tối đa | 300 W |
| Tiêu thụ điện năng | 10 W |
| Nguồn điện bên ngoài | 10-36 V DC / 100-240 V AC |
Kết nối | |
| Hệ điều hành | Linux |
| Trang web | Hỗ trợ trang web PC/Di động/ỨNG DỤNG Android |
| Cổng | RS232 / Cổng mạng / Cổng chuyển đổi |
| Wi-Fi | 802.11n-2.4 GHz; Sức mạnh tối đa (eirp) 20dBm |
| Bluetooth | BT5.0, tương thích với BT2.X |
| Định dạng dữ liệu | CHCNAV, NAME SDDPT/SDDBT, Dạng sóng gốc |
| Lưu trữ | 8 GB, hỗ trợ máy chủ lưu trữ dữ liệu độ sâu của nước |
| Lời nhắc bằng giọng nói | Mẹo hỗ trợ nước nông |
| Cảm biến nhiệt độ nước | -55°C ~ +125°C, hiệu chỉnh tốc độ âm thanh theo thời gian thực |
Kích thước vật lý | |
| Kích thước (L x W x H) | 25.7 cm × 12 cm × 6.4 cm (bộ chuyển đổi) |
| Trọng lượng | 0.84 kg (host) 2.15 kg (bộ chuyển đổi) |
| Môi trường | Nhiệt độ hoạt động: -20°C ~ +60°C (-4°F ~ +140°F) Nhiệt độ lưu trữ: -40°C ~ +70°C (-40°F ~ +158°F) |
| Tiêu chuẩn bảo vệ | IP67 |
| Chất liệu | Hợp kim nhôm |
| Màn hình OLED | 1.46 inch, độ phân giải (ảnh chụp) 128 x 128 |

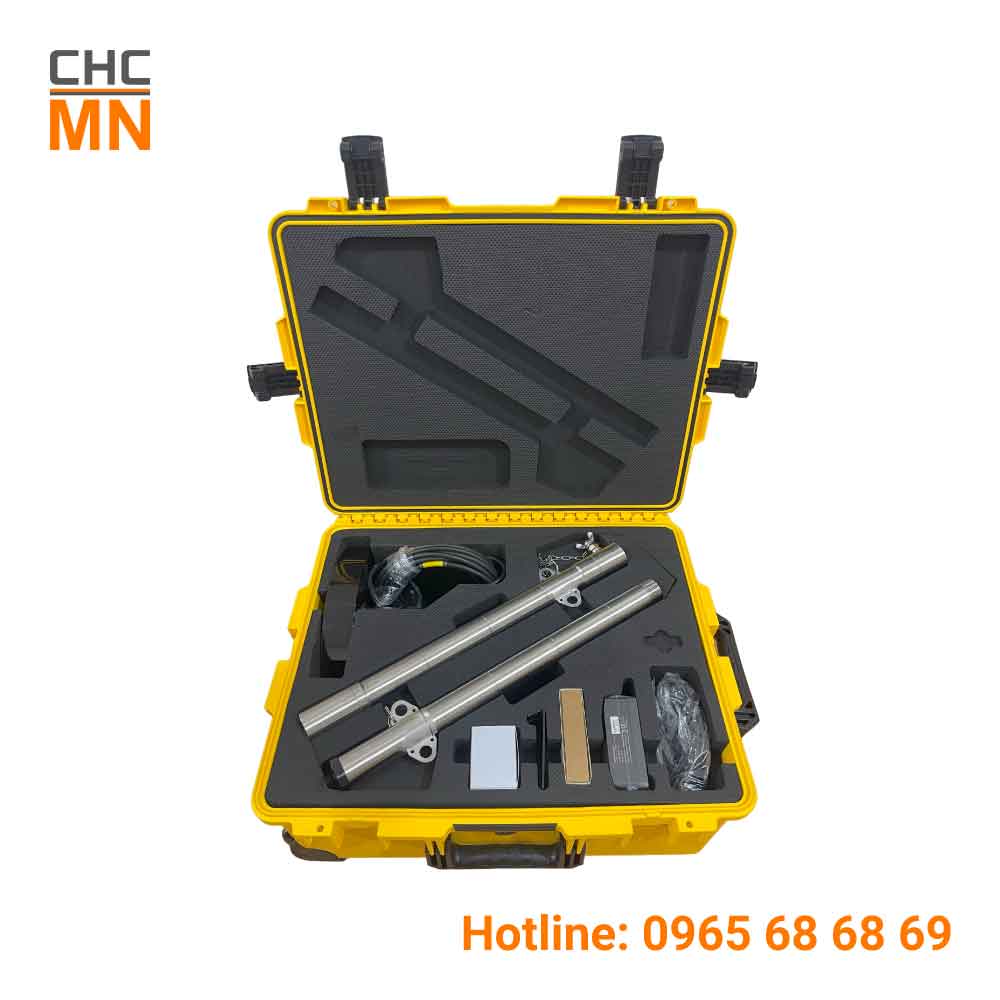

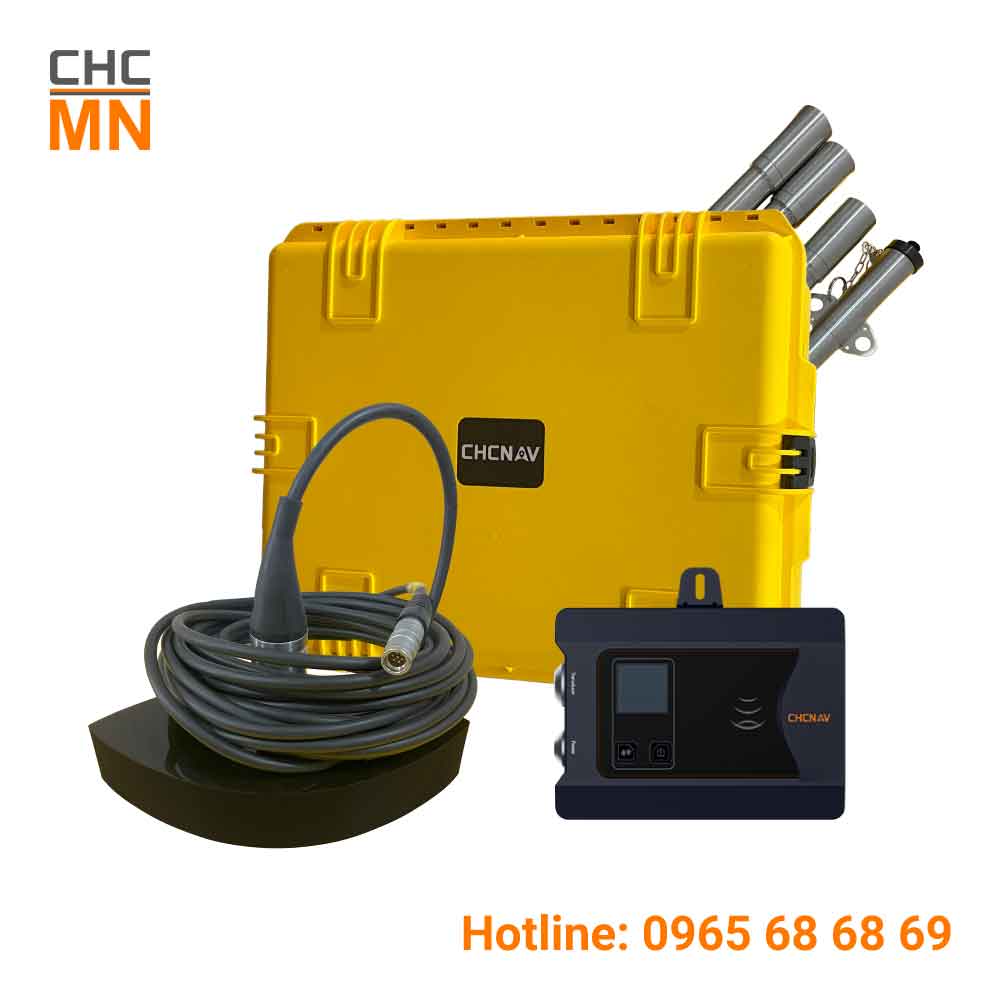

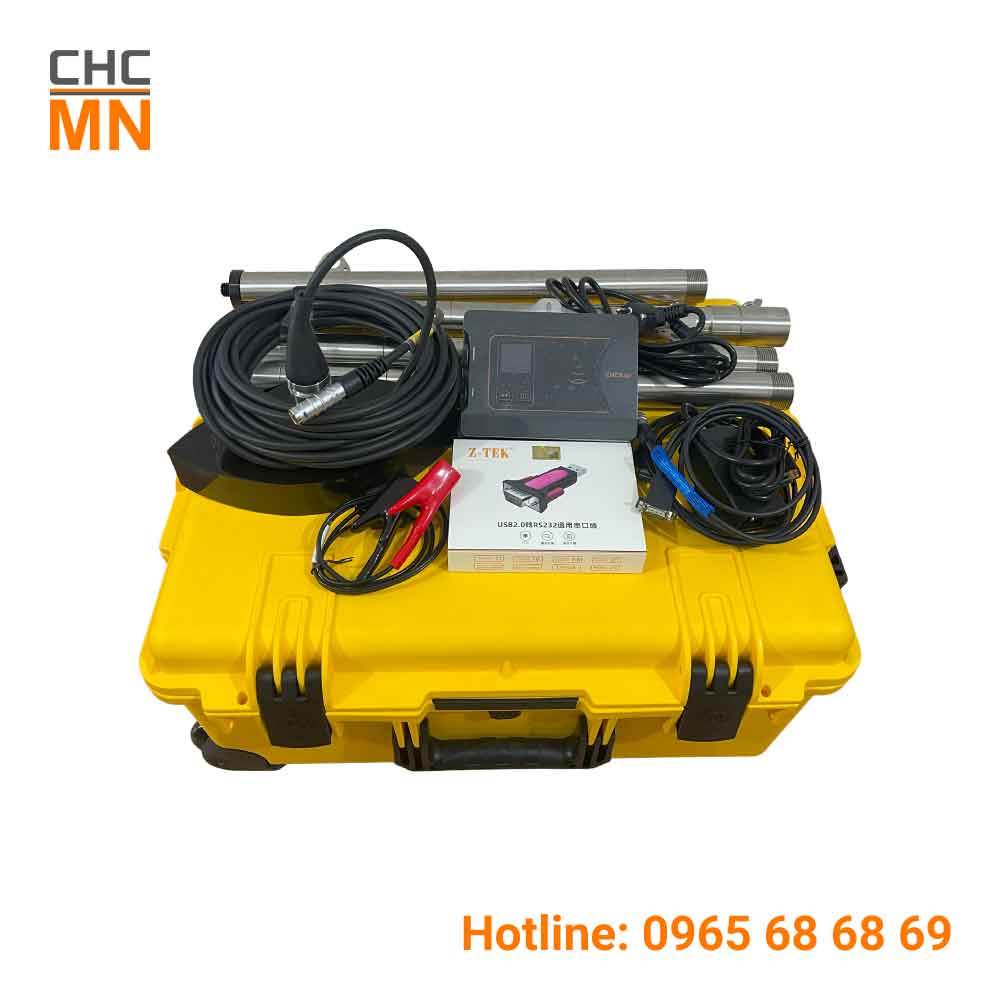

Trọn bộ Máy đo sâu hồi âm CHC D270
Khi mua Máy đo sâu hồi âm CHC D270, bạn sẽ nhận được trọn bộ bao gồm:
- Bộ chuyển đổi D270: Thiết bị chính với hệ điều hành Linux, tích hợp màn hình OLED 1.46 inch hiển thị thông tin như độ sâu, trạng thái GNSS và điện áp.
- Đầu dò 200 kHz: Tích hợp cảm biến nhiệt độ nước để hiệu chỉnh tốc độ âm thanh theo thời gian thực, giúp đo độ sâu chính xác hơn.
- Cột gắn đầu dò: Dùng để lắp đặt đầu dò trên các phương tiện như thuyền hoặc tàu khảo sát.
- Cáp kết nối: Bao gồm cáp nguồn và cáp truyền dữ liệu, hỗ trợ các giao thức kết nối như RS232, Bluetooth và Wi-Fi.
- Phần mềm hỗ trợ HydroSurvey: Phần mềm trên nền tảng Windows dùng để thu thập và xử lý dữ liệu khảo sát.
Giá bán Máy đo sâu hồi âm CHC D270
Để nhận báo giá chính xác và được tư vấn chi tiết, quý khách vui lòng liên hệ CHC Miền Nam để được hỗ trợ nhanh chóng.
Địa chỉ bán Máy đo sâu hồi âm CHC D270
Đừng bỏ lỡ cơ hội sở hữu công nghệ tiên tiến này! Liên hệ ngay với CHC Miền Nam để được tư vấn chi tiết và nhận ưu đãi đặc biệt trong tháng này!
CHC Miền Nam phân phối độc quyền sản phẩm CHCNAV tại Miền Nam, mang đến giải pháp đo đạc chính xác với công nghệ mới.
- Địa chỉ: 71 Trường Sơn, Phường 2, Quận Tân Bình, Thành phố Hồ Chí Minh, Việt Nam
- Điện thoại: 0965 68 68 69 – 0984 12 08 18
- Email: chcmiennamvn@gmail.com
- Các kênh truyền thông của CHC Miền Nam:
Máy đo sâu hồi âm CHC D270 là giải pháp hoàn hảo cho các chuyên gia khảo sát thủy văn, địa hình dưới nước và đo mực nước. Với thiết kế thông minh, công nghệ hiện đại và khả năng đo chính xác, CHC D270 xứng đáng là thiết bị đo sâu chuyên nghiệp, phục vụ tốt trong nhiều điều kiện và ứng dụng thực tế.
