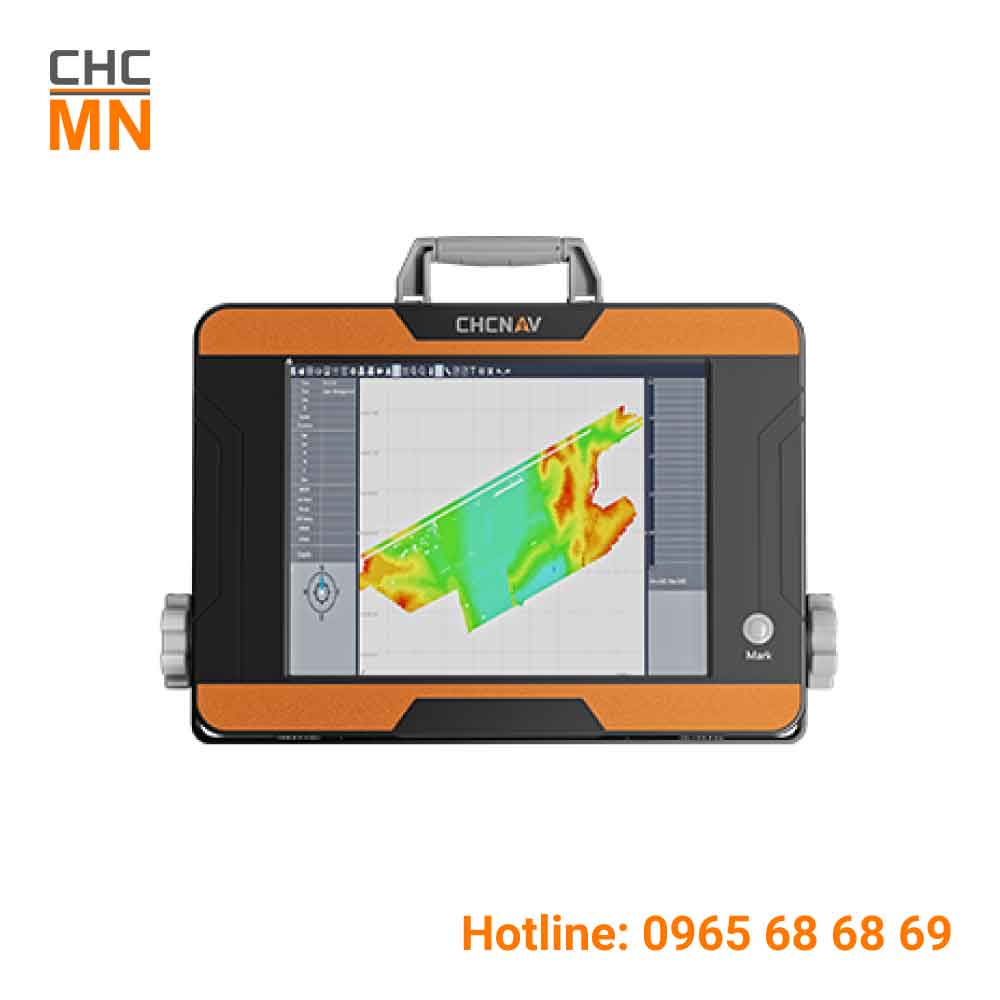

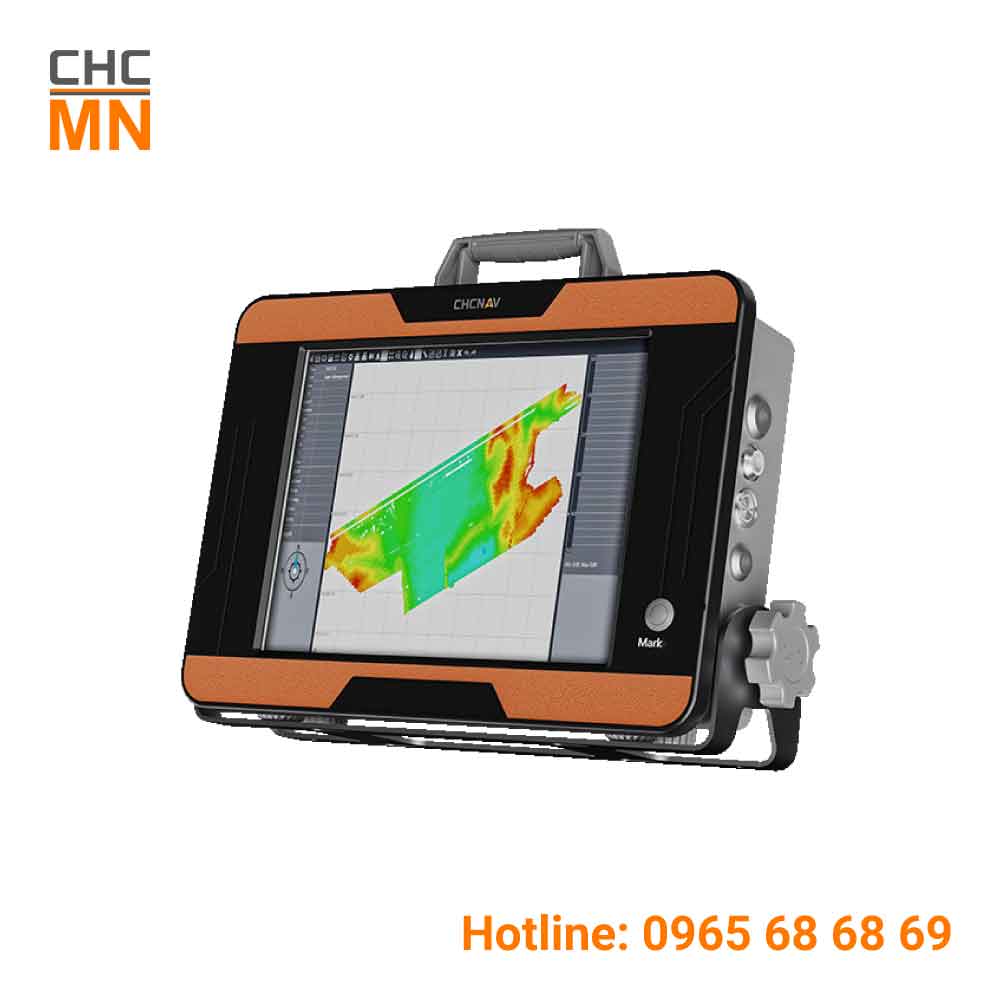

Máy đo sâu hồi âm CHC D390 là thiết bị khảo sát thủy văn chuyên nghiệp, ứng dụng công nghệ hồi âm đơn tia (Single Beam Echo Sounder), giúp đo chính xác địa hình đáy ở cả vùng nước nông lẫn sâu. Với khả năng tích hợp GNSS RTK, thiết kế công nghiệp chắc chắn và khả năng xuất dữ liệu thời gian thực, CHC D390 là lựa chọn hàng đầu cho các dự án đo đạc sông ngòi, cảng biển, và nạo vét thủy lợi.

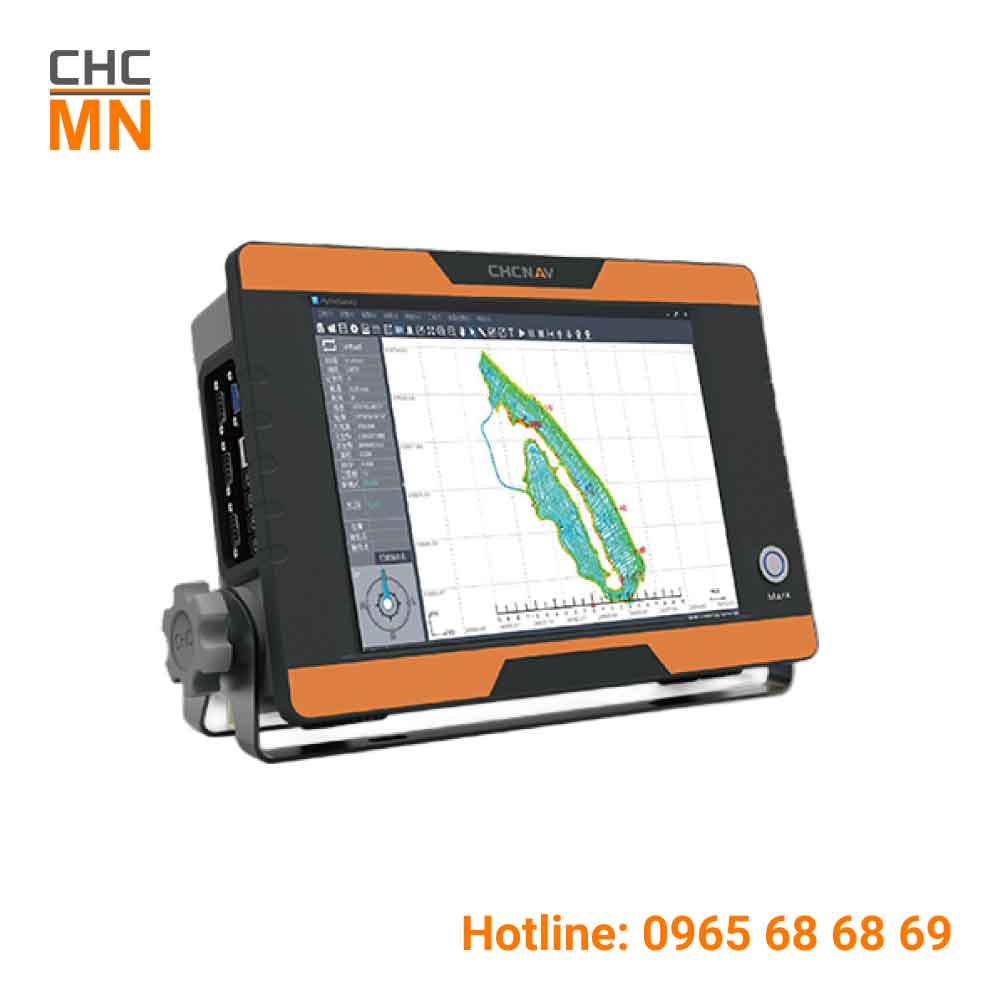

Cấu tạo Máy đo sâu hồi âm CHC D390

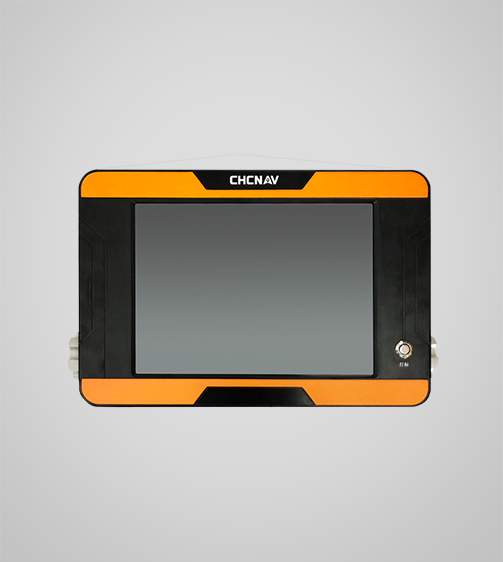

Máy đo sâu hồi âm CHC D390 sở hữu thiết kế cứng cáp, với tiêu chuẩn bảo vệ IP66 chống nước và bụi, phù hợp làm việc ngoài hiện trường khắc nghiệt. Các bộ phận chính gồm:

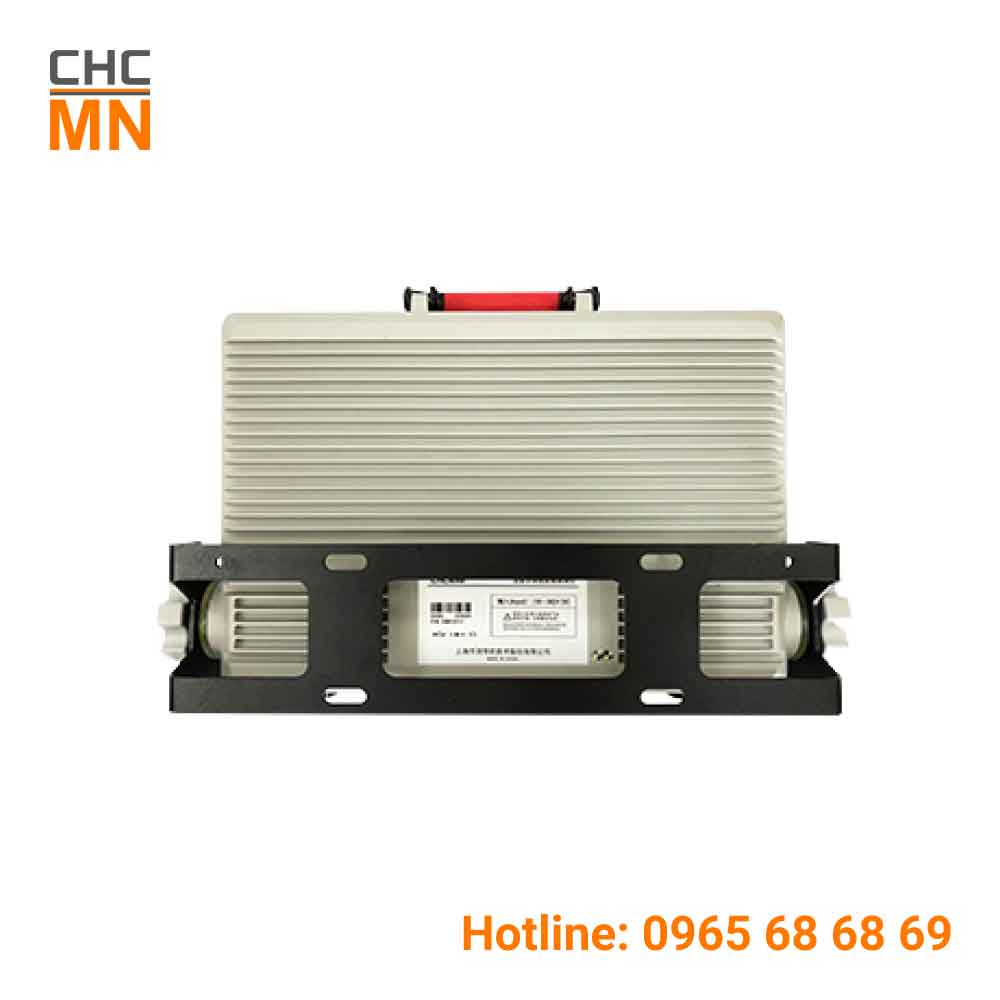

- Thân máy bằng hợp kim nhôm, nhẹ nhưng chịu lực tốt, chống ăn mòn.
- Màn hình cảm ứng 12 inch độ phân giải cao (1024 × 768 pixels), cho phép hiển thị dữ liệu rõ ràng và dễ dàng thao tác.
- Bộ xử lý 1.6 GHz, RAM 4 GB DDR3L và bộ nhớ trong 32 GB, chạy trên hệ điều hành Windows 10, giúp vận hành mượt mà và ổn định.
- Đầu dò (Transducer) sử dụng tần số kép: 200 kHz (nông) và công suất phát: lên đến 500 W.
- Anten GNSS RTK đa hệ (tích hợp hoặc gắn ngoài) để đồng bộ vị trí với dữ liệu độ sâu.

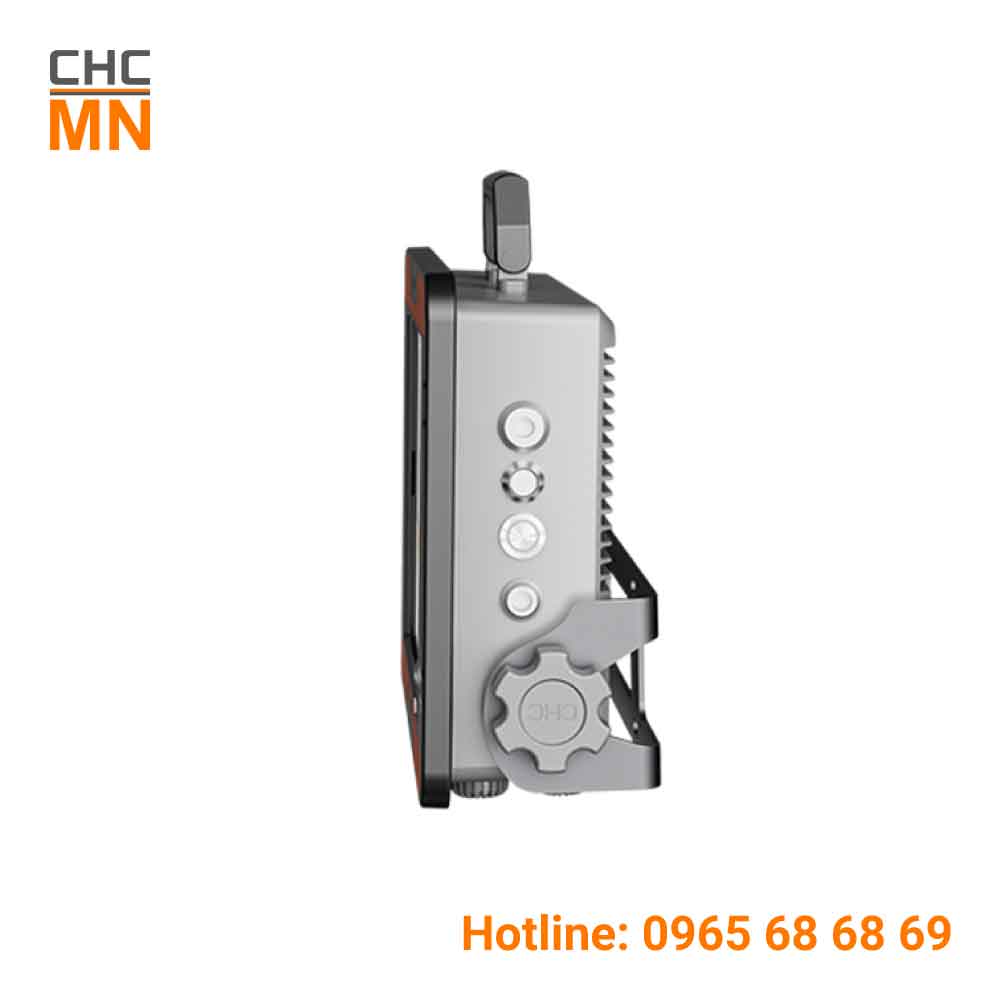

Các cổng giao tiếp trên thân Máy đo sâu hồi âm CHC D390
CHC D390 được trang bị đầy đủ các cổng kết nối phổ biến trong khảo sát thủy văn:
- Cổng RS232 (COM1 và COM2): Kết nối với GNSS ngoài, bộ điều khiển hoặc phần mềm khảo sát.
- Cổng USB Type-C (2 cổng USB 3.0 và 2 cổng USB 2.0): Truyền dữ liệu, cấu hình, và nâng cấp firmware.
- Cổng NMEA 0183: Kết xuất dữ liệu thời gian thực cho phần mềm như Hypack, QINSy.
- Cổng nguồn (DC-in): Dễ dàng kết nối với nhiều nguồn điện ngoài trời (9–36V).
Tất cả các cổng được bố trí gọn gàng và có nắp đậy cao su bảo vệ an toàn.
Khu vực nút nguồn và đèn tín hiệu
- Nút nguồn: Nhấn và giữ để đóng / mở màn hình hiển thị.
- Nút chức năng: Nhấn nút này để chuyển màn hình sang hiển thị dữ liệu (tốc độ âm thanh / gió lùa / nhiệt độ nước).
- Hệ thống đèn LED tín hiệu:
- Đèn nguồn (màu đỏ): Báo trạng thái bật/tắt.
- Đèn GNSS (màu xanh dương): Báo hiệu trạng thái thu tín hiệu vệ tinh.
- Đèn truyền dữ liệu (màu xanh lá nhấp nháy): Cho biết hoạt động giao tiếp dữ liệu.
- Đèn cảnh báo (màu vàng) :Có cảnh báo hoặc lỗi trong quá trình hoạt động; người dùng nên kiểm tra để khắc phục.
- Các đèn tín hiệu giúp người dùng dễ dàng kiểm soát hoạt động của máy chỉ bằng quan sát trực quan.
Điểm nổi bật của Máy đo sâu hồi âm CHC D390
Tần số 200 kHz với góc chùm tia 7°: Cung cấp độ phân giải cao và khả năng đo sâu chính xác trong nhiều điều kiện thủy văn khác nhau.
Dải đo sâu từ 0.15 m đến 300 m: Phù hợp cho các ứng dụng khảo sát từ vùng nước nông đến sâu.
Tốc độ lấy mẫu lên đến 60 Hz: Đảm bảo thu thập dữ liệu nhanh chóng và chính xác.
Khả năng điều chỉnh tốc độ âm thanh từ 1300 m/s đến 1700 m/s: Tăng độ chính xác trong các môi trường nước khác nhau.
Hệ điều hành Windows 10 tích hợp: Cho phép khởi động nhanh và vận hành ổn định.
Phần mềm HydroSurvey7: Hỗ trợ quản lý dự án từ định vị, điều hướng đến thu thập và xử lý dữ liệu.
Các tính năng nổi bật của Máy đo sâu hồi âm CHC D390
Đo sâu chính xác với tần số 200 kHz
CHC D390 sử dụng đầu dò tần số 200 kHz với góc chùm tia 7°, CHC D390 cung cấp khả năng đo sâu chính xác và độ phân giải cao, phù hợp cho các ứng dụng khảo sát đáy sông, hồ và vùng ven biển.
Tích hợp hệ điều hành Windows 10
Thiết bị chạy trên hệ điều hành Windows 10, cho phép khởi động nhanh chóng và vận hành ổn định, đồng thời hỗ trợ cài đặt và sử dụng các phần mềm khảo sát phổ biến.
D390 cho phép bắt đầu khảo sát ngay lập tức, tiết kiệm thời gian và cho kết quả nhanh hơn. Dữ liệu khảo sát được lưu trữ an toàn trong bộ nhớ trong và có thể sao lưu dễ dàng sang USB, đảm bảo tính linh hoạt tối đa.

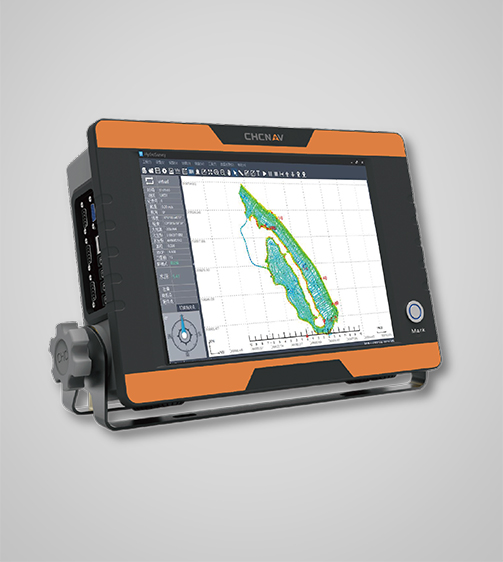

Phần mềm HydroSurvey7
Phần mềm HydroSurvey7 đi kèm giúp quản lý toàn bộ quy trình khảo sát, từ định vị, điều hướng đến thu thập và xử lý dữ liệu, xuất dữ liệu ở định dạng CSV, dễ dàng tích hợp với các phần mềm xử lý dữ liệu bên thứ ba.
Khả năng kết nối linh hoạt
CHC D390 hỗ trợ các giao thức kết nối tiêu chuẩn như NMEA, cho phép tích hợp dễ dàng với các thiết bị GNSS RTK và cảm biến chuyển động, đảm bảo độ chính xác cao trong định vị và đo sâu.
CHC D390 dễ dàng kết nối với bất kỳ máy thu GNSS RTK nào xuất dữ liệu NMEA tiêu chuẩn, đồng thời hỗ trợ tối ưu các máy thu GNSS của CHCNAV. Thiết bị giúp thực hiện khảo sát bathymetry với độ chính xác cao theo thời gian thực trên các vùng nước nông và trung bình.
Thông số kỹ thuật của Máy đo sâu hồi âm CHC D390
Thông số đo lường | |
| Tần số | 200 kHz |
| Công suất đầu ra | 500 W RMS max |
| Phạm vi độ sâu | 0.15 m đến 300 m |
| Độ chính xác | ±0.01 m + 0.1% độ sâu |
| Độ phân giải | 0.01m |
| Tốc độ lấy mẫu | Lên đến 60 Hz |
| Điều chỉnh độ nháp | 0 m đến 9.9 m |
| Vận tốc âm thanh | 1300 m/s đến 1700 m/s |
| Đầu ra dữ liệu | User defind CHCNAV NMEA SDDPT/SDDBT Original Waveform |
| Màn hình | Màn hình cảm ứng điện dung 12 inch |
| Độ phân giải | HD 1024 x 768 pixel |
| Giao diện | 2 cổng RS-232 serial 2 cổng USB 3.0 2 cổng USB 2.0 |
| RAM | 4 GB DDR 3L 1600 MHz |
| ROM | 32 GB |
| CPU | 1.6 GHz |
| Tiêu thụ điện năng | 25 W |
Kích thước vật lý | |
| Kích thước (L x W x H) | 36.5 cm x 25.8 cm x 0.95 cm |
| Trọng lượng | 4.7 kg |
| Công suất | 300 W |
| Nguồn điện đầu vào | 10 V DC đến 30 V DC |
| Nhiệt độ | -30°C đến + 60°C (-22°F đến + 140°F) |
| Tiêu chuẩn bảo vệ | IP66 |

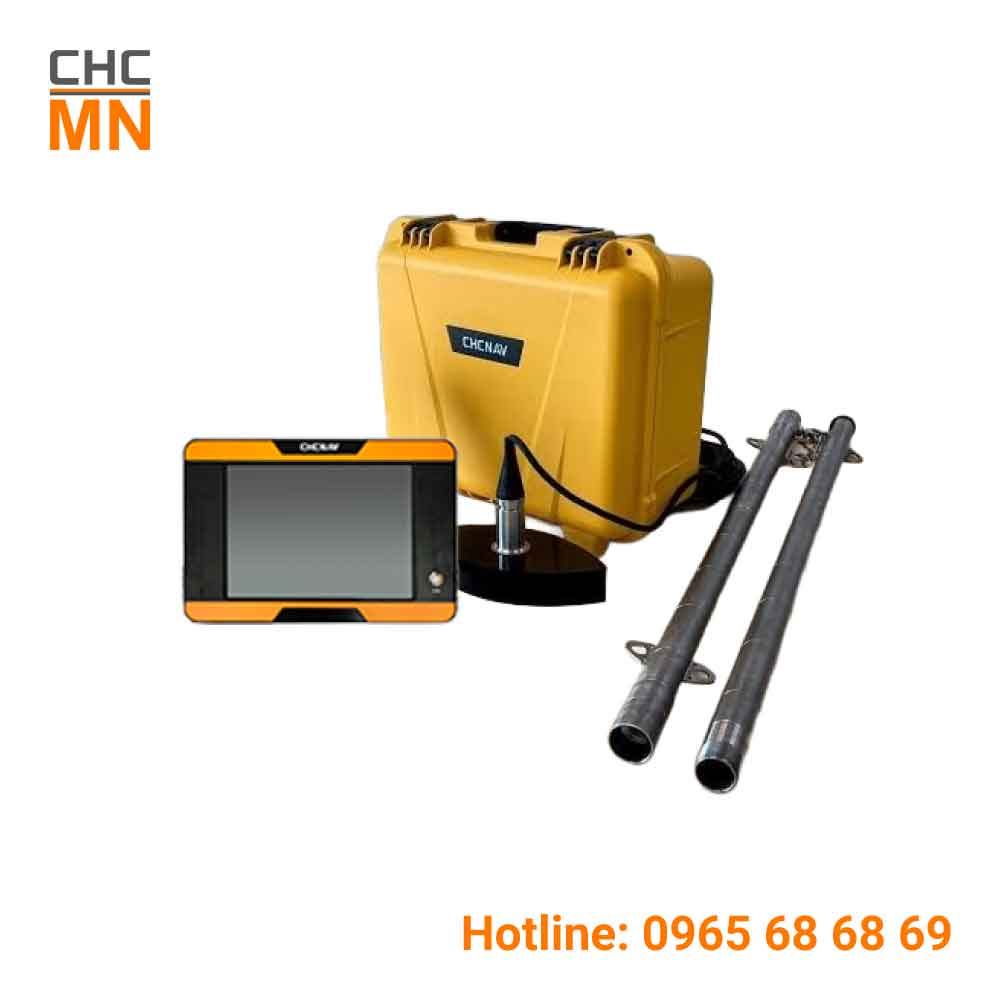

Trọn bộ Máy đo sâu hồi âm CHC D390
Khi mua Máy đo sâu hồi âm CHC D390, bạn sẽ nhận được trọn bộ bao gồm:
- Máy chính D390: Thiết bị chính với vỏ nhôm hợp kim chuẩn IP66, tích hợp màn hình cảm ứng 12 inch và phần mềm HydroSurvey7 để hiển thị và xử lý dữ liệu đo sâu.

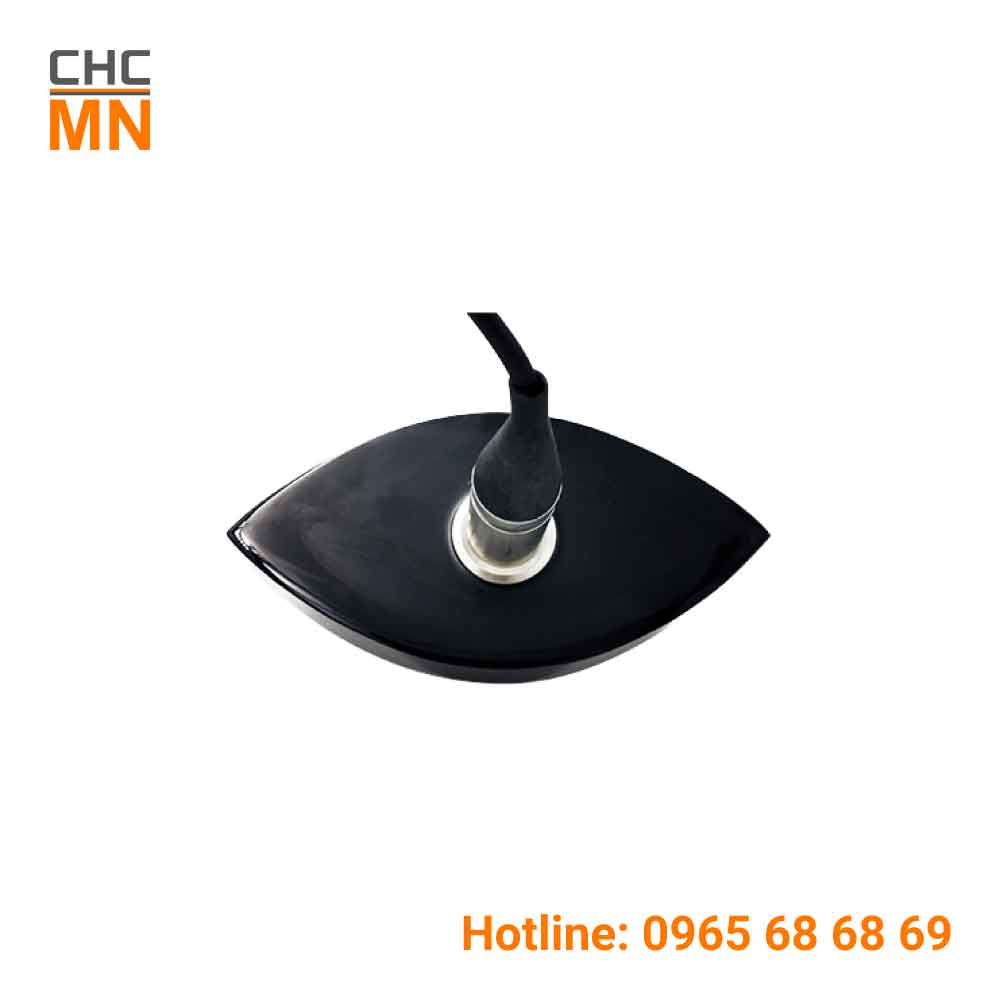

- Đầu dò 200 kHz: Tích hợp cảm biến nhiệt độ nước để hiệu chỉnh tốc độ âm thanh theo thời gian thực, giúp đo độ sâu chính xác hơn. Góc chùm tia 7 độ cung cấp độ phân giải theo hướng và ngang tập trung, giúp giảm nhiễu từ các vật cản xung quanh, duy trì khả năng xuyên sâu tốt.
- Cột gắn đầu dò: Dùng để lắp đặt đầu dò trên các phương tiện như thuyền hoặc tàu khảo sát.
- Cáp kết nối: Bao gồm cáp nguồn và cáp truyền dữ liệu, hỗ trợ các giao thức kết nối như RS232, Bluetooth và Wi-Fi.
Phần mềm hỗ trợ HydroSurvey7: Phần mềm trên nền tảng Windows dùng để thu thập và xử lý dữ liệu khảo sát.
