Cách sử dụng máy toàn đạc Nikon chính xác và hiệu quả trong đo đạc

Trong lĩnh vực trắc địa và xây dựng, máy toàn đạc điện tử đã trở thành thiết bị không thể thiếu. Trong đó, máy toàn đạc Nikon nổi bật với độ chính xác cao, dễ sử dụng và độ bền bỉ theo thời gian. Tuy nhiên, để khai thác tối đa khả năng của thiết bị, người dùng cần nắm vững cách sử dụng máy toàn đạc Nikon sao cho đúng kỹ thuật. Bài viết này sẽ hướng dẫn chi tiết từng bước sử dụng, kèm theo kinh nghiệm thực tế giúp bạn đo đạc chính xác và hiệu quả hơn.

1. Máy toàn đạc Nikon là gì?

Máy toàn đạc Nikon là thiết bị trắc địa điện tử được sản xuất bởi hãng Nikon – Nhật Bản, chuyên dùng trong đo đạc bản đồ, xây dựng, giao thông và quản lý đất đai. Thiết bị này tích hợp nhiều tính năng:

  • Đo góc (ngang, đứng).
  • Đo khoảng cách (bằng tia laser hoặc phản xạ gương).
  • Tính toán tọa độ, cao độ và diện tích trực tiếp.
  • Lưu trữ và truyền dữ liệu sang máy tính hoặc thiết bị ngoại vi.

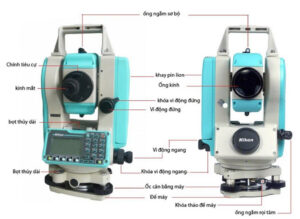

Cấu tạo ngoài cơ bản máy toàn đạc Nikon
Cấu tạo ngoài cơ bản máy toàn đạc Nikon

Nút chức năng máy toàn đạc Nikon

[PWR]: Nút bật, tắt nguồn.

[¤]: Nút bóng đèn màn hình.

[Mode]: Nút thay đổi chế độ chữ sang số.

[ESC]: Nút thoát.

[REC] / [ENT]: Nút chọn để lưu, hoặc chấp nhận.

[MSR1] / [MSR2]: Nút đo số 1, nút đo số 2.

[DSP]: Nút lật trang màn hình.

[ANG]: Nút chức năng góc.

[►]: Nút di chuyển, xóa 1 ký tự.

Nút chương trình

[USR] / [USR]: Nút do người dùng đặt.

[COD]: Nút code.

[PRG]: Programs (phím chương trình ứng dụng).

[DAT]: Data (dữ liệu).

[STN]: Station: Nút cài đặt trạm máy.

[S-O]: Bố trí điểm ra thực địa.

[O/S]: Offset: Các chương trình Offset.

Nhờ sự chính xác và độ bền cao, Nikon hiện là thương hiệu phổ biến trong các dự án đo đạc tại Việt Nam.

2. Ưu điểm của máy toàn đạc Nikon

Trước khi tìm hiểu cách sử dụng máy toàn đạc Nikon, bạn cần biết rõ ưu điểm của dòng thiết bị này:

  • Dễ vận hành: Giao diện thân thiện.
  • Độ chính xác cao: Sai số chỉ từ ±2 giây đến ±5 giây tùy model.
  • Đo nhanh và hiệu quả: Tốc độ đo khoảng cách dưới 1 giây.
  • Bộ nhớ lớn: Lưu trữ hàng nghìn điểm đo.
  • Kết nối linh hoạt: Cổng USB, Bluetooth, truyền dữ liệu dễ dàng.
  • Độ bền: Thiết kế chống nước, chống bụi, phù hợp môi trường công trình khắc nghiệt.

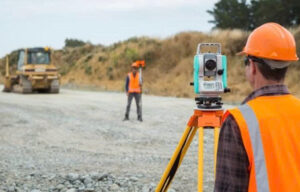

Ưu điểm của máy toàn đạc Nikon
Ưu điểm của máy toàn đạc Nikon

3. Chuẩn bị trước khi sử dụng máy toàn đạc Nikon

Để việc đo đạc diễn ra chính xác, bạn cần chuẩn bị kỹ lưỡng:

  • Kiểm tra pin và bộ nhớ: Đảm bảo pin đủ dung lượng cho cả ca đo, bộ nhớ còn trống để lưu dữ liệu.
  • Chuẩn bị chân máy: Phải chắc chắn, cân bằng và đặt trên nền ổn định.
  • Gương phản xạ (prism): Kiểm tra độ sạch, tránh bụi bẩn làm sai số đo.
  • Công cụ kèm theo: Sổ đo, bút, dây dọi tâm, bộ dụng cụ căn chỉnh.

4. Tổng quát cách sử dụng máy toàn đạc Nikon

Cách sử dụng máy toàn đạc Nikon
Cách sử dụng máy toàn đạc Nikon

Dưới đây là quy trình cách sử dụng máy toàn đạc Nikon trong đo đạc thực địa:

Bước 1: Lắp đặt và cân bằng máy

  • Gắn máy toàn đạc Nikon lên chân máy.
  • Dùng bằng cơ quang học hoặc laser để đưa máy đúng tâm mốc.
  • Vặn ốc cân bằng, kết hợp bọt thủy tròn và bọt thủy dài để máy đạt trạng thái cân bằng tuyệt đối.

Bước 2: Khởi động máy

  • Bật nguồn máy.
  • Cài đặt các thông số cơ bản: đơn vị đo (mét/foot), chế độ đo khoảng cách (gương hoặc không gương).

Bước 3: Nhập dữ liệu mốc

  • Nếu dùng phương pháp giao hội thuận, nhập tọa độ điểm mốc gốc (station point) và hướng chuẩn (backsight point).
  • Nếu dùng phương pháp giao hội nghịch, bạn có thể chọn chế độ free station để xác định tọa độ từ nhiều điểm tham chiếu.

Bước 4: Đo khoảng cách và góc

  • Hướng ống kính về gương phản xạ, lấy nét chính xác.
  • Nhấn nút đo để máy ghi lại khoảng cách, góc ngang, góc đứng.
  • Dữ liệu sẽ tự động lưu vào bộ nhớ.

Bước 5: Tính toán tọa độ

  • Máy tự động tính toán tọa độ điểm đo dựa trên mốc chuẩn đã nhập.
  • Kết quả hiển thị ngay trên màn hình, bao gồm: tọa độ X, Y, Z.

Bước 6: Truyền và lưu trữ dữ liệu

  • Sau khi hoàn tất đo đạc, kết nối máy với máy tính qua cáp USB hoặc Bluetooth.
  • Xuất dữ liệu sang phần mềm chuyên dụng như AutoCAD, Civil 3D hoặc phần mềm nội bộ của Nikon để xử lý.

Xem thêm hướng dẫn sử dụng máy toàn đạc

5. Lưu ý quan trọng khi sử dụng máy toàn đạc Nikon

Để đảm bảo kết quả đo chính xác, bạn cần lưu ý:

  • Luôn cân bằng máy trước khi đo.
  • Không để ánh sáng trực tiếp chiếu vào ống kính gây sai số.
  • Bảo quản máy trong hộp chống sốc, tránh va đập.
  • Định kỳ hiệu chỉnh máy tại trung tâm dịch vụ để duy trì độ chính xác.

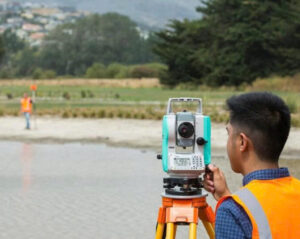

6. Kinh nghiệm đo đạc thực tế với máy toàn đạc Nikon

Một số kinh nghiệm hữu ích từ kỹ sư trắc địa lâu năm:

  • Luôn đo kiểm tra lại tọa độ mốc sau khi thiết lập trạm máy để loại bỏ sai số ngẫu nhiên.
  • Chia nhỏ khu vực đo nếu địa hình rộng, tránh nhập nhằng dữ liệu.
  • Kiểm tra điểm đóng (checkpoint): So sánh tọa độ thực đo với tọa độ chuẩn để đảm bảo sai số nằm trong giới hạn cho phép.

7. Lợi ích khi nắm vững cách sử dụng máy toàn đạc Nikon

Việc hiểu và áp dụng đúng cách sử dụng máy toàn đạc Nikon sẽ mang lại nhiều lợi ích:

  • Đảm bảo kết quả đo chính xác, hạn chế sai sót.
  • Tiết kiệm thời gian và nhân lực trong công trình.
  • Tăng tuổi thọ thiết bị nhờ sử dụng và bảo quản đúng cách.
  • Dễ dàng xử lý dữ liệu, phục vụ các phần mềm thiết kế và thi công.

8. Địa chỉ mua máy đo đạc đất chính hãng, uy tín

CHC MIỀN NAM PHÂN PHỐI CHÍNH HÃNG MÁY GPS RTK CHCNAV
CHC MIỀN NAM PHÂN PHỐI CHÍNH HÃNG MÁY GPS RTK CHCNAV

CÔNG TY CỔ PHẦN CÔNG NGHỆ CHC MIỀN NAM

Chuyên cung cấp các thiết bị trắc địa chất lượng cao với dịch vụ hậu mãi tốt. Đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực cung cấp máy RTK và các thiết bị GPS.

Địa chỉ: 71 Trường Sơn, Phường Tân Sơn Hòa, Thành phố Hồ Chí Minh, Việt Nam

Điện thoại: 0965 68 68 690984 12 08 18

Email: chcmiennamvn@gmail.com

Website: chcmiennam.com

Facebook

Tiktok

Youtube

9. Kết luận

Máy toàn đạc Nikon là thiết bị trắc địa mạnh mẽ, đáng tin cậy cho nhiều loại hình đo đạc. Tuy nhiên, độ chính xác của kết quả phụ thuộc rất nhiều vào việc người dùng có nắm đúng quy trình hay không. Với quy trình tổng quát cách vận hành máy toàn đạc Nikon ở trên, hy vọng bạn đã nắm rõ cách sử dụng máy toàn đạc Nikon để áp dụng vào công việc thực tế.

Khi sử dụng thành thạo, bạn sẽ thấy công việc đo đạc trở nên nhanh chóng, hiệu quả và an toàn hơn, đồng thời khai thác tối đa tiềm năng của thiết bị.
