Công dụng máy kinh vĩ trong đo góc, bố trí công trình và khảo sát trắc địa

Công dụng máy kinh vĩ là một trong những chủ đề quan trọng đối với những người làm công tác trắc địa, xây dựng và khảo sát địa hình. Máy kinh vĩ được thiết kế chuyên dụng để đo các góc trong mặt bằng và góc đứng, từ đó hỗ trợ xác định hướng, bố trí điểm, kiểm tra vị trí và thực hiện nhiều công việc kỹ thuật trên công trường.

So với các thiết bị trắc địa hiện đại như máy toàn đạc điện tử hay GNSS RTK, máy kinh vĩ có cấu tạo và chức năng đơn giản hơn. Tuy nhiên, thiết bị này vẫn được sử dụng trong nhiều công việc đo đạc nhờ khả năng đo góc trực tiếp, thao tác tương đối đơn giản và đáp ứng tốt những công việc không yêu cầu xác định tọa độ bằng vệ tinh.

Vậy công dụng máy kinh vĩ cụ thể là gì? Máy được sử dụng như thế nào trong đo góc, bố trí công trình và khảo sát trắc địa? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

1. Máy kinh vĩ là gì?

Máy kinh vĩ là thiết bị đo đạc trắc địa dùng chủ yếu để đo góc ngang và góc đứng. Thiết bị có một ống kính ngắm giúp người sử dụng quan sát mục tiêu, kết hợp với hệ thống bàn độ và các cơ cấu quay để xác định hướng và góc giữa các điểm.

Tùy theo công nghệ, máy kinh vĩ hiện nay có thể được chia thành hai nhóm chính:

• Máy kinh vĩ quang học: đọc trị số góc thông qua hệ thống quang học và bàn độ.
• Máy kinh vĩ điện tử: sử dụng bộ mã hóa góc điện tử và màn hình để hiển thị kết quả đo.

Một số máy kinh vĩ điện tử còn được tích hợp các tính năng hỗ trợ như đo khoảng cách bằng dây chữ thập, bù nghiêng hoặc lưu trữ dữ liệu, tùy từng model.

Về nguyên lý cơ bản, máy kinh vĩ được đặt trên chân máy và cân bằng chính xác. Sau đó, người đo hướng ống kính về các điểm cần quan sát để xác định góc giữa các hướng ngắm.

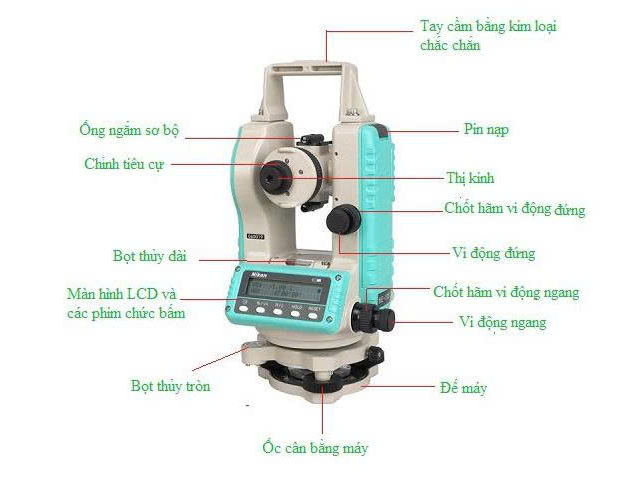

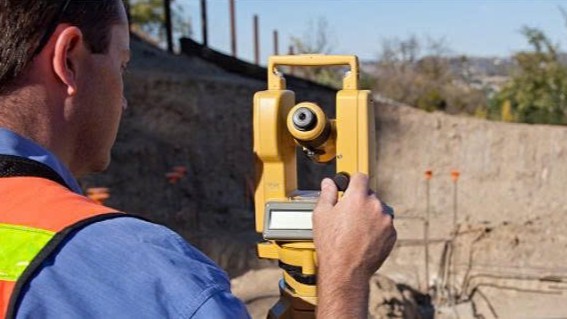

2. Công dụng máy kinh vĩ trong đo góc

Đây là công dụng cơ bản và quan trọng nhất của máy kinh vĩ.

Đo góc ngang

Máy kinh vĩ có thể dùng để đo góc giữa hai hướng trên mặt phẳng ngang. Ví dụ, người đo cần xác định góc giữa hướng từ điểm A đến B và hướng từ điểm A đến C.

Quy trình cơ bản gồm:

• Đặt máy tại điểm cần đo.
• Cân bằng và định tâm máy.
• Ngắm về điểm thứ nhất.
• Đặt hướng hoặc đọc trị số bàn độ.
• Quay máy sang điểm thứ hai.
• Đọc trị số góc.
• Tính hoặc ghi nhận góc cần đo.

Việc đo góc ngang được sử dụng trong nhiều công việc như thành lập lưới khống chế, khảo sát địa hình, xác định hướng tuyến và bố trí công trình.

Đo góc đứng

Bên cạnh góc ngang, máy kinh vĩ còn có thể đo góc đứng hoặc góc thiên đỉnh, tùy theo cách hiển thị và hệ quy chiếu của từng loại máy.

Góc đứng giúp người đo xác định độ nghiêng của đường ngắm so với phương ngang hoặc phương đứng.

Ứng dụng của phép đo này có thể bao gồm:

• Kiểm tra độ dốc.
• Xác định chênh cao giữa các điểm.
• Đo các góc nghiêng của địa hình.
• Hỗ trợ xác định chiều cao hoặc vị trí của đối tượng.
• Phục vụ một số bài toán trắc địa gián tiếp.

Trong thực tế, khi kết hợp góc đứng với khoảng cách đo được, người sử dụng có thể thực hiện các phép tính liên quan đến chênh cao hoặc khoảng cách ngang.

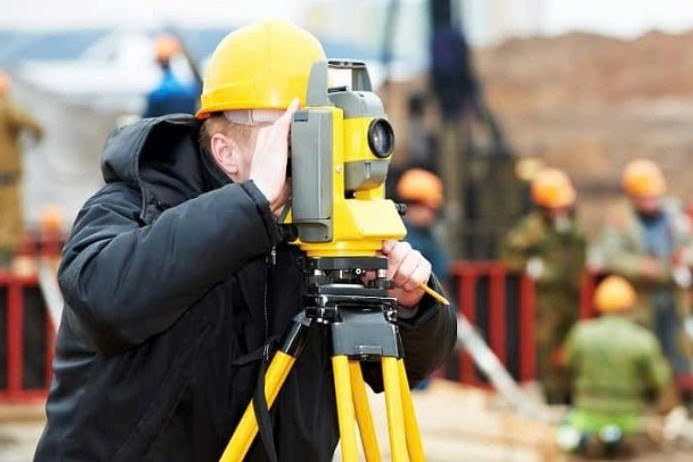

3. Công dụng máy kinh vĩ trong bố trí công trình

Một trong những ứng dụng phổ biến của máy kinh vĩ là bố trí công trình.

Bố trí công trình là quá trình chuyển các yếu tố thiết kế từ bản vẽ ra thực địa. Trong đó, việc xác định đúng hướng và góc là yếu tố rất quan trọng.

Bố trí góc

Máy kinh vĩ có thể được sử dụng để bố trí một góc thiết kế ngoài thực địa.

Ví dụ, tại điểm A đã biết, kỹ thuật viên cần bố trí hướng AC tạo với hướng AB một góc nhất định.

Người đo có thể:

• Đặt máy tại A.
• Định hướng theo đường AB.
• Quay máy đến trị số góc thiết kế.
• Đánh dấu hướng mới trên thực địa.
• Dùng hướng này để xác định vị trí cần bố trí.

Phương pháp này thường được áp dụng khi triển khai trục công trình, góc móng hoặc các hướng thiết kế trên công trường.

Bố trí đường thẳng và trục công trình

Máy kinh vĩ cũng hỗ trợ xác định và kéo dài một đường thẳng.

Sau khi định hướng về một điểm đã biết, người sử dụng có thể quay hoặc đảo ống kính để xác định các điểm nằm trên cùng một hướng.

Ứng dụng có thể gặp trong:

• Bố trí trục nhà.
• Bố trí trục móng.
• Xác định tim tuyến.
• Kéo dài đường thẳng.
• Xác định hướng của các hạng mục xây dựng.

Đối với những công trình có yêu cầu độ chính xác cao, máy kinh vĩ có thể được sử dụng kết hợp với các thiết bị trắc địa khác để kiểm tra và đối chiếu kết quả.

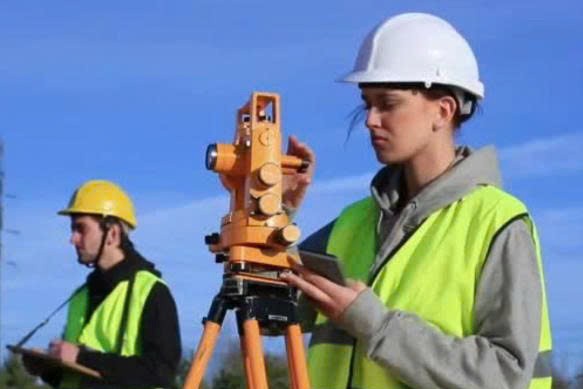

4. Sử dụng máy kinh vĩ trong khảo sát trắc địa

Trong công tác khảo sát, máy kinh vĩ được sử dụng để thu thập các thông tin liên quan đến hướng và góc của các điểm đo.

Khảo sát địa hình

Máy kinh vĩ có thể hỗ trợ đo góc ngang, góc đứng và kết hợp với các số liệu khoảng cách để phục vụ công tác khảo sát.

Từ các số liệu thu thập được, kỹ thuật viên có thể thực hiện các phép tính cần thiết nhằm xác định vị trí tương đối và độ cao của điểm.

Tuy nhiên, đối với khảo sát địa hình hiện đại cần thu thập số lượng điểm lớn, máy toàn đạc điện tử hoặc GNSS RTK thường thuận tiện hơn nhờ khả năng đo và quản lý dữ liệu tự động.

Đo đường chuyền

Trong trắc địa, đường chuyền là phương pháp sử dụng một chuỗi các điểm liên kết với nhau thông qua các cạnh và góc.

Máy kinh vĩ có thể được sử dụng để đo các góc của đường chuyền. Khi kết hợp với khoảng cách giữa các điểm, người đo có thể tính toán tọa độ các điểm theo phương pháp phù hợp.

Đây là một trong những ứng dụng có tính nền tảng của máy kinh vĩ trong trắc địa truyền thống.

Đo kiểm tra hướng và độ vuông góc

Máy kinh vĩ cũng có thể được sử dụng để kiểm tra quan hệ hình học giữa các đường.

Chẳng hạn, trong thi công xây dựng, kỹ thuật viên có thể sử dụng máy để kiểm tra:

• Hai đường có cùng phương hay không.
• Một đường có vuông góc với đường khác hay không.
• Trục công trình có bị lệch hướng không.
• Hướng của hạng mục thi công có đúng thiết kế không.

Đây là lý do máy kinh vĩ vẫn có giá trị trong nhiều công việc kiểm tra kỹ thuật trên công trường.

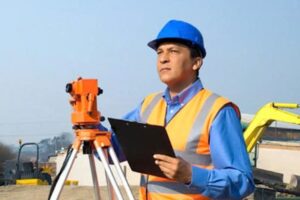

5. Công dụng máy kinh vĩ trong kiểm tra thi công

Ngoài khảo sát và bố trí, công dụng máy kinh vĩ còn thể hiện rõ trong quá trình kiểm tra các hạng mục xây dựng.

Kiểm tra độ thẳng đứng

Khi dựng cột, tường hoặc các cấu kiện đứng, máy kinh vĩ có thể hỗ trợ kiểm tra xem cấu kiện có bị nghiêng so với phương đứng hay không.

Kỹ thuật viên có thể quan sát mục tiêu trên cấu kiện và kiểm tra sự thay đổi vị trí của mục tiêu khi quay hoặc thay đổi hướng ngắm.

Kiểm tra hướng của cấu kiện

Một số kết cấu cần được thi công theo một hướng nhất định. Máy kinh vĩ có thể hỗ trợ xác định hướng và kiểm tra sai lệch so với hướng thiết kế.

Kiểm tra góc của hạng mục

Đối với các kết cấu có yêu cầu về góc, máy kinh vĩ có thể được sử dụng để kiểm tra góc thực tế sau khi thi công.

6. Máy kinh vĩ có thể đo khoảng cách không?

Đây là vấn đề nhiều người mới sử dụng thiết bị thường quan tâm.

Chức năng chính của máy kinh vĩ là đo góc, không phải đo khoảng cách. Tuy nhiên, một số máy kinh vĩ quang học hoặc điện tử có thể hỗ trợ xác định khoảng cách gián tiếp bằng phương pháp đo xa dây chữ thập.

Trong khi đó, máy toàn đạc điện tử được tích hợp EDM nên có thể đo khoảng cách trực tiếp bằng sóng điện từ và đồng thời đo góc.

Vì vậy, nếu công việc yêu cầu đo đồng thời:

• Góc ngang;
• Góc đứng;
• Khoảng cách;
• Tọa độ điểm;

thì máy toàn đạc điện tử thường phù hợp hơn máy kinh vĩ.

7. Máy kinh vĩ khác máy toàn đạc như thế nào?

Có thể hiểu đơn giản:

Máy kinh vĩ: tập trung chủ yếu vào đo góc.

Máy toàn đạc điện tử: tích hợp đo góc + đo khoảng cách + tính toán và quản lý tọa độ.

Bảng dưới đây giúp phân biệt hai thiết bị:

Như vậy, không nên xem máy kinh vĩ là thiết bị “lỗi thời” mà nên lựa chọn thiết bị dựa trên yêu cầu công việc. Với những công việc chủ yếu cần đo góc, kiểm tra hướng hoặc bố trí đơn giản, máy kinh vĩ vẫn có thể đáp ứng tốt.

8. Những yếu tố cần lưu ý khi sử dụng máy kinh vĩ

Độ chính xác của kết quả không chỉ phụ thuộc vào thông số kỹ thuật của thiết bị mà còn phụ thuộc rất lớn vào thao tác của người đo.

Định tâm chính xác

Trước khi đo, máy phải được đặt đúng trên điểm trạm. Nếu định tâm sai, kết quả đo góc có thể bị ảnh hưởng.

Cân bằng máy

Bọt thủy cần được cân bằng đúng trước khi tiến hành đo. Máy bị nghiêng có thể dẫn đến sai số, đặc biệt trong những phép đo yêu cầu độ chính xác cao.

Kiểm tra máy trước khi đo

Nên kiểm tra tình trạng của:

• Ống kính.
• Bàn độ.
• Bọt thủy.
• Ốc cân máy.
• Khóa chuyển động ngang và đứng.
• Hệ thống hiển thị đối với máy điện tử.

Nếu phát hiện máy có dấu hiệu bất thường, nên kiểm tra và hiệu chuẩn trước khi sử dụng cho công việc quan trọng.

Ngắm mục tiêu chính xác

Mục tiêu cần được ngắm rõ ràng, hạn chế sai số do thị sai và thao tác đọc số.

9. Khi nào nên sử dụng máy kinh vĩ?

Máy kinh vĩ phù hợp với những công việc cần đo hoặc bố trí góc nhưng không nhất thiết phải xác định tọa độ tự động.

Một số trường hợp có thể sử dụng máy kinh vĩ gồm:

• Đo góc ngang và góc đứng.
• Bố trí góc công trình.
• Bố trí hướng.
• Kéo dài đường thẳng.
• Kiểm tra độ thẳng đứng.
• Kiểm tra hướng của kết cấu.
• Khảo sát trắc địa cơ bản.
• Đo đường chuyền theo phương pháp phù hợp.
• Hỗ trợ giảng dạy và đào tạo trắc địa.

Nếu công việc yêu cầu thu thập hàng trăm hoặc hàng nghìn điểm tọa độ, đo khoảng cách tự động, bố trí tọa độ hoặc xuất dữ liệu phục vụ CAD, việc sử dụng máy toàn đạc điện tử hoặc GNSS RTK sẽ thuận tiện hơn.
