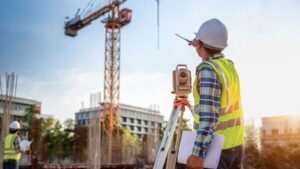

Đo đạc trắc địa trong xây dựng: Quy trình, thiết bị và những lưu ý quan trọng
Trong lĩnh vực xây dựng, đo đạc trắc địa là một trong những công việc quan trọng giúp xác định chính xác vị trí, tọa độ, cao độ và hình dạng của khu vực thi công. Kết quả đo đạc là cơ sở để triển khai thiết kế, định vị công trình, kiểm tra kích thước và thực hiện nghiệm thu trong suốt quá trình xây dựng.
Với sự phát triển của công nghệ, công tác đo đạc trắc địa hiện nay không chỉ sử dụng các thiết bị truyền thống như máy toàn đạc điện tử, máy thủy bình mà còn kết hợp với GNSS RTK, UAV, máy quét 3D và các phần mềm xử lý dữ liệu chuyên dụng.
1. Đo đạc trắc địa trong xây dựng là gì?
Đo đạc trắc địa trong xây dựng là quá trình thu thập, xác định và xử lý các thông tin hình học của khu vực hoặc công trình, bao gồm tọa độ mặt bằng, cao độ, khoảng cách, góc, địa hình và các yếu tố liên quan.
Các dữ liệu này được sử dụng để phục vụ nhiều giai đoạn khác nhau như:
- Khảo sát hiện trạng khu đất.
- Thành lập bản đồ địa hình.
- Xác định tọa độ và cao độ các điểm khống chế.
- Định vị tim trục công trình.
- Chuyển cao độ từ mốc ra công trường.
- Kiểm tra vị trí, kích thước và độ thẳng đứng của công trình.
- Đo hoàn công và nghiệm thu.
- Quan trắc biến dạng, lún hoặc chuyển dịch công trình.
Có thể hiểu đơn giản, nếu bản thiết kế cho biết công trình cần được xây ở đâu và xây như thế nào, thì công tác trắc địa giúp đưa những thông tin đó ra thực tế với độ chính xác phù hợp.
2. Vai trò của đo đạc trắc địa trong xây dựng
Một công trình có thể có quy mô rất lớn nhưng chỉ cần sai lệch nhỏ trong quá trình định vị cũng có thể ảnh hưởng đến các hạng mục tiếp theo. Vì vậy, đo đạc trắc địa đóng vai trò xuyên suốt từ giai đoạn khảo sát đến khi hoàn thành công trình.

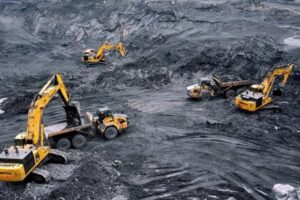

Khảo sát và thu thập dữ liệu hiện trạng
Trước khi thiết kế và thi công, kỹ thuật viên cần xác định địa hình, cao độ, vị trí các công trình hiện hữu, đường giao thông, hệ thống hạ tầng và các đặc điểm khác của khu vực.
Dữ liệu khảo sát giúp kỹ sư có cơ sở xây dựng phương án thiết kế phù hợp với điều kiện thực tế.
Định vị công trình
Sau khi có bản thiết kế, trắc địa viên sẽ chuyển các điểm thiết kế ra thực địa như tim cọc, tim trục, góc công trình, vị trí móng hoặc các điểm kết cấu.
Đây là một trong những công việc quan trọng nhất của trắc địa trong giai đoạn thi công.
Kiểm tra và nghiệm thu
Trong quá trình xây dựng, thiết bị trắc địa được sử dụng để kiểm tra vị trí, cao độ, kích thước và độ thẳng đứng của các hạng mục.
Sau khi hoàn thành, số liệu đo hoàn công giúp đối chiếu giữa thiết kế và hiện trạng thực tế.
3. Quy trình đo đạc trắc địa trong xây dựng
Tùy thuộc vào loại công trình và yêu cầu kỹ thuật, quy trình có thể khác nhau. Tuy nhiên, một quy trình đo đạc trắc địa cơ bản thường gồm các bước sau:
Bước 1: Khảo sát khu vực
Trước khi đo, kỹ thuật viên cần kiểm tra địa hình, phạm vi công việc, điều kiện quan sát và vị trí các mốc tọa độ, cao độ hiện có.
Việc khảo sát trước giúp lựa chọn phương pháp và thiết bị phù hợp.

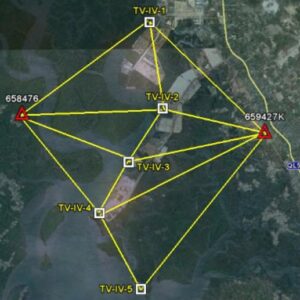

Bước 2: Thiết lập hệ thống mốc
Các mốc khống chế được kiểm tra và sử dụng làm cơ sở để triển khai công tác đo. Trong trường hợp cần thiết, có thể thành lập hoặc truyền thêm các điểm khống chế phục vụ thi công.
Bước 3: Tiến hành đo đạc
Tùy công việc, kỹ thuật viên có thể sử dụng GNSS RTK, máy toàn đạc điện tử, máy thủy bình hoặc các thiết bị khảo sát hiện đại khác để thu thập dữ liệu.
Bước 4: Xử lý dữ liệu
Dữ liệu sau khi đo được kiểm tra và xử lý bằng phần mềm chuyên dụng. Các kết quả có thể được xuất sang CAD, GIS hoặc các định dạng dữ liệu khác để phục vụ thiết kế và thi công.
Bước 5: Kiểm tra và đối chiếu
Kết quả đo cần được kiểm tra với mốc khống chế, bản thiết kế hoặc các yêu cầu kỹ thuật của dự án trước khi sử dụng chính thức.

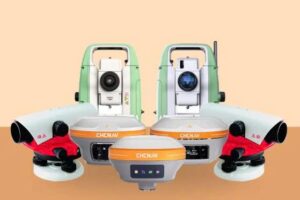

4. Những thiết bị thường dùng trong đo đạc trắc địa
Công nghệ ngày càng phát triển giúp các thiết bị đo đạc trắc địa trở nên đa dạng và chính xác hơn.
Máy GNSS RTK
GNSS RTK sử dụng tín hiệu vệ tinh kết hợp với dữ liệu hiệu chỉnh để xác định tọa độ điểm với độ chính xác cao trong thời gian ngắn.
Thiết bị thường được sử dụng để đo điểm địa hình, thành lập lưới khống chế, định vị công trình, khảo sát tuyến và nhiều công việc khác.
Máy toàn đạc điện tử
Máy toàn đạc điện tử có khả năng đo góc và khoảng cách, từ đó xác định tọa độ của các điểm. Đây là thiết bị rất phổ biến trong thi công xây dựng nhờ khả năng định vị chính xác các điểm, tim trục và kết cấu.
Máy thủy bình
Máy thủy bình chủ yếu được sử dụng để xác định và truyền cao độ. Trong xây dựng, thiết bị thường phục vụ các công việc như truyền cao độ móng, sàn, cốt nền và kiểm tra chênh cao giữa các vị trí.
UAV và máy quét 3D
UAV có thể được sử dụng để thu thập hình ảnh và dữ liệu địa hình trên phạm vi lớn. Trong khi đó, máy quét 3D có khả năng thu thập hàng triệu điểm trong không gian, phục vụ thành lập point cloud và mô hình 3D.
Việc lựa chọn thiết bị cần dựa trên yêu cầu độ chính xác, quy mô công trình, điều kiện hiện trường và phương pháp đo.

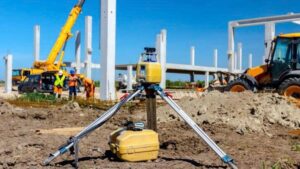

5. Những lưu ý quan trọng khi đo đạc trắc địa
Để đảm bảo kết quả đo đạc trắc địa đáng tin cậy, người thực hiện cần đặc biệt chú ý một số vấn đề sau:
Kiểm tra thiết bị trước khi đo
Cần kiểm tra tình trạng máy, pin, sào GNSS, chân máy, gương, bộ sạc và các phụ kiện liên quan. Thiết bị trắc địa cũng cần được kiểm định hoặc hiệu chuẩn theo yêu cầu.
Kiểm tra mốc và hệ tọa độ
Một trong những nguyên nhân gây sai lệch lớn là sử dụng sai hệ tọa độ, hệ cao độ hoặc mốc khống chế không chính xác.
Do đó cần xác định rõ dự án sử dụng hệ tọa độ và hệ cao độ nào trước khi triển khai.
Đảm bảo điều kiện đo phù hợp
Đối với GNSS RTK, vật cản, tín hiệu vệ tinh và chất lượng dữ liệu hiệu chỉnh có thể ảnh hưởng đến kết quả. Với máy toàn đạc, cần chú ý khả năng thông hướng, độ ổn định của chân máy và vị trí đặt máy.
Kiểm tra số liệu sau khi đo
Không nên chỉ dựa vào một lần đo. Các điểm quan trọng cần được đo kiểm tra hoặc sử dụng phương pháp đo độc lập khi yêu cầu độ chính xác cao.
Người thực hiện phải có chuyên môn
Thiết bị hiện đại có thể giúp tăng năng suất nhưng không thay thế hoàn toàn kiến thức của người vận hành. Việc hiểu hệ tọa độ, nguyên lý đo, nguồn sai số và phương pháp kiểm tra là yếu tố quan trọng để đảm bảo chất lượng dữ liệu.
6. Địa chỉ mua máy trắc địa uy tín, chính hãng
Đừng bỏ lỡ cơ hội sở hữu công nghệ tiên tiến này! Liên hệ ngay với CHC Miền Nam để được tư vấn chi tiết và nhận ưu đãi đặc biệt trong tháng này!
CHC Miền Nam phân phối độc quyền sản phẩm CHCNAV tại Miền Nam, mang đến giải pháp đo đạc chính xác với công nghệ mới.
- Địa chỉ: 71 Trường Sơn, Phường Tân Sơn Hòa, Thành phố Hồ Chí Minh, Việt Nam
- Điện thoại: 0965 68 68 69 – 0984 12 08 18
- Email: chcmiennamvn@gmail.com
- Các kênh truyền thông của CHC Miền Nam:
- Website: chcmiennam.com
- Tiktok
- Youtube
7. Kết luận
Đo đạc trắc địa là một phần không thể thiếu trong hoạt động xây dựng, từ khảo sát hiện trạng, thiết kế, định vị thi công cho đến kiểm tra và hoàn công. Việc lựa chọn đúng thiết bị như GNSS RTK, máy toàn đạc điện tử, máy thủy bình, UAV hay máy quét 3D sẽ giúp nâng cao hiệu quả công việc và đáp ứng yêu cầu kỹ thuật của từng dự án.
Bên cạnh thiết bị, yếu tố quan trọng không kém là quy trình đo, hệ tọa độ, chất lượng mốc khống chế, điều kiện hiện trường và năng lực của người thực hiện. Một quy trình đo đạc trắc địa được kiểm soát chặt chẽ sẽ góp phần hạn chế sai số, giảm rủi ro trong thi công và đảm bảo công trình được triển khai đúng vị trí, đúng cao độ và đúng thiết kế.
