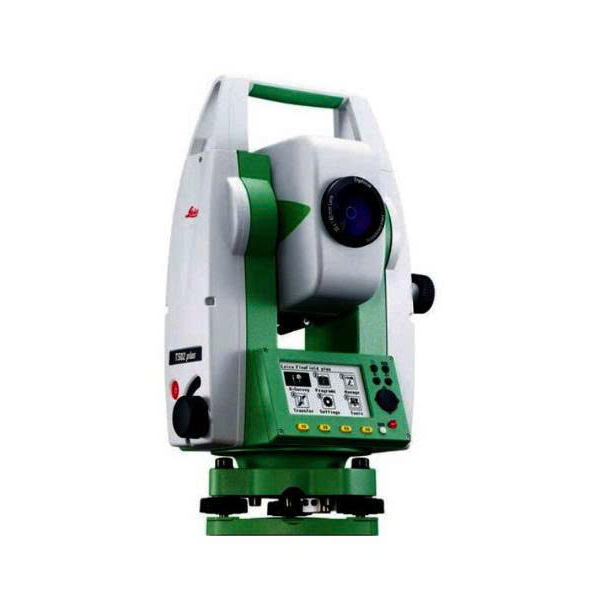

Máy toàn đạc Leica TS02: Thông số, tính năng và hướng dẫn sử dụng

Máy toàn đạc Leica TS02 là dòng thiết bị trắc địa được sử dụng trong các công việc đo đạc địa hình, xây dựng công trình và bố trí điểm ngoài thực địa. Với khả năng đo góc, đo khoảng cách và tính toán tọa độ, Leica TS02 hỗ trợ kỹ thuật viên thực hiện công việc khảo sát một cách thuận tiện và hiệu quả. Vậy máy toàn đạc Leica TS02 có những tính năng gì nổi bật, thông số kỹ thuật ra sao và cách sử dụng như thế nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

1. Tổng quan về máy toàn đạc Leica TS02

Leica TS02 là dòng máy toàn đạc điện tử của Leica Geosystems, thương hiệu nổi tiếng trong lĩnh vực thiết bị đo đạc và công nghệ trắc địa. Thiết bị tích hợp chức năng đo góc ngang, góc đứng và đo khoảng cách điện tử, giúp người dùng thu thập dữ liệu phục vụ công tác khảo sát, thiết kế và thi công.

So với phương pháp đo đạc truyền thống, máy toàn đạc điện tử giúp giảm thao tác tính toán thủ công, hạn chế sai sót và nâng cao hiệu quả làm việc tại hiện trường.

Máy toàn đạc Leica TS02 phù hợp với nhiều công việc như:

• Đo chi tiết địa hình và địa vật.
• Đo tọa độ các điểm khảo sát.
• Bố trí tim trục, móng và các hạng mục công trình.
• Đo khoảng cách, chênh cao và góc giữa các điểm.
• Phục vụ công tác kiểm tra, hoàn công và thành lập bản vẽ địa hình.

2. Thông số kỹ thuật máy toàn đạc Leica TS02

Thông số của Leica TS02 có thể khác nhau tùy phiên bản, độ chính xác góc và cấu hình đo xa. Vì vậy, người dùng cần kiểm tra đúng model cụ thể trước khi lựa chọn thiết bị.

Các nhóm thông số quan trọng cần quan tâm gồm:

Lưu ý: Bảng trên mô tả các nhóm thông số cần kiểm tra, không phải bảng thông số định lượng đầy đủ của mọi phiên bản TS02. Để xác định chính xác độ chính xác góc, phạm vi đo, thời gian đo, dung lượng bộ nhớ và khả năng đo không gương, cần đối chiếu tài liệu kỹ thuật đúng phiên bản máy.

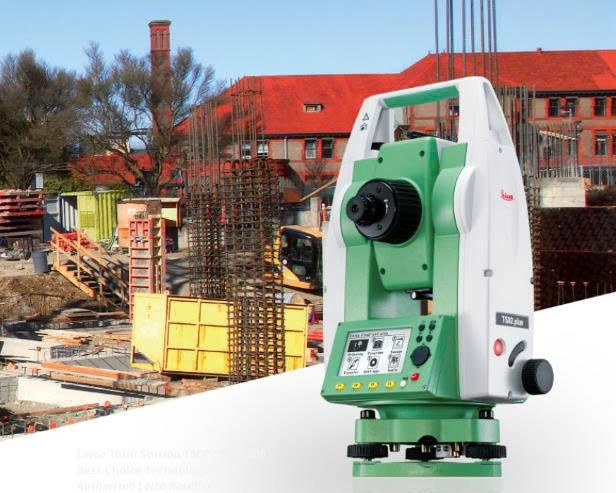

3. Những tính năng nổi bật của máy toàn đạc Leica TS02

Đo góc và khoảng cách điện tử

Máy toàn đạc Leica TS02 có khả năng đo góc ngang, góc đứng và khoảng cách. Từ các dữ liệu này, thiết bị hỗ trợ xác định tọa độ, tính toán chênh cao và phục vụ các công việc đo đạc ngoài thực địa.

Hỗ trợ đo tọa độ điểm

Khi được thiết lập trạm máy và định hướng đúng cách, Leica TS02 có thể xác định tọa độ các điểm cần khảo sát. Dữ liệu đo được sử dụng để phục vụ công tác lập bản đồ địa hình, khảo sát hiện trạng và triển khai bản vẽ thiết kế.

Hỗ trợ bố trí điểm công trình

Chức năng bố trí điểm giúp kỹ thuật viên xác định vị trí thực tế của các điểm thiết kế trên công trường. Đây là tính năng hữu ích trong thi công nhà ở, nhà xưởng, đường giao thông và các công trình hạ tầng.

Lưu trữ và quản lý dữ liệu đo

Dữ liệu đo có thể được lưu trong bộ nhớ thiết bị để phục vụ kiểm tra, xử lý và chuyển sang phần mềm chuyên ngành. Tùy phiên bản và định dạng hỗ trợ, người dùng cần lựa chọn phương thức xuất dữ liệu phù hợp với quy trình làm việc.

4. Hướng dẫn sử dụng máy toàn đạc Leica TS02 cơ bản

Để sử dụng Leica TS02 hiệu quả, người vận hành cần thực hiện đúng các bước thiết lập và kiểm tra trước khi đo.

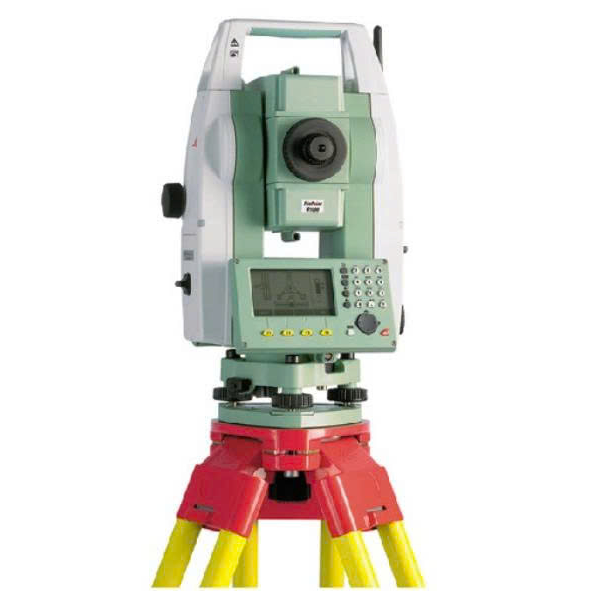

Bước 1: Đặt máy và cân bằng

Lắp máy lên chân ba, đặt chân máy chắc chắn trên nền đất ổn định. Sử dụng dọi tâm để đưa máy về đúng vị trí mốc, sau đó điều chỉnh ốc cân bằng và bọt thủy điện tử hoặc bọt thủy theo cấu hình máy.

Bước 2: Khai báo trạm máy

Nhập tọa độ điểm đặt máy, bao gồm các thành phần tọa độ cần thiết theo hệ quy chiếu đang sử dụng. Nếu đo theo phương pháp tọa độ cục bộ, cần thống nhất hệ tọa độ trước khi tiến hành đo.

Bước 3: Định hướng máy

Ngắm đến điểm định hướng đã biết tọa độ hoặc phương vị. Nhập thông tin điểm định hướng theo yêu cầu của chương trình đo, sau đó kiểm tra lại hướng ngắm để hạn chế sai số định hướng.

Bước 4: Nhập chiều cao máy và gương

Đo chiều cao máy từ mốc đặt máy đến điểm quy chiếu của thiết bị theo hướng dẫn của nhà sản xuất. Tiếp theo, nhập chiều cao gương và hằng số gương chính xác. Sai số trong các thông số này có thể ảnh hưởng trực tiếp đến kết quả đo.

Bước 5: Tiến hành đo

Chọn chương trình phù hợp như đo tọa độ, đo chi tiết hoặc bố trí điểm. Ngắm chính xác vào tâm gương hoặc mục tiêu, thực hiện phép đo và kiểm tra các giá trị hiển thị trước khi lưu dữ liệu.

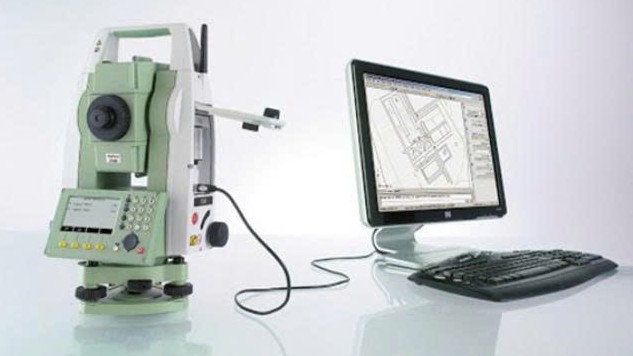

Bước 6: Kiểm tra và xuất dữ liệu

Sau khi hoàn thành, nên đo kiểm tra một số điểm đã biết hoặc thực hiện phép đo kiểm tra định hướng. Cuối cùng, lưu công việc và xuất dữ liệu theo định dạng mà phần mềm xử lý yêu cầu.

5. Những lưu ý khi sử dụng máy toàn đạc Leica TS02

Để đảm bảo độ chính xác và kéo dài tuổi thọ thiết bị, người dùng nên lưu ý:

• Kiểm tra tình trạng pin và nguồn điện trước khi ra công trường.
• Đặt chân máy chắc chắn, cân bằng và định tâm đúng mốc.
• Kiểm tra tọa độ trạm máy, điểm định hướng và chiều cao gương trước khi đo.
• Sử dụng đúng hằng số gương và chế độ đo theo cấu hình thiết bị.
• Bảo quản máy trong hộp chuyên dụng, tránh va đập, bụi bẩn và độ ẩm quá mức.
• Kiểm tra, hiệu chuẩn thiết bị định kỳ tại đơn vị kỹ thuật đủ năng lực.

6. Có nên lựa chọn máy toàn đạc Leica TS02?

Máy toàn đạc Leica TS02 là lựa chọn đáng cân nhắc đối với đơn vị khảo sát, nhà thầu xây dựng và kỹ thuật viên trắc địa cần thiết bị phục vụ đo góc, đo khoảng cách và bố trí điểm. Khi lựa chọn máy, người mua nên xem xét tình trạng thực tế, độ chính xác yêu cầu, khả năng đo có gương hoặc không gương, phụ kiện đi kèm và dịch vụ hỗ trợ kỹ thuật.

Đối với thiết bị đã qua sử dụng, cần kiểm tra hệ thống bù nghiêng, khả năng đo xa, bàn phím, màn hình, pin, bộ nhớ và độ ổn định của kết quả đo trước khi quyết định mua.

7. Câu hỏi thường gặp về máy toàn đạc Leica TS02

Máy toàn đạc Leica TS02 dùng để làm gì?

Thiết bị được sử dụng để đo góc, đo khoảng cách, xác định tọa độ điểm, khảo sát địa hình và bố trí các vị trí thiết kế trong thi công xây dựng.

Leica TS02 có đo không gương được không?

Khả năng đo không gương phụ thuộc vào phiên bản và cấu hình cụ thể. Người dùng nên kiểm tra mã model hoặc tài liệu kỹ thuật của thiết bị trước khi sử dụng chức năng này.

Máy toàn đạc Leica TS02 có xuất dữ liệu sang AutoCAD được không?

Dữ liệu đo có thể được chuyển sang phần mềm xử lý trắc địa hoặc CAD thông qua định dạng xuất được máy và phần mềm hỗ trợ. Cần kiểm tra định dạng dữ liệu và quy trình chuyển đổi tương thích.

8. Địa chỉ mua máy trắc địa uy tín, chính hãng

Đừng bỏ lỡ cơ hội sở hữu công nghệ tiên tiến này! Liên hệ ngay với CHC Miền Nam để được tư vấn chi tiết và nhận ưu đãi đặc biệt trong tháng này!

CHC Miền Nam phân phối độc quyền sản phẩm CHCNAV tại Miền Nam, mang đến giải pháp đo đạc chính xác với công nghệ mới.

• Địa chỉ: 71 Trường Sơn, Phường Tân Sơn Hòa, Thành phố Hồ Chí Minh, Việt Nam
• Điện thoại: 0965 68 68 69 – 0984 12 08 18
• Email: chcmiennamvn@gmail.com
• Các kênh truyền thông của CHC Miền Nam:
  • Website: chcmiennam.com
  • Facebook
  • Tiktok
  • Youtube

9. Kết luận

Máy toàn đạc Leica TS02 là thiết bị phục vụ nhiều công việc đo đạc và thi công xây dựng, từ đo tọa độ, khảo sát địa hình đến bố trí điểm công trình. Để khai thác thiết bị hiệu quả, người dùng cần nắm rõ thông số của phiên bản đang sử dụng, thiết lập trạm máy chính xác và tuân thủ quy trình kiểm tra trước khi đo.

Nếu bạn đang tìm hiểu máy toàn đạc Leica, hãy ưu tiên lựa chọn thiết bị phù hợp với yêu cầu kỹ thuật, ngân sách và điều kiện sử dụng thực tế. Việc kiểm tra thiết bị kỹ lưỡng và lựa chọn đơn vị cung cấp có hỗ trợ kỹ thuật sẽ giúp quá trình đo đạc diễn ra ổn định, chính xác hơn.
