MÁY GPS RTK CHC I93
Giá bán: Liên hệ
Máy GPS RTK CHC i93 là thiết bị RTK đa năng tích hợp công nghệ camera kép và IMU cao cấp, mang lại khả năng định vị 3D và khảo sát hình ảnh vượt trội. Nhờ thuật toán iStar GNSS tiên tiến và động cơ lai đa băng tần, thiết bị đảm bảo độ chính xác cao ngay cả trong điều kiện công trường khắc nghiệt hoặc tại các điểm khó tiếp cận, bị che khuất tín hiệu.
Máy GPS RTK CHC i93 kết hợp công nghệ GNSS, IMU và phép đo bằng hình ảnh video camera kép để mang lại trải nghiệm vượt trội cho người dùng. Khả năng đo đạc bù trừ và cắm mốc trực quan 3D giúp tăng hiệu quả tại các công trường xây dựng. Được hỗ trợ bởi thuật toán iStar 2.0, máy GPS RTK CHC i93 sử dụng các kênh GNSS đa băng tần và định vị kết hợp để mang lại độ chính xác đáng tin cậy trong những môi trường đầy thử thách, khiến nó trở thành một công cụ linh hoạt cho mọi dự án.
Cấu tạo Máy GPS RTK CHC i93

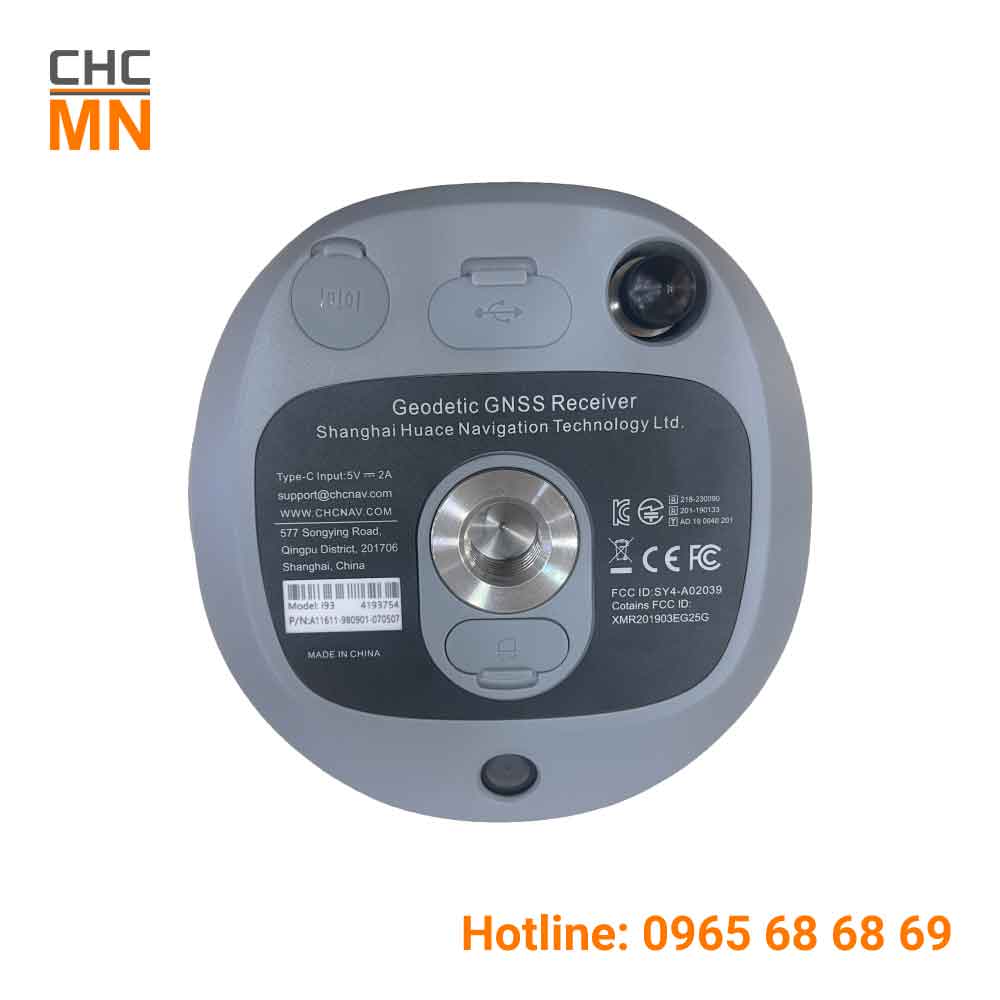

Các cổng giao tiếp trên thân Máy GPS RTK CHC i93

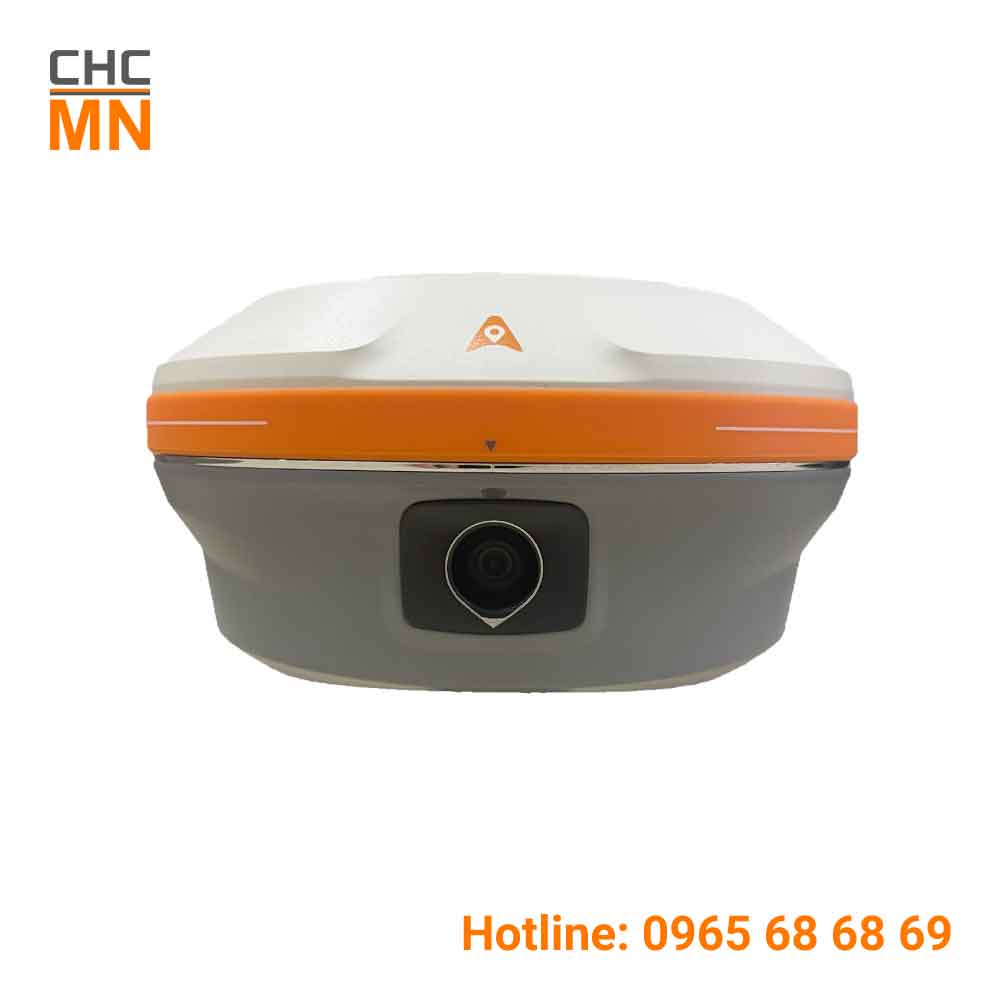

Máy GPS RTK CHC i93 được thiết kế 2 camera kép ở phần mặt sau và phần dưới của máy. Ngoài ra, thiết bị được thiết kế với nhiều cổng giao tiếp tiên tiến, bao gồm:
- Cổng ăng-ten
- Cổng sạc
- Cổng truyền nhận dữ liệu, nâng cấp phần mềm
- Khe gắn sim
- Đế trụ xoay

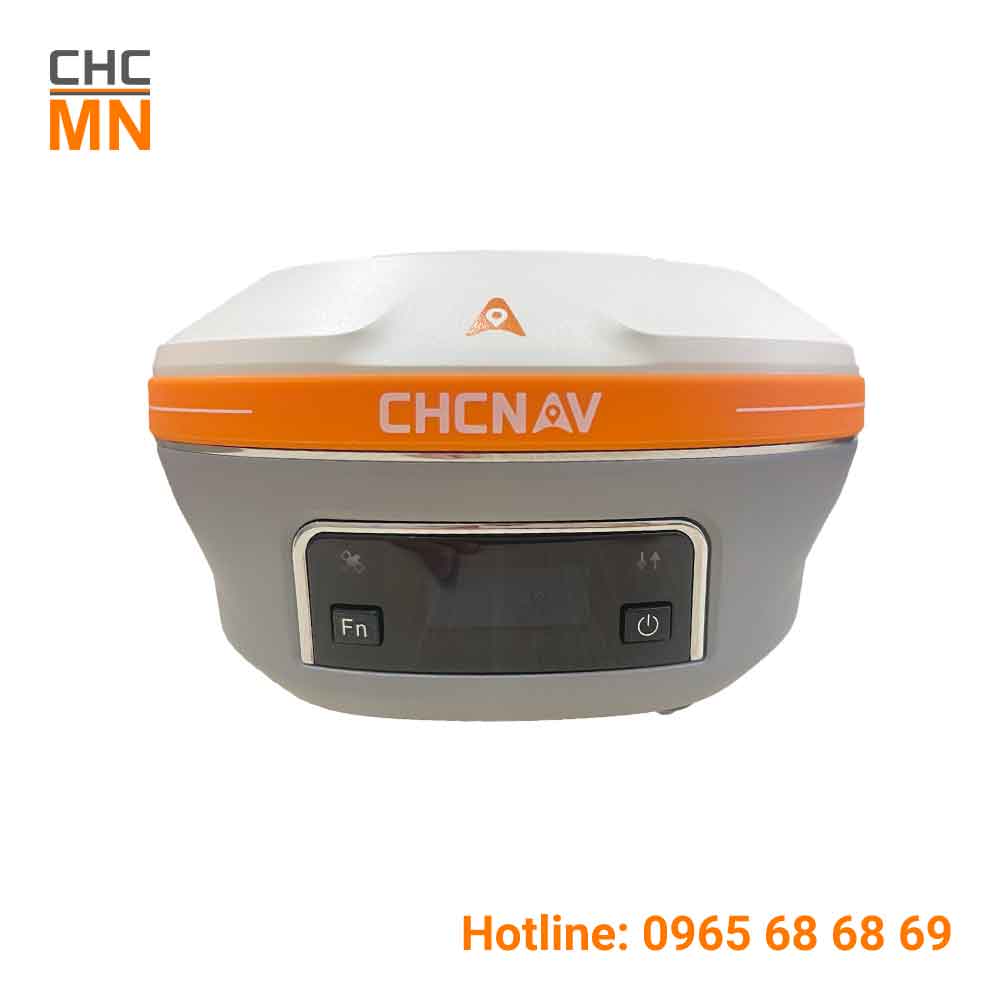

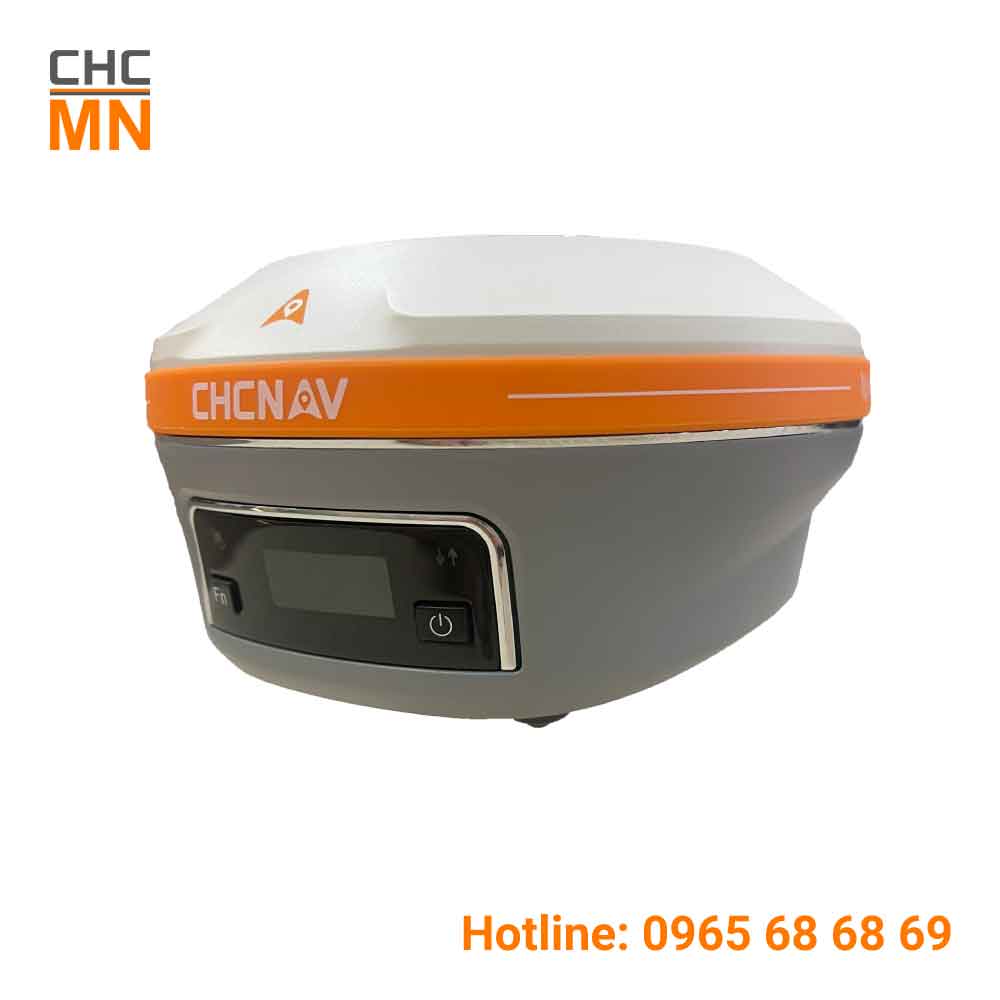

Khu vực nút nguồn và đèn tín hiệu
- Nút nguồn:
- Để khởi động: Ấn giữ nút nguồn khoảng 3 giây.
- Để tắt máy: Ấn giữ nút nguồn khoảng 3 giây đến khi màn hình xuất hiện Power Off.
- Nút thu nhận và lưu trữ dữ liệu từ vệ tinh.
- Màn hình LED tín hiệu.
- Đèn tín hiệu vệ tinh:
- Đèn nhấp nháy: đã thu nhận tính hiệu vệ tinh.
- Tắt: không thu được tín hiệu vệ tinh.
- Tình trạng máy thu.
- Số vệ tinh.
- Phần trăm pin của máy thu.
- Đèn báo dữ liệu:
- Đèn nhấp nháy: đã thu nhập được dữ liệu.
- Tắt: không nhận được tín hiệu dữ liệu.
Điểm nổi bật của Máy GPS RTK CHC i93
Công nghệ mới: Thuật toán iStar cho độ chính xác cao, tích hợp Auto-IMU.
Thiết kế cao cấp: là dòng máy đo RTK mới nhất và hiện đại nhất hiện nay của hãng CHCNAV, khả năng chống nước, bụi và va đập tiêu chuẩn IP68.
Kết nối tiên tiến: Tích hợp 4G, Bluetooth, Wifi, NFC giúp truyền dữ liệu mượt mà.
Hiệu suất bền bỉ: Thời gian hoạt động liên tục chế độ rover lên đến 34 giờ, trạng thái tĩnh là 36 giờ, sẵn sàng cho các dự án khắt khe.
Các tính năng nổi bật của Máy GPS RTK CHC i93
Máy GPS RTK CHC i93 là dòng máy đo RTK mới nhất và hiện đại nhất hiện nay của thương hiệu CHCNAV, với thiết kế mẫu mã mới, màu vàng cam bắt mắt và tích hợp đầy đủ các tính năng mới nhất, hiện đại nhất như: Bù nghiêng tự động (Auto-IMU) đến 60 độ, có 1408 kênh và công nghệ chống nhiễu Istar 2.0, công nghệ khảo sát bằng video hình và dẫn hướng AR bằng bộ đôi camera kép trên máy, giúp mọi quá trình đo đạc đều trở nên nhanh chóng và dễ dàng hơn.
Hiệu suất GNSS vượt trội
Máy GPS RTK CHC i93 được nâng cao hiệu suất nhờ có 1408 kênh, theo dõi đầy đủ các hệ thống vệ tinh toàn cầu như: GPS, GLONASS, Galileo, BeiDou, QZSS và SBAS. Nó được hỗ trợ bởi bộ xử lý RF-SoC và tích hợp công nghệ iStar 2.0 khử nhiễu tín hiệu ở tầng ion, giúp máy fix nhanh, fix mạnh và tăng độ chính xác và độ tin cậy cho các phép đo trong các điều kiện bất lợi.
Theo dõi trực quan AR
Máy GPS RTK CHC i93 được trang bị 2 camera mang đến trải nghiệm hình ảnh 3D sống động. Với chế độ xem trực quan 3D, người khảo sát được hướng dẫn bằng mũi tên định hướng rõ ràng, đậm nét và khoảng cách theo thời gian thực đến điểm quan sát và các đường được đánh dấu trực tiếp trên mặt đất.
Khảo sát trực quan 3D
Máy GPS RTK CHC i93 nhanh chóng cung cấp tọa độ 3D từ quay video trong thế giới thực, giúp dễ dàng khảo sát các điểm khó tiếp cận, bị cản trở tín hiệu hoặc nguy hiểm trên thực địa – chẳng hạn như các khu vực dưới cầu vượt, mái hiên hoặc gần cột điện.
Mô hình 3D
Bằng cách hợp nhất dữ liệu máy bay không người lái với khả năng quay video toàn cảnh động của máy CHC i93, có thể dễ dàng đạt được mô hình chung 3D của các tòa nhà và mặt tiền. Khả năng tương thích với phần mềm mô hình 3D tiêu chuẩn mang lại sự linh hoạt và tiện lợi.
Công nghệ khởi tạo IMU tự động
Máy GPS RTK CHC i93 được trang bị tính năng Auto-IMU 200 Hz tiên tiến nhất của CHCNAV, loại bỏ quá trình khởi tạo thủ công và đơn giản hóa việc khảo sát thực địa. Với khả năng hiệu chỉnh IMU ngay cả khi sào được mang trên đeo vai, cầm trên tay hoặc đặt nằm ngang. Công nghệ bù nghiêng tự động IMU-RTK tới 60 độ có thể tăng hiệu quả khảo sát, kỹ thuật và lập bản đồ lên 30%.
Thiết kế linh hoạt cho nhiều lĩnh vực
Máy GPS RTK CHC i93 cung cấp tất cả các tính năng kết nối mà người khảo sát cần cho bất kỳ dự án nào. Công nghệ Wi-Fi, Bluetooth và NFC tích hợp đảm bảo kết nối liền mạch với bộ điều khiển dữ liệu cho phép kết nối liền mạch và nhanh chóng. Modem 4G và UHF tích hợp hỗ trợ tất cả các chế độ khảo sát GNSS RTK.
Quản lý năng lượng thông minh – Hoạt động bền bỉ
Máy GPS RTK CHC i93 được trang bị hệ thống quản lý năng lượng hiện đại, giúp máy hoạt động liên tục lên đến 34 giờ hoạt động mà không cần thay pin dự phòng thường xuyên, đảm bảo hiệu quả làm việc ổn định trong suốt ngày dài.
Thông số kỹ thuật của Máy GPS RTK CHC i93
Hiệu suất GNSS | |
| Số kênh | 1892 kênh |
| GPS | L1C/A, L1C, L2P(Y), L2C, L5 |
| GLONASS | G1, G2, L1OC*, L2OC*, L3OC* |
| Galileo | E1C, E5a, E5b, E5AltBoC, E6 |
| BeiDou | B1I, B2I, B3I, B1C, B2a, B2b |
| QZSS | L1C/A (B), L1C, L2C, L5, L6D/E* |
| NavIC / IRNSS | L5 |
| PPP | B2b-PPP, E6B-HAS |
| SBAS | EGNOS (L1, L5) |
| L-band | CHCNAV PointSky |
Độ chính xác GNSS | |
| Đo động thời gian thực (RTK) | Ngang: 8mm + 1ppm RMS Dọc: 15mm + 1ppm RMS Thời gian khởi đo: <10 s Độ tin cậy: >99% |
| Đo động xử lý sau (PPK) | Ngang: 3mm + 1ppm RMS Dọc: 5mm + 1ppm RMS |
| PPP | Hỗ trợ B2b-PPP, E6B-HAS Ngang: 10cm | Dọc: 20cm |
| PointSky | Mặt bằng: 2.5 cm (CEP95) Độ cao: 5 cm RMS Thời gian hội tụ tiêu chuẩn: < 5 phút, Một số khu vực cụ thể < 1 phút (CEP95) Thời gian tái hội tụ: < 1 phút Vùng phủ sóng: – Phát qua mạng Internet: Phủ sóng toàn cầu – Phát qua vệ tinh: Phủ sóng châu Á, Đông Âu, Đông Phi, Châu Đại Dương và châu Mỹ Thời gian duy trì khi mất tín hiệu: tối đa 300 giây Kênh truyền dữ liệu: L-Band (qua vệ tinh) / mạng di động (qua Internet) Dữ liệu hiệu chỉnh phát: Quỹ đạo vệ tinh, Đồng hồ, Sai số hệ thống, Độ trễ khí quyển Khôi phục sự cố vệ tinh: Có hỗ trợ |
| Đo tĩnh | Ngang: 2.5 mm + 0.1 ppm RMS Dọc: 3.5 mm + 0.4 ppm RMS |
| Đo tĩnh nhanh | Ngang: 2.5 mm + 0.5 ppm RMS Dọc: 5 mm + 0.5 ppm RMS |
| Mã khác biệt | Ngang: 0.4 m RMS Dọc: 0.8 m RMS |
| Đo tự động | Ngang: 1.5 m RMS Dọc: 2.5 m RMS |
| Khảo sát trực quan | Điển hình 2~4 cm, phạm vi 2~15 m |
| Bố trí điểm trực quan | Ngang: 8 mm + 1 ppm RMS Dọc: 15 mm + 1 ppm RMS |
| Tần suất định vị | 1 Hz, 5 Hz và 10 Hz |
| Thời gian fix lần đầu | Khởi động nguội: < 45 s Khởi động nóng: < 10 s Thu nhận lại tín hiệu: < 1 s |
| Tốc độ cập nhật IMU | 200 Hz, AUTO-IMU |
| Bù nghiêng | 0~60° |
| RTK bù nghiêng | Thường nhỏ hơn 8 mm + 0.7 mm/° tilt xuống 30° |
Môi trường | |
| Nhiệt độ | Hoạt động: -40℃ đến +65℃ Bảo quản: -40℃ đến +85℃ |
| Độ ẩm | 100% không ngưng tụ |
| Tiêu chuẩn bảo vệ | IP68 (theo tiêu chuẩn IEC 60529) |
| Chống sốc | Chịu được va đập từ độ cao 2 m |
| Chống rung lắc | MIL-STD-810H |
| Màng chống thấm và thoáng khí | Ngăn chặn hơi nước xâm nhập trong môi trường khắc nghiệt |
Nguồn điện | |
| Công suất tiêu thụ | UHF/4G RTK Rover không có camera: Điển hình 2.8 W Bố trí điểm trực quan /Khảo sát trực quan: Điển hình 4 W |
| Dung lượng pin Li-ion | Pin tích hợp không thể tháo rời 9900 mAh, 7.2 V |
| Thời gian hoạt động | UHF/4G RTK Rover không có camera: tối đa 34 giờ Bố trí điểm trực quan/Khảo sát trực quan: tối đa 24 giờ UHF RTK Base: tối đa 16 giờ Đo tĩnh: tối đa 36 giờ |
| Đầu vào nguồn ngoài | 9 V DC đến 28 V DC |
Phần cứng | |
| Kích thước | Φ 152 mm x 81 mm |
| Trọng lượng | 1.15 kg |
| Bảng điều khiển | Màn hình màu OLED 1.1” 2 đèn LED, 2 nút vật lý |
| Cảm biến bù nghiêng | IMU bù nghiêng không cần hiệu chuẩn Chống nhiễu từ trường Bọt thủy điện tử |
Camera | |
| Độ phân giải | Màn trập cao với 2 MP & 5 MP |
| Trường nhìn | 75° |
| Tỷ lệ khung hình video | 25 fps |
| Chụp nhóm ảnh | Phương pháp: chụp ảnh video Tỷ lệ: điển hình 2 Hz, tối đa 25 Hz Thời gian chụp tối đa: 60 giây với kích thước nhóm hình ảnh là appr. 60 MB |
| Chiếu sáng | Máy ảnh cấp độ Starlight Công nghệ OmniPixel®-GS Giữ nguyên màu sắc ở độ sáng cực thấp 0.01 lux |
Giao tiếp | |
| Loại thẻ SIM | Thẻ Nano-SIM |
| Modem mạng | Tích hợp modem 4G: TDD-LTE, FDD-LTE, WCDMA, EDGE, GPRS, GSM |
| Kết nối không dây | NFC để ghép nối cảm ứng thiết bị |
| Wi-Fi | Wi-Fi IEEE 802.11a/b/g/n/ac, chế độ điểm truy cập |
| Bluetooth | 5.0 và 4.2 +EDR, tương thích ngược |
| Cổng | 1 x cổng 7-pin LEMO (RS-232) 1 x cổng USB Type-C (nguồn ngoài, dữ liệu tải xuống, cập nhật chương trình cơ sở) 1 x cổng ăng-ten UHF (TNC cái) |
| UHF radio | Tiêu chuẩn nội bộ Tx/Rx: 410 – 470 MHz Công suất phát: 0.5W đến 2W Giao thức: CHC, Transparent, TT450, Satel Tốc độ liên kết vệ tinh: 9600 bps đến 19200 bps Phạm vi: Thông thường 3-5 km, tối đa 15 km với điều kiện tối ưu |
| Định dạng dữ liệu | RTCM 2.x, RTCM 3.x, CMR input / output HCN, RINEX 2.11, 3.02 NMEA 0183 output NTRIP Client, NTRIP Caster |
| Bộ nhớ | Bộ nhớ trong 32 GB. Hỗ trợ mở rộng 128 GB bên ngoài |
Tuân thủ luật pháp và quy định | |
| Tiêu chuẩn quốc tế | Tiêu chuẩn quốc tế: IGS Antenna Calibration, IEC 62133-2:2017+A1, IEC 62368-1:2014, UN Manual Section 38.3 |

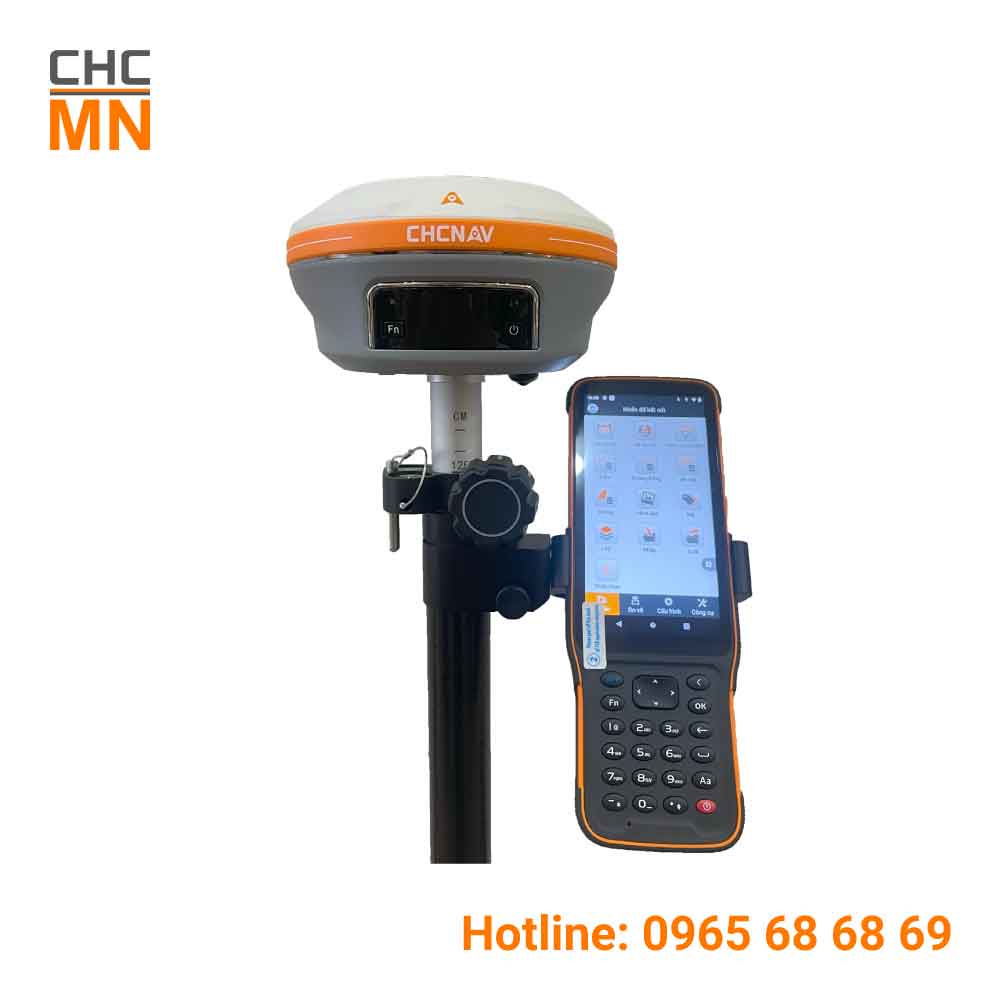

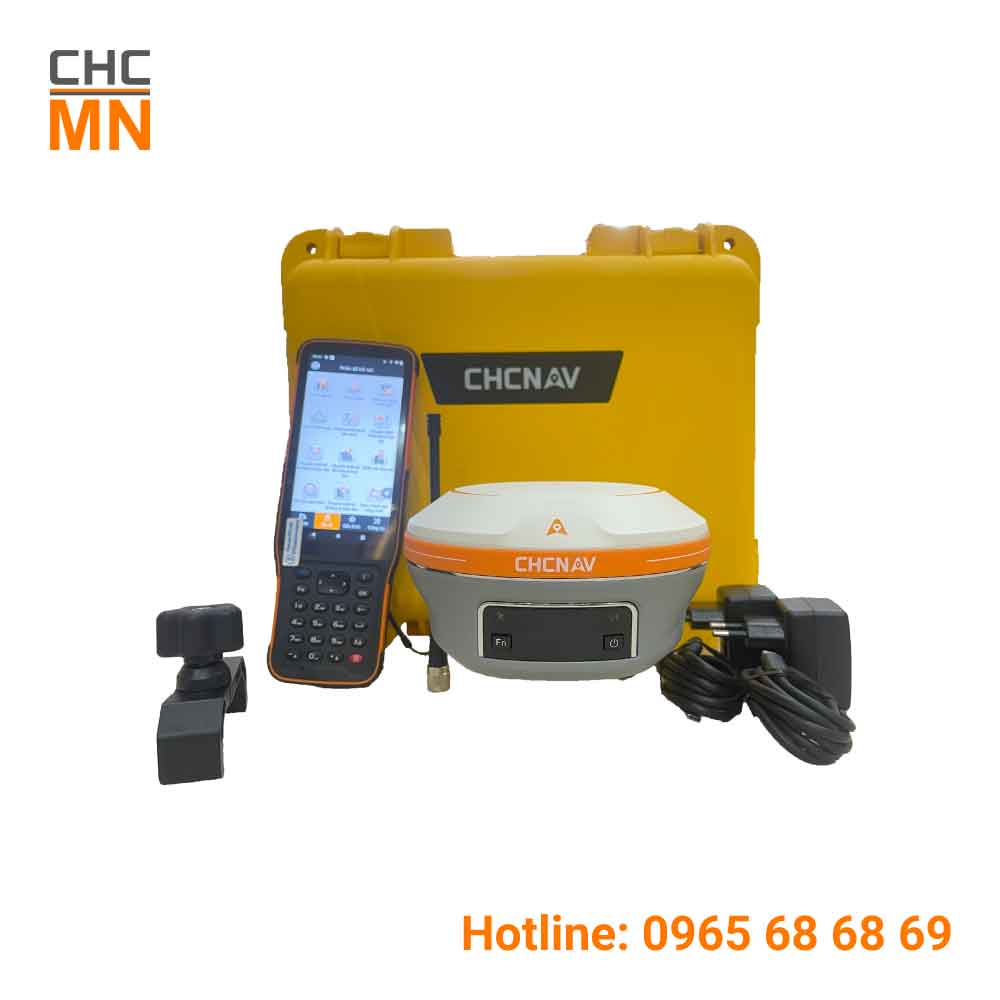

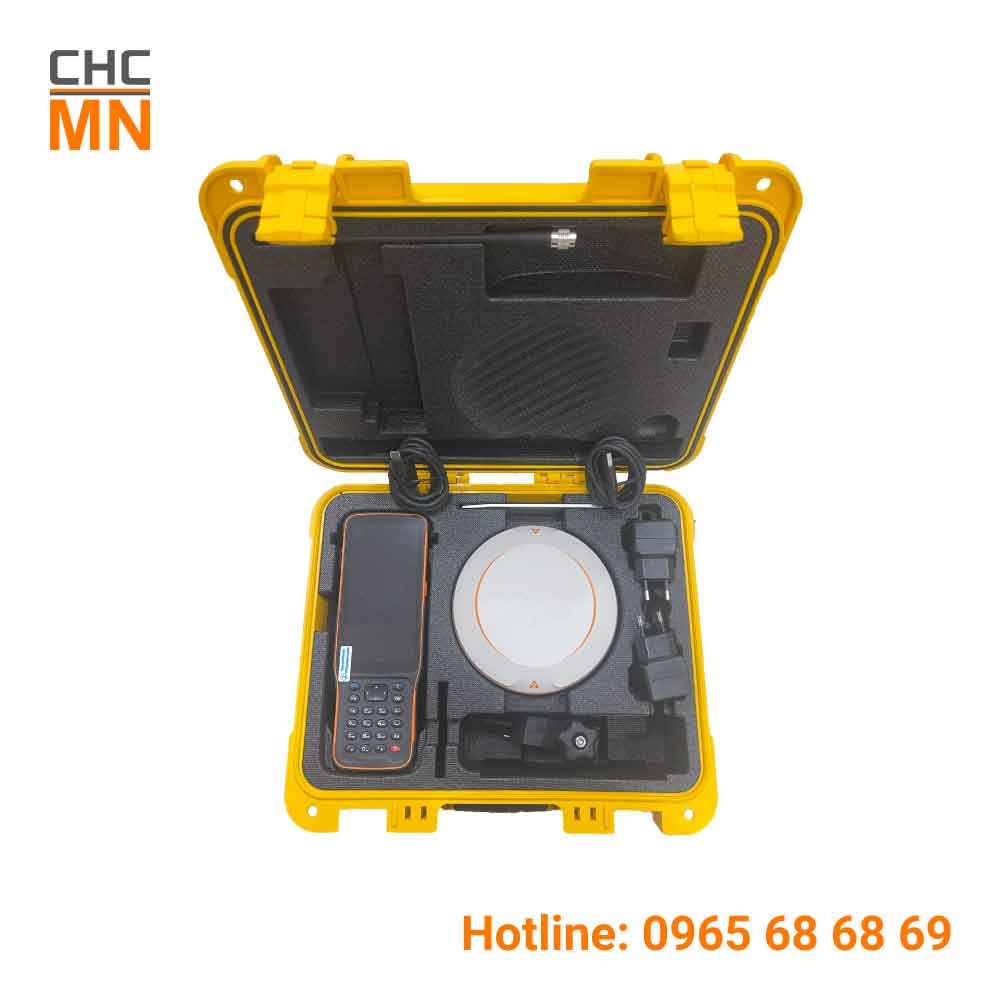

Trọn bộ Máy GPS RTK CHC i93
Khi mua máy GPS RTK CHC i93, bạn sẽ nhận được trọn bộ bao gồm:
- 1 máy thu CHC i93
- 1 sổ tay HCE 600
- 1 ăng-ten thu phát radio
- 1 kẹp sổ tay có gắn la bàn
- 1 sào cacbon
- 1 bộ sạc pin máy
- 1 bộ sạc pin sổ tay
- 1 vali bảo vệ cao cấp
- 1 tài liệu hướng dẫn sử dụng
