Máy GPS RTK CHC iBase là giải pháp tích hợp hoàn hảo, vừa có thể hoạt động như rover, vừa có thể làm base radio hoặc base 4G. Thiết kế thông minh của iBase loại bỏ dây cáp nối radio và ăng-ten base ngoài. Với UHF, nó có thể phủ sóng tới 25 km trong điều kiện tối ưu và lên tới 5 km trong những điều kiện khó khăn, thay thế cho phương thức đo đạc truyền thống cồng kềnh và kém hiệu quả, từ đó giảm thiểu sức lao động và nâng cao hiệu suất công việc.

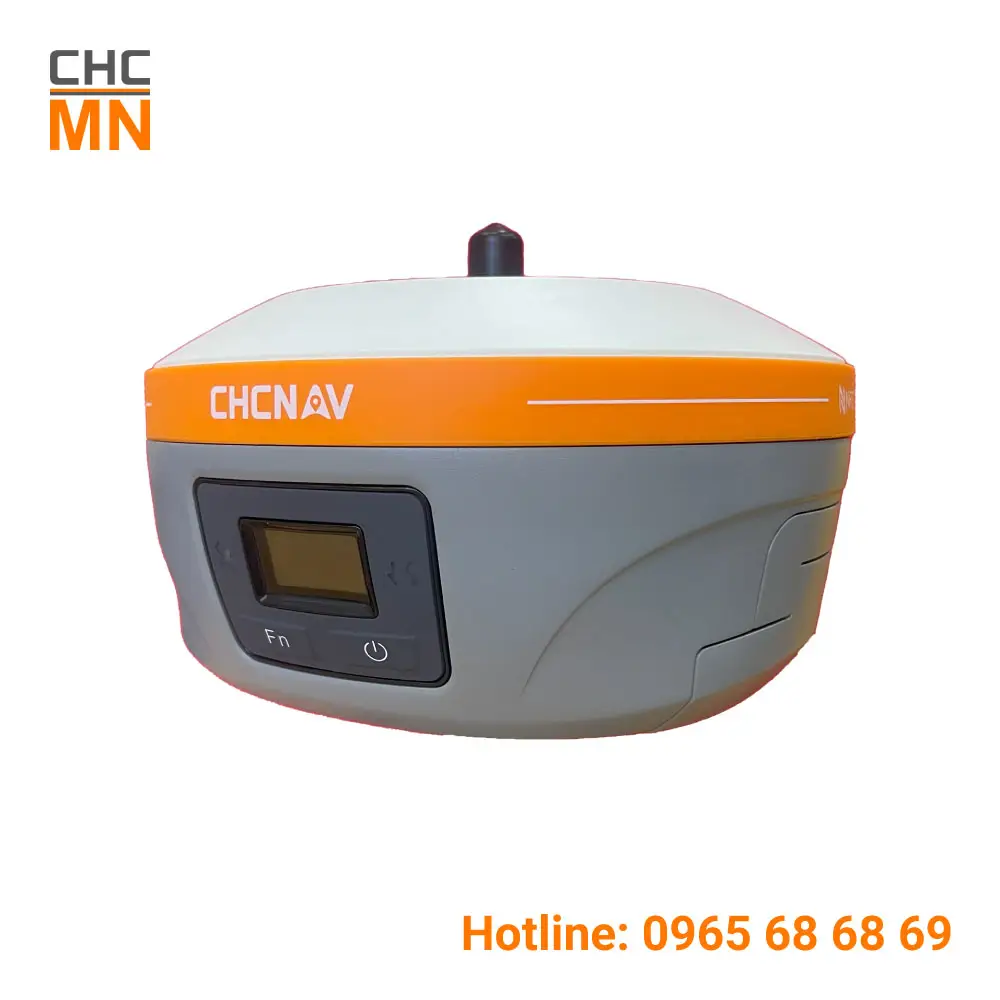

Cấu tạo Máy GPS RTK CHC iBase

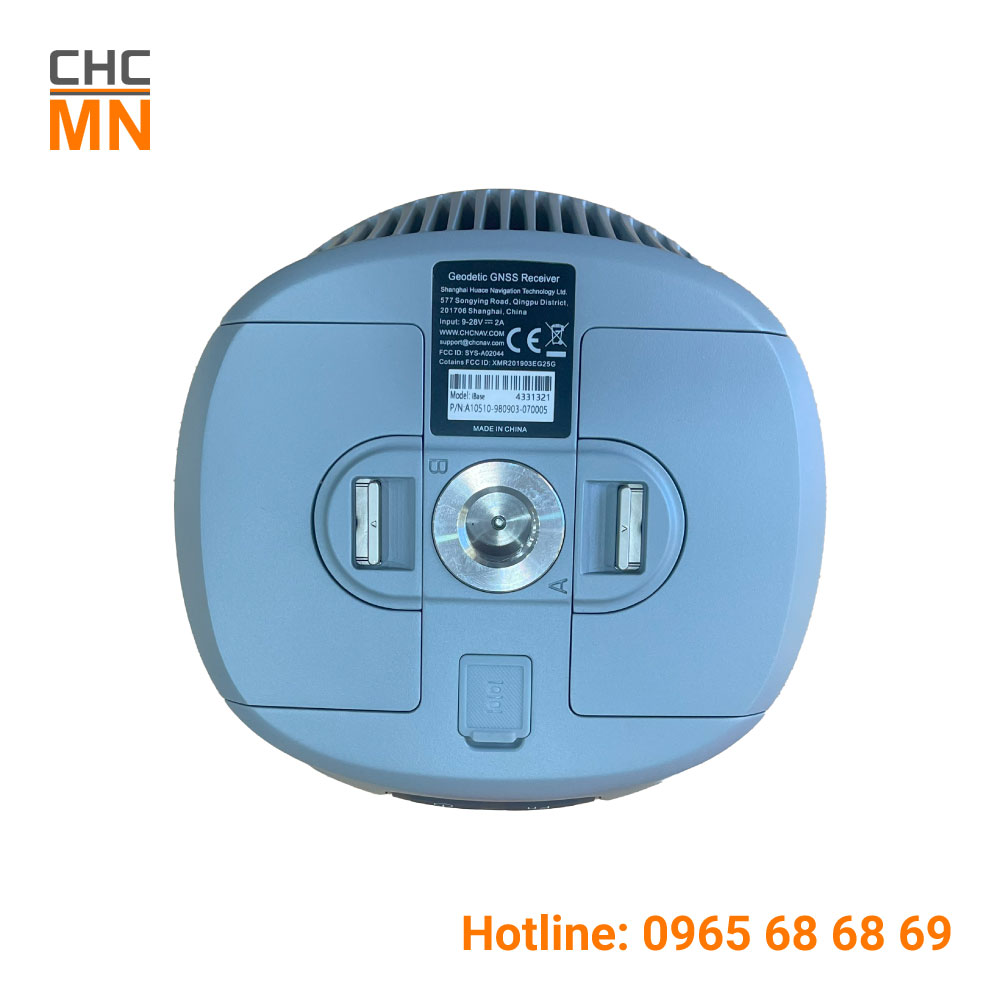

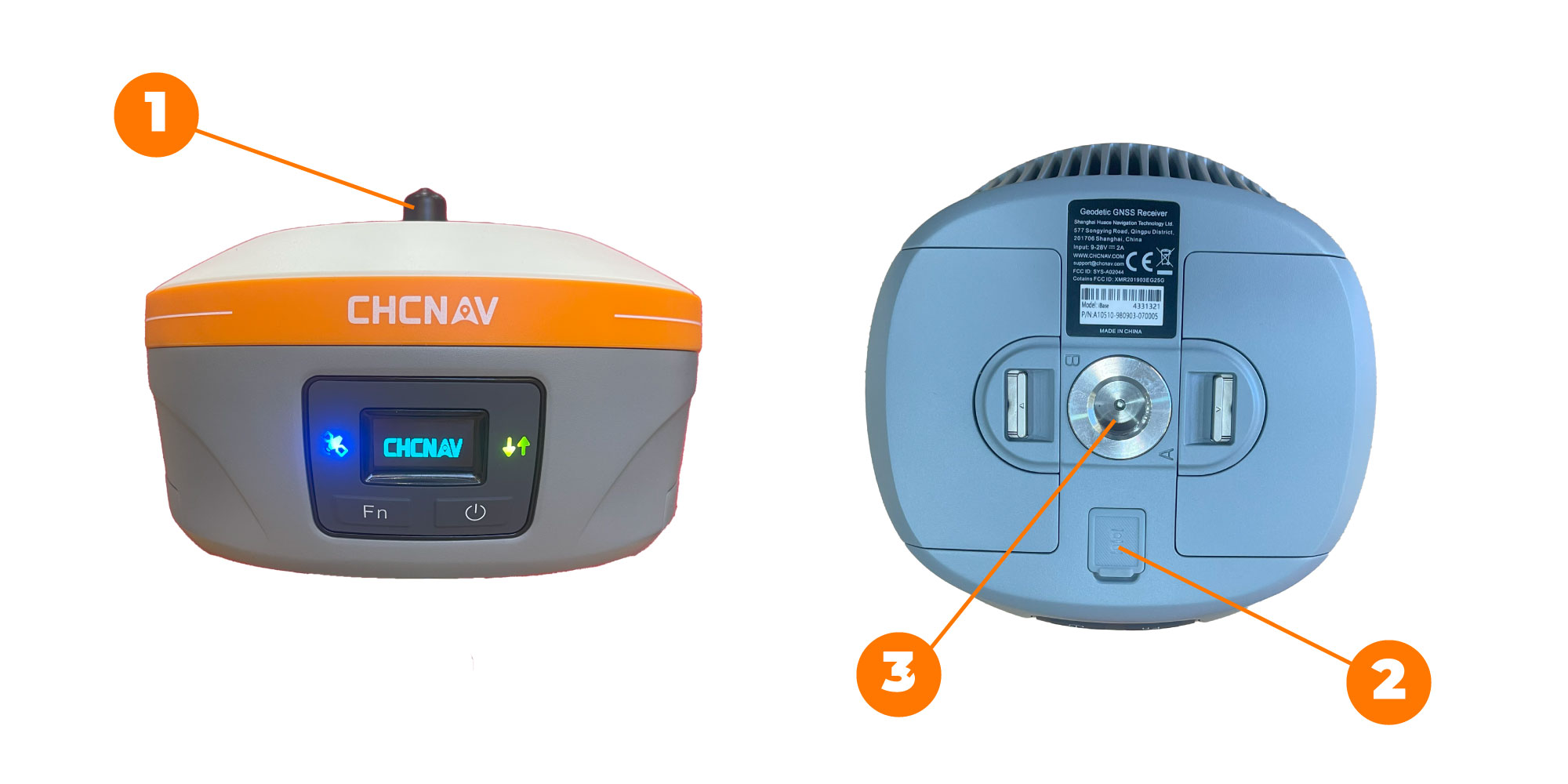

Các cổng giao tiếp trên thân Máy GPS RTK CHC iBase
Máy GPS RTK iBase được thiết kế với các cổng kết nối đa dạng, bao gồm:
- Cổng ăng-ten GNSS
- Cổng LEMO 7 chân
- Khe gắn sim
- Đế trụ xoay

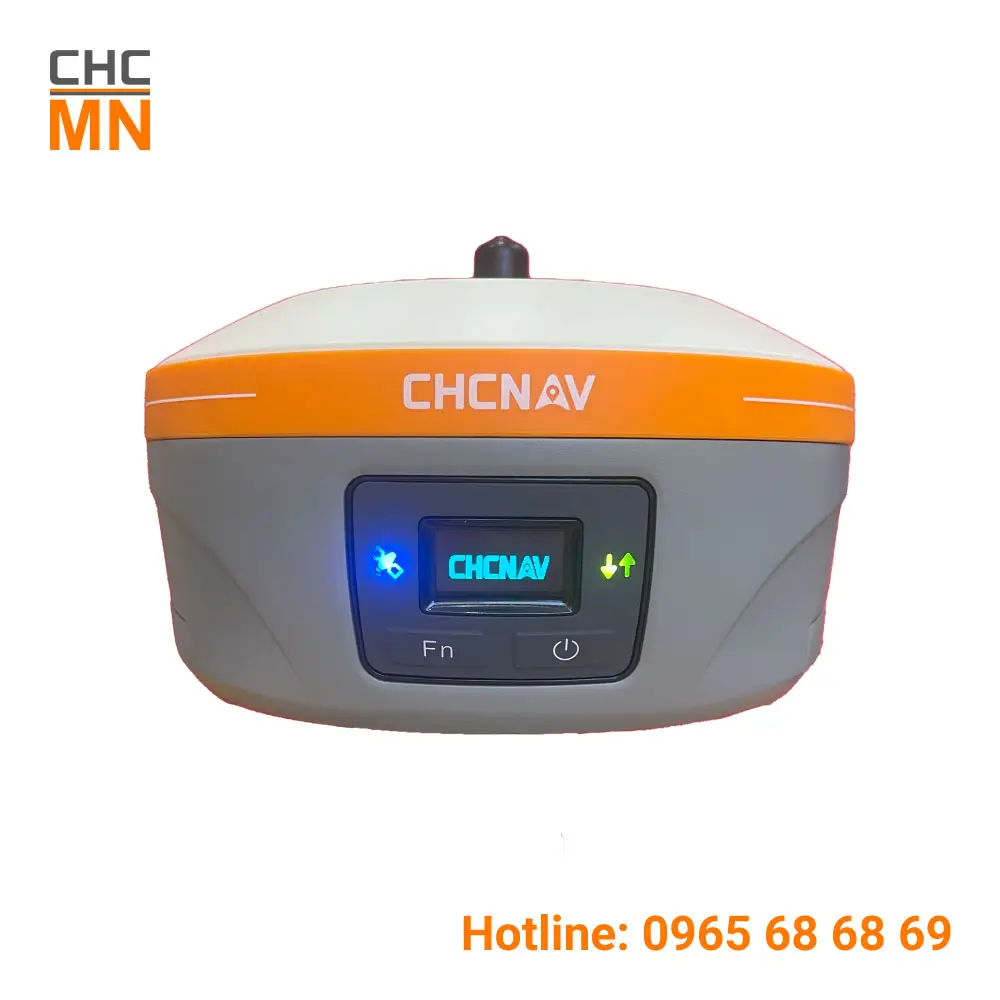

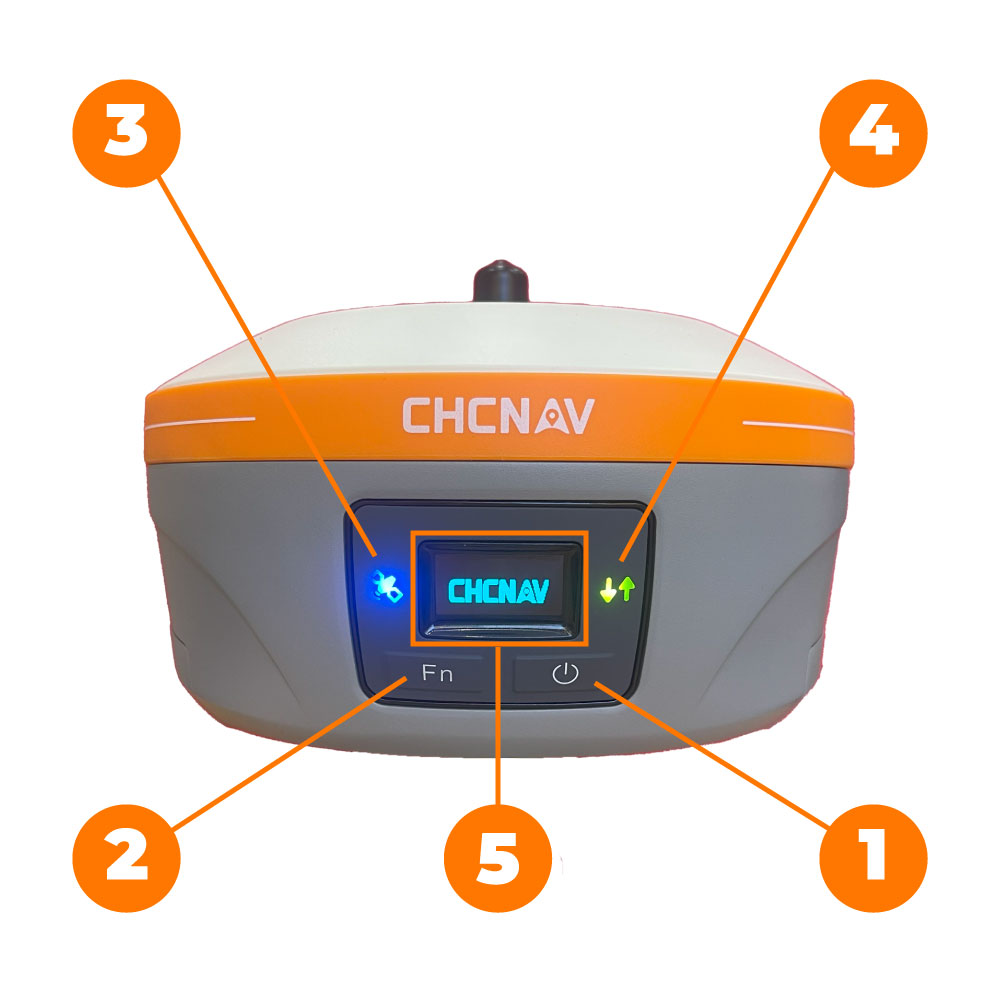

Khu vực nút nguồn và đèn tín hiệu
- Nút nguồn:
- Để khởi động: Ấn giữ nút nguồn khoảng 3 giây.
- Để tắt máy: Ấn giữ nút nguồn khoảng 3 giây đến khi màn hình hiển thị thông báo Power Off.
- Nút Fn: Di chuyển giữa các chức năng.
- Đèn tín hiệu vệ tinh:
- Đèn nhấp nháy: Đã thu nhận tín hiệu vệ tinh.
- Tắt: Không thu được tín hiệu vệ tinh.
- Đèn báo dữ liệu:
- Đèn nhấp nháy: Đang truyền dữ liệu RTK.
- Tắt: Không có dữ liệu truyền đi.
- Màn hình hiển thị:
- Trạng thái máy thu.
- Số lượng vệ tinh.
- Phần trăm pin của thiết bị.
Điểm nổi bật của Máy GPS RTK CHC iBase
Công nghệ định vị chính xác cao: Máy GPS RTK iBase được thiết kế để cung cấp giải pháp định vị GNSS tiên tiến, đáp ứng nhu cầu khảo sát và xây dựng.
Thiết kế tất cả trong một – gọn nhẹ, thông minh: Loại bỏ dây cáp nối radio và ăng-ten base ngoài, giúp giảm thiểu sự phức tạp trong quá trình thiết lập, giúp giảm sức lao động, tăng hiệu suất công việc và cải thiện độ linh hoạt khi sử dụng.
Dễ dàng sử dụng: Số lượng phụ kiện cần thiết được tối giản, giúp vận hành nhanh chóng và đơn giản hơn.
Tăng cường hiệu suất: Quá trình thiết lập nhanh gấp 3 lần so với các giải pháp radio truyền thống, tối ưu hóa hiệu quả công việc.
Modem 4G tích hợp: Cho phép truyền tải thông tin điều chỉnh GNSS qua máy chủ TCP/IP, tăng khả năng kết nối và linh hoạt trong công việc.
Hỗ trợ đa chức năng: iBase có thể hoạt động linh hoạt vừa như một rover, vừa như một base radio hoặc base 4G.
Phạm vi phủ sóng rộng: Với công nghệ UHF, iBase có thể phủ sóng lên đến 25 km trong điều kiện tối ưu và 5 km trong môi trường khó khăn, thay thế phương pháp đo đạc truyền thống cồng kềnh và kém hiệu quả.
Các tính năng nổi bật của Máy GPS RTK CHC iBase
Máy thu GNSS iBase là một trạm gốc GNSS chuyên nghiệp tích hợp hoàn chỉnh, được thiết kế đặc biệt để đáp ứng nhu cầu của 95% kỹ sư trắc địa khi làm việc ở chế độ base và rover GNSS UHF. Hiệu suất của trạm gốc UHF iBase so với modem radio UHF gắn ngoài gần như hoàn hảo.
Với thiết kế độc đáo, iBase loại bỏ nhu cầu sử dụng pin ngoài cồng kềnh, dây cáp rườm rà, radio và ăng-ten ngoài. Mô-đun radio 5W cung cấp phạm vi phủ GNSS RTK lên đến 25 km trong điều kiện tối ưu, đồng thời tích hợp chức năng tự động kiểm tra nhiễu UHF theo thời gian thực, cho phép người dùng lựa chọn kênh tần số phù hợp nhất để sử dụng.

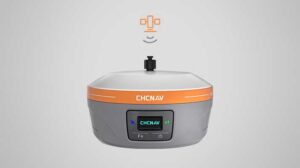

Tái định nghĩa Trạm GNSS RTK
Trạm GNSS iBase là một trạm GNSS RTK tất cả trong một. Không còn dây cáp hay thiết bị ngoài. Không cần mang theo nhiều phụ kiện, giúp vận hành dễ dàng hơn. Sự đơn giản trong quá trình thiết lập cải thiện hiệu quả công việc ít nhất gấp 3 lần so với các giải pháp radio ngoài thông thường.
Ngoài chức năng của một trạm GNSS đơn giản, iBase còn tích hợp modem 4G để truyền dữ liệu hiệu chỉnh GNSS qua máy chủ TCP/IP. Khi kết nối vào mạng GNSS RTK, iBase có thể hoạt động như một bộ lặp UHF để phát hiệu chỉnh RTK đến nhiều rover trong toàn bộ công trình.
Khả năng bắt tín hiệu GNSS tốt nhất trong phân khúc
Công nghệ GNSS hiện đại với 1408 kênh hỗ trợ GPS, GLONASS, Galileo và BeiDou. iBase tích hợp công nghệ ăng-ten GNSS tiên tiến cùng thuật toán giảm đa đường, đảm bảo dữ liệu hiệu chỉnh GNSS chất lượng cao được truyền đến rover.
iBase xuất dữ liệu hiệu chỉnh DGNSS tiêu chuẩn theo RTCM 3.x để đạt hiệu suất tối ưu.
Bộ nhớ trong 8 GB cho phép lưu trữ dữ liệu thô GNSS để xử lý hậu kỳ hoặc kiểm tra chất lượng sau này.
Tiêu thụ năng lượng ít hơn, thời gian hoạt động lâu hơn, phạm vi rộng hơn
Thiết kế điện tử của iBase giúp giảm đáng kể mức tiêu thụ điện năng mà không ảnh hưởng đến hiệu suất của modem UHF.
Hai pin rời dung lượng cao cung cấp thời gian hoạt động liên tục lên đến 12 giờ khi phát hiệu chỉnh RTK ở công suất 5W.
Phạm vi phủ sóng UHF có thể đạt 25 km trong điều kiện đo đạc tiêu chuẩn, và 5 km trong môi trường khó khăn như rừng cây hoặc khu vực ngoại ô.
Thiết kế chắc chắn và bền bỉ
iBase là trạm GNSS base đáng tin cậy trong mọi điều kiện làm việc. Thiết kế công nghiệp đáp ứng tiêu chuẩn chống nước và bụi IP67.
Ngoài ra, chống va đập IK08 giúp kéo dài tuổi thọ, cho phép iBase chịu được va đập khi rơi từ độ cao chân máy xuống nền cứng.
Thông số kỹ thuật của Máy GPS RTK CHC iBase
Hiệu suất GNSS |
|
| Số kênh | 1408 kênh |
| GPS | L1C/A, L2C, L2P (Y), L5 |
| GLONASS | L1, L2, L3 |
| Galileo | E1, E5a, E5b, E6 |
| BeiDou | B1I, B2I, B3I, B1C, B2a, B2b |
| QZSS | L1C/A, L1C, L2C, L5 |
| NavIC / IRNSS | L5 |
| PPP | B2b-PPP, E6B-HAS |
| SBAS | L1, L5 |
Độ chính xác GNSS |
|
| Đo động thời gian thực (RTK) | Ngang: 8mm + 1ppm RMS Dọc: 15mm + 1ppm RMS Thời gian khởi đo: <10 s Độ tin cậy: >99% |
| Đo động xử lý sau (PPK) | Ngang: 3mm + 1ppm RMS Dọc: 5mm + 1ppm RMS |
| Đo tĩnh xử lý sau | Ngang: 2.5 mm + 0.5 ppm RMS Dọc: 5 mm + 0.5 ppm RMS |
| Mã khác biệt | Ngang: 0.4 m RMS Dọc: 0.8 m RMS |
| Đo tự động | Ngang: 1.5 m RMS Dọc: 2.5 m RMS |
| Tần suất định vị | Tối đa 10 Hz |
| Thời gian fix lần đầu | Khởi động nguội: < 45 s Khởi động nóng: < 10 s Thu nhận lại tín hiệu: < 1 s |
| Tốc độ cập nhật IMU | 200 Hz, AUTO-IMU |
| Bù nghiêng | 0~60° |
| RTK bù nghiêng | Thường nhỏ hơn 8 mm + 0.7 mm/° tilt xuống 30° |
Phần cứng |
|
| Kích thước | Φ160.5 mm x 103 mm |
| Trọng lượng | 1.73 kg |
| Môi trường | Nhiệt độ hoạt động: -40℃ đến +65℃ Nhiệt độ bảo quản: -40℃ đến +85℃ |
| Độ ẩm | 100% không ngưng tụ |
| Tiêu chuẩn bảo vệ | Chống nước và chống bụi IP67, chống nước ở độ sâu 1m trong một khoảng thời gian nhất định |
| Chống sốc | Chịu được va đập từ độ cao 2 m |
| Cảm biến bù nghiêng | Cân bằng E-Bubble |
| Bảng điều khiển | 2 đèn LED Màn hình OLED 0.96” |
Giao tiếp | |
| Modem mạng | Tích hợp modem 4G. LTE(FDD): B1,B2,B3,B4,B5,B7,B8,B20 DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8 EDGE/GPRS/GSM: 850/900/1800/1900 MHz |
| Wi-Fi | 802.11 b/g/n, chế độ điểm truy cập |
| Bluetooth | v 5.0 |
| Khác | NFC |
| Cổng | 1 x cổng 7-pin LEMO (nguồn ngoài, RS-232) 1 x cổng ăng-ten UHF (TNC cái) |
| UHF radio | Tiêu chuẩn nội bộ Tx/Rx: 410 – 470 MHz Công suất phát: Tối đa 5W Giao thức: CHC, Trong suốt, TT450, Satel Tốc độ liên kết vệ tinh: 9600 bps đến 19200 bps Phạm vi: Thông thường 5 km đến 8 km, lên đến 25 km với điều kiện tối ưu |
| Định dạng dữ liệu | Đầu vào / đầu ra RTCM 2.x, RTCM 3.x, CMR HCN, RINEX 2.11, 3.02 Đầu ra NMEA 0183 NTRIP Client, NTRIP Caster |
| Bộ nhớ | 8 GB |
Nguồn điện | |
| Công suất tiêu thụ | 12W (tùy thuộc vào cái đặt của người dùng) |
| Dung lượng pin Li-ion | 2 x 7000 mAh, 7.4 V |
| Thời gian hoạt động | UHF thu / phát (5W): 8 giờ đến 12 giờ Đo tĩnh: tối đa 25 giờ |
| Đầu vào nguồn điện bên ngoài | 9V DC đến 28V DC |
Tuân thủ luật pháp và quy định | |
| Tiêu chuẩn quốc tế | NGS Antenna Calibration, IEC 62133-2:2017+A1, IEC 62368-1: 2014, EN 62368-1:2014+A11:2017, UN Manual Section 38.3 |

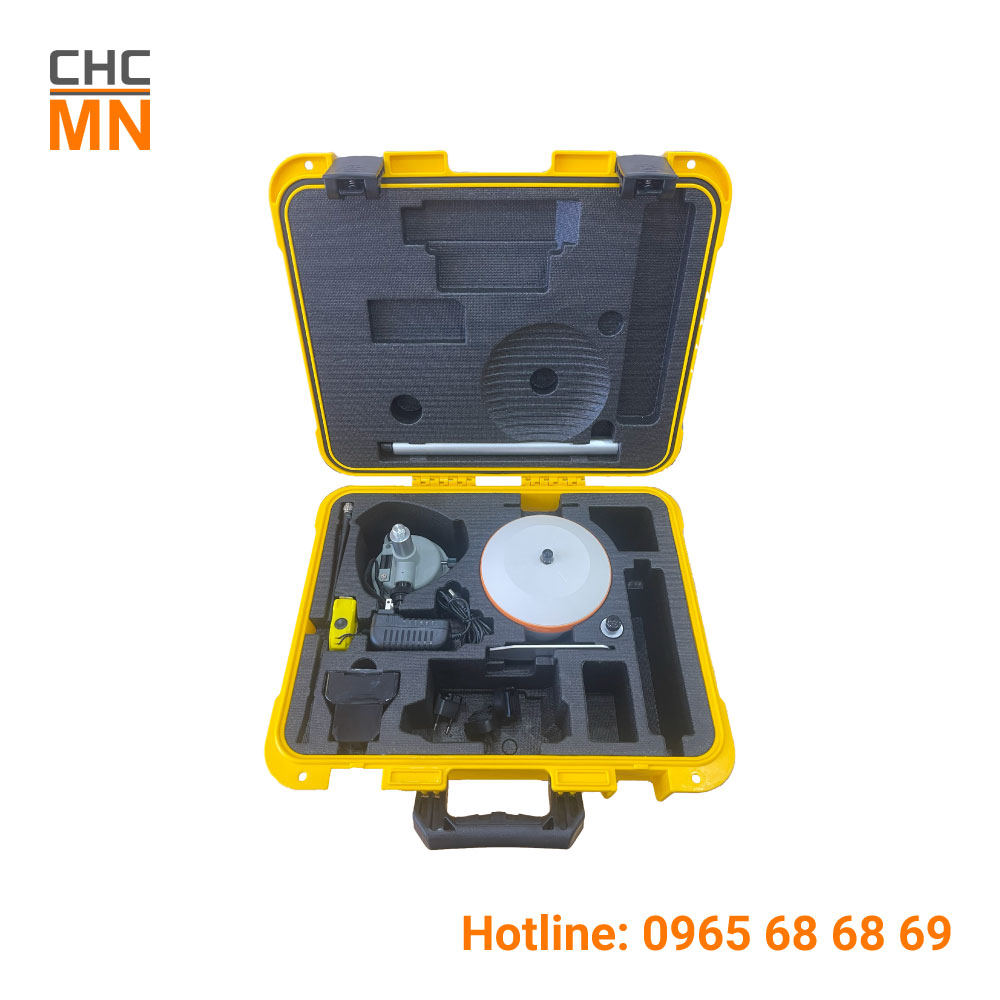

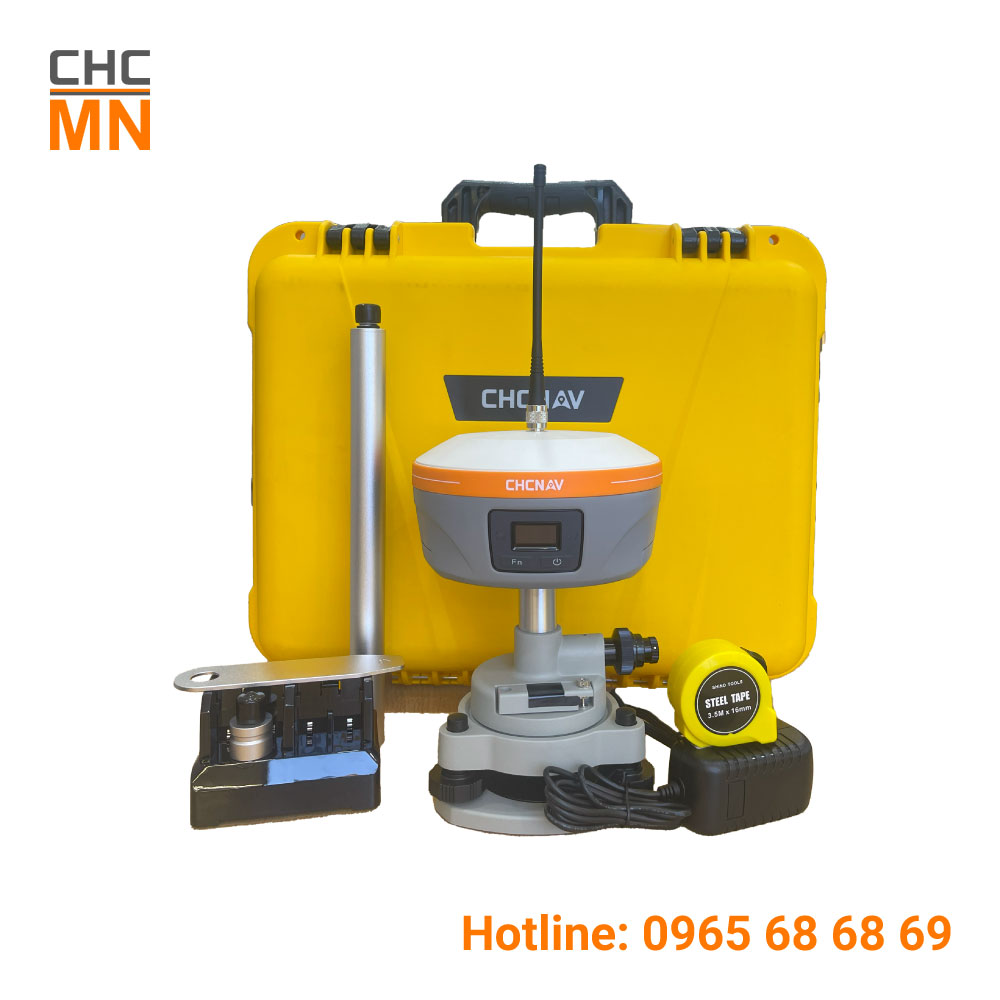

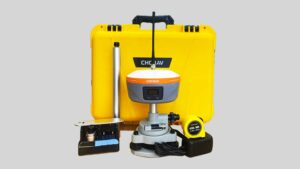

Trọn bộ Máy GPS RTK CHC iBase
Khi mua máy GPS RTK CHC iBase, bạn sẽ nhận được trọn bộ bao gồm:
- 1 máy thu CHC iBase
- 1 vali bảo vệ cao cấp
- 1 ăng-ten thu phát UHF
- 1 bộ đế dọi tâm quang học
- 1 thanh sào nối dài
- 1 bộ sạc pin máy
- 1 pin cho máy
- 1 thước thép 3.5 m
- 1 chân máy
- 1 tài liệu hướng dẫn sử dụng
