Cách đo RTK giảm sai số: 10 lưu ý quan trọng kỹ sư trắc địa cần biết

Công nghệ RTK giúp xác định tọa độ theo thời gian thực ở cấp độ centimet, tiết kiệm đáng kể thời gian và nhân lực so với các phương pháp truyền thống. Tuy nhiên, dù sử dụng thiết bị RTK cao cấp đến đâu thì kết quả đo vẫn có thể xuất hiện sai số nếu người vận hành chưa thực hiện đúng quy trình. Vì vậy, nắm vững cách đo RTK đúng kỹ thuật sẽ giúp giảm thiểu sai số, tăng độ tin cậy của dữ liệu và hạn chế việc phải đo lại ngoài hiện trường.

Trong bài viết này, hãy cùng tìm hiểu 10 lưu ý quan trọng mà bất kỳ kỹ sư trắc địa nào cũng nên biết khi thực hiện đo RTK.

1. RTK là gì?

RTK (Real-Time Kinematic) là phương pháp định vị vệ tinh sử dụng hai máy GNSS gồm:

• Máy Base (trạm gốc)
• Máy Rover (máy di động)

Base truyền dữ liệu hiệu chỉnh cho Rover thông qua sóng Radio hoặc Internet (NTRIP), giúp Rover xác định tọa độ với độ chính xác từ 1–3 cm gần như ngay lập tức.

Tuy nhiên, độ chính xác này chỉ đạt được khi người sử dụng thực hiện đúng cách đo RTK và đảm bảo các điều kiện quan sát vệ tinh thuận lợi.

2. Vì sao đo RTK vẫn có thể bị sai số?

Nhiều người cho rằng chỉ cần bật máy RTK là có thể đo chính xác tuyệt đối. Thực tế không phải như vậy.

Sai số RTK thường đến từ:

• Môi trường nhiều vật cản
• Ít vệ tinh quan sát
• Sai chiều cao sào
• Đặt Base không ổn định
• Chưa FIX nhưng đã lưu điểm
• Sai hệ tọa độ
• Mất tín hiệu hiệu chỉnh
• IMU chưa hiệu chuẩn
• Đo quá nhanh
• Người vận hành chưa kiểm tra kết quả

Do đó, hiểu đúng cách đo RTK là yếu tố quyết định chất lượng dữ liệu.

3. Cách đo RTK giảm sai số: 10 lưu ý quan trọng

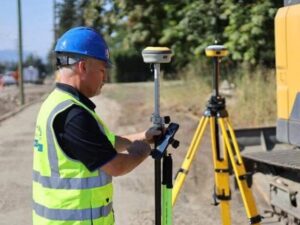

Chọn vị trí đặt Base thông thoáng

Đây là bước quan trọng nhất.

Base nên được đặt tại vị trí:

• Quan sát bầu trời trên 15°
• Không gần tòa nhà cao tầng
• Không dưới tán cây lớn
• Không gần đường điện cao thế
• Không gần trạm phát sóng mạnh

⇒ Một vị trí đặt Base tốt sẽ giúp tín hiệu GNSS ổn định và giảm đáng kể sai số.

Kiểm tra số lượng vệ tinh trước khi đo

Không nên chỉ quan tâm đến việc máy báo FIX.

Hãy kiểm tra thêm:

• GPS
• GLONASS
• Galileo
• BeiDou
• QZSS (nếu có)

Thông thường:

• Trên 25 vệ tinh: rất tốt
• Trên 35 vệ tinh: lý tưởng
• Dưới 15 vệ tinh: nên chờ thêm

Càng nhiều vệ tinh được quan sát thì nghiệm RTK càng ổn định.

Chỉ lưu điểm khi trạng thái FIX

Đây là nguyên tắc bắt buộc.

Máy RTK thường có các trạng thái:

• Single
• Float
• DGPS
• FIX

Chỉ khi màn hình hiển thị FIX mới nên lưu điểm.

Nếu lưu ở trạng thái Float hoặc DGPS thì sai số có thể lên đến hàng chục centimet, thậm chí vài mét.

Nhập chính xác chiều cao sào

Một lỗi rất phổ biến là nhập sai chiều cao sào.

Ví dụ:

Chiều cao thực tế: 2.000 m

Nhưng nhập: 1.900 m

Kết quả cao độ sẽ sai tới 10 cm.

Do đó, mỗi lần thay đổi chiều dài sào cần cập nhật lại ngay trong phần mềm. Đây là bước rất quan trọng trong cách đo RTK nhưng lại thường bị bỏ qua.

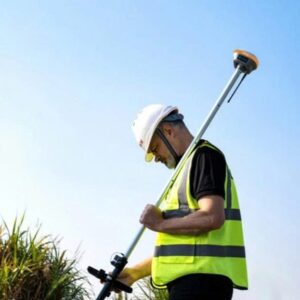

Hiệu chuẩn IMU trước khi đo

Các máy RTK hiện đại đều được trang bị IMU bù nghiêng.

Tuy nhiên, IMU cần được:

• Khởi tạo
• Hiệu chuẩn
• Kiểm tra định kỳ

Nếu IMU chưa được hiệu chuẩn, khi nghiêng sào 20–30° sai số có thể tăng lên đáng kể.

Kiểm tra hệ tọa độ

Một số trường hợp máy hoạt động bình thường nhưng tọa độ vẫn sai hàng chục mét.

Nguyên nhân là:

• Sai Ellipsoid
• Sai hệ VN-2000
• Sai kinh tuyến trục
• Sai múi chiếu
• Sai Geoid

Trước mỗi dự án cần kiểm tra đầy đủ các thông số hệ tọa độ.

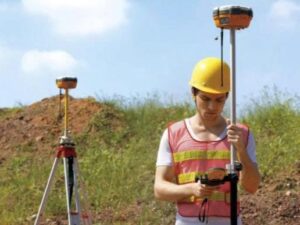

Đo kiểm tra lặp lại

Không nên chỉ đo một lần.

Một quy trình chuẩn thường là:

• Đo lần 1
• Chờ vài giây
• Đo lần 2
• So sánh

Nếu chênh lệch:

• ≤2 cm: đạt
• 3 cm: nên đo lại

⇒ Đây là phương pháp đơn giản nhưng rất hiệu quả để phát hiện sai số.

Theo dõi chỉ số PDOP

PDOP phản ánh chất lượng hình học của vệ tinh.

Thông thường:

• PDOP <2: rất tốt
• 2–3: tốt
• 3–5: chấp nhận được
• 5: nên chờ

Nếu PDOP cao thì dù máy báo FIX, kết quả vẫn có thể không đạt độ chính xác mong muốn.

Kiểm tra tín hiệu hiệu chỉnh

Đối với RTK sử dụng Internet:

Cần theo dõi:

• Cường độ sóng 4G
• Ping
• Tốc độ truyền dữ liệu

Đối với RTK Radio:

• Khoảng cách Base-Rover
• Ăng-ten Radio
• Công suất phát
• Nhiễu sóng

Mất dữ liệu hiệu chỉnh chỉ trong vài giây cũng có thể khiến nghiệm FIX bị mất.

Kiểm tra tọa độ gốc thường xuyên

Nếu công trình có điểm khống chế đã biết tọa độ, hãy đo kiểm tra trước khi bắt đầu.

Nếu sai số:

• X ≤2 cm
• Y ≤2 cm
• H ≤3 cm

⇒ Có thể tiếp tục công việc.

Nếu sai lớn hơn nên kiểm tra:

• Base
• Rover
• Hệ tọa độ
• NTRIP
• Radio
• Chiều cao sào

Đây là bước xác minh cuối cùng để đảm bảo toàn bộ dữ liệu được thu thập chính xác.

4. Những lỗi thường gặp khi thực hiện cách đo RTK

Trong thực tế, nhiều kỹ sư mới thường mắc phải các lỗi như:

• Đo khi chưa FIX
• Đặt Base gần nhà cao tầng
• Không nhập chiều cao sào
• Không kiểm tra PDOP
• Không kiểm tra hệ tọa độ
• Không đo lặp
• Không hiệu chuẩn IMU
• Quá tin vào chế độ Auto

Những lỗi này đều có thể khiến dữ liệu sai lệch dù thiết bị vẫn hoạt động bình thường.

5. Mẹo giúp tăng độ chính xác khi đo RTK

Ngoài 10 lưu ý trên, bạn cũng nên áp dụng thêm một số kinh nghiệm sau:

• Thực hiện đo vào thời điểm vệ tinh phân bố tốt.
• Luôn cập nhật firmware mới cho thiết bị RTK.
• Sử dụng pin đầy để tránh mất nguồn giữa quá trình đo.
• Kiểm tra kết nối NTRIP hoặc Radio trước khi ra hiện trường.
• Ghi nhật ký công việc để thuận tiện đối chiếu khi cần.

Những thói quen nhỏ này sẽ giúp quá trình khảo sát chuyên nghiệp và ổn định hơn.

6. Địa chỉ mua máy trắc địa uy tín, chính hãng

Đừng bỏ lỡ cơ hội sở hữu công nghệ tiên tiến này! Liên hệ ngay với CHC Miền Nam để được tư vấn chi tiết và nhận ưu đãi đặc biệt trong tháng này!

CHC Miền Nam phân phối độc quyền sản phẩm CHCNAV tại Miền Nam, mang đến giải pháp đo đạc chính xác với công nghệ mới.

• Địa chỉ: 71 Trường Sơn, Phường Tân Sơn Hòa, Thành phố Hồ Chí Minh, Việt Nam
• Điện thoại: 0965 68 68 69 – 0984 12 08 18
• Email: chcmiennamvn@gmail.com
• Các kênh truyền thông của CHC Miền Nam:
  • Website: chcmiennam.com
  • Facebook
  • Tiktok
  • Youtube

7. Kết luận

Nắm vững cách đo RTK không chỉ giúp giảm sai số mà còn nâng cao hiệu quả làm việc, tiết kiệm thời gian và chi phí cho mỗi dự án. Dù công nghệ RTK ngày càng hiện đại với khả năng tự động hóa cao, vai trò của người vận hành vẫn mang tính quyết định đối với chất lượng dữ liệu cuối cùng.

Hãy luôn ghi nhớ 10 lưu ý quan trọng gồm: chọn vị trí đặt Base phù hợp, theo dõi số lượng vệ tinh, chỉ lưu điểm khi FIX, nhập đúng chiều cao sào, hiệu chuẩn IMU, kiểm tra hệ tọa độ, đo lặp để đối chiếu, quan sát chỉ số PDOP, đảm bảo tín hiệu hiệu chỉnh ổn định và kiểm tra điểm khống chế trước khi triển khai.

Việc tuân thủ đầy đủ các nguyên tắc trên sẽ giúp kỹ sư trắc địa khai thác tối đa hiệu suất của thiết bị RTK, đồng thời đảm bảo kết quả đo đạt độ chính xác cao, đáp ứng yêu cầu của các công trình khảo sát, thi công và quản lý địa không gian hiện nay.
